Montage
Préparation
Montage
4
4.1
Préparation
4.1.1
Vissage de la broche rotative sur la traverse
Pos. 0
Quantité
1
1
2
1
3
1
4
1
5
1
•
Enficher la broche rotative dans la plaque d'adaptation.
•
Visser la broche rotative avec la rondelle plate, la rondelle crénelée et la vis.
12

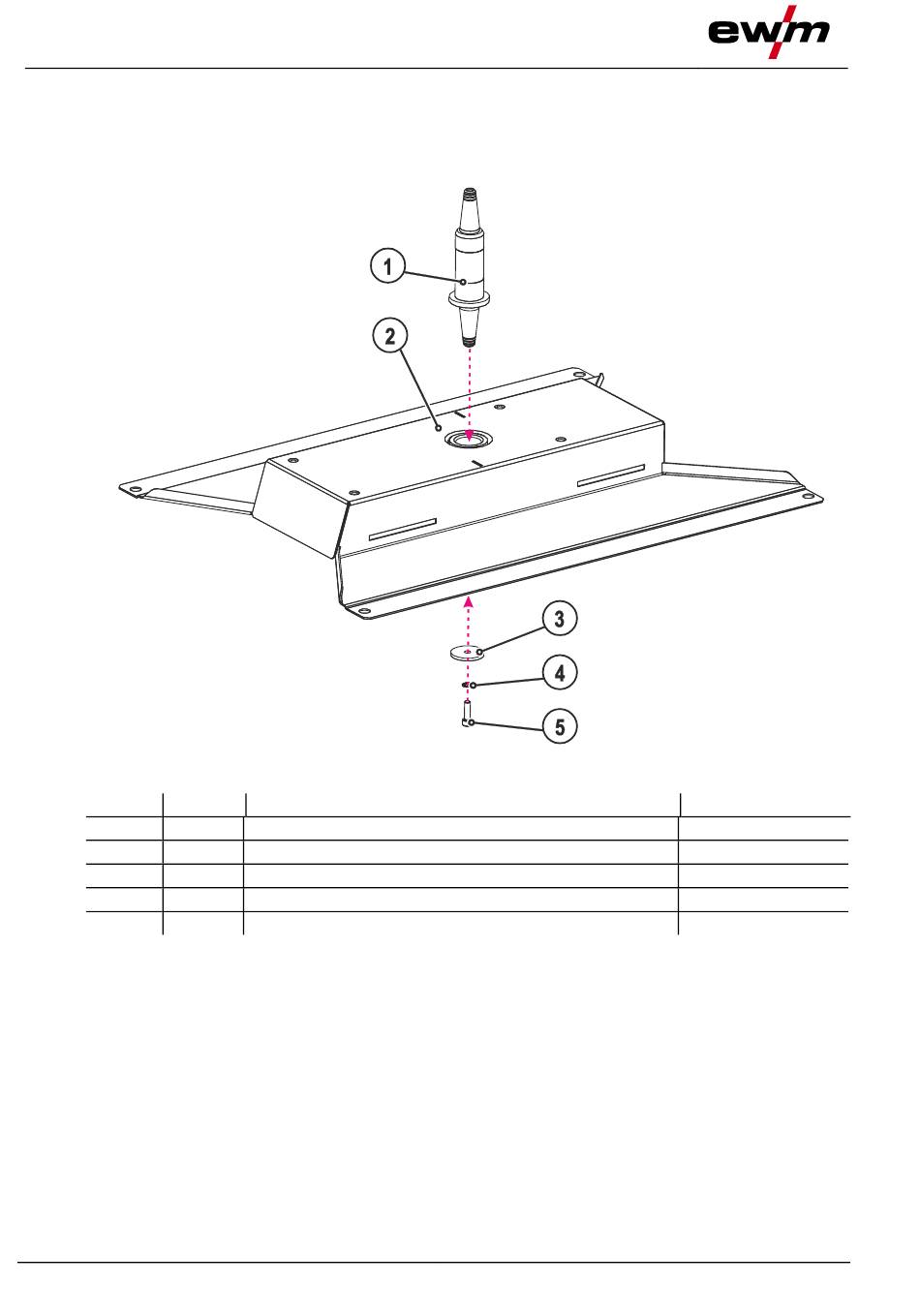

Illustration 4-1
Description
Broche rotative
Plaque d'adaptation
Rondelle
M6, Rondelle crénelée
M6 x 20, vis à tête cylindrique
Référence
092-001376-00000
099-OW7921-EW502
22.10.2014
