Montage
OW HASE DV4L / DVX XX1
Pos. 0
Quantité
1
1
2
2
3
2
4
2
5
1
6
1
7
1
8
1
9
1
10
1
11
1
12
1
13
1
•
Monter le bras de décharge pour les flexibles de torche avec 2 pièces M6 x 16 plus rondelle plate,
rondelle Grower et axe.
•
Montage du ressort à gaz avec l'écrou à six pans M12, la rondelle Grower et la rondelle plate.
•
Visser la douille de guidage sur la broche rotative avec la rondelle plate, la rondelle-ressort et la vis.
16

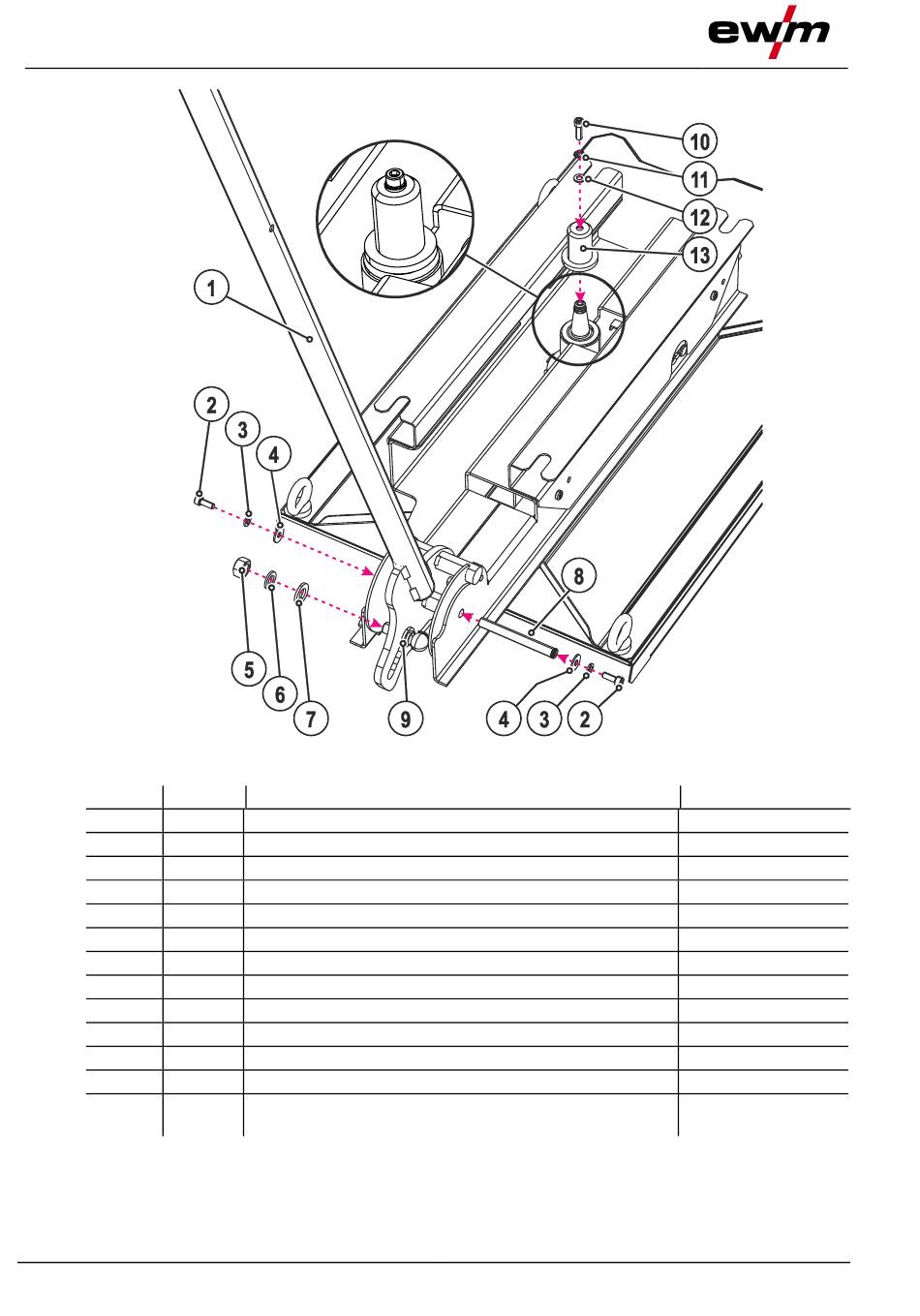

Illustration 4-5
Description
Bras de décharge pour les flexibles de torche
M6 x 16, vis à tête cylindrique
M6 Rondelle Grower
M6, Rondelle extra-plate
M12, écrou à six pans
M12, Rondelle Grower
M12, Rondelle plate
Axe
Ressort à gaz
M6 x 20, vis à tête cylindrique
M6 Rondelle Grower
M6, rondelle
Douille de guidage de broche rotative (la douille est
emmanchée dans la tôle)
Référence
094-015443-00000
-
094-007371-00004
099-OW7921-EW502
22.10.2014
