4.1.2
Mise en place de la plaque d'adaptation
Risque de blessures par des anneaux de manutention inappropriés !
Une utilisation incorrecte des anneaux de manutention ou l'utilisation d'anneaux de
manutention inappropriés peut entraîner des blessures graves par la chute de postes
ou de pièces !
•
Les anneaux de manutention doivent être vissés à fond !
•
Les anneaux de manutention doivent reposer à plat et entièrement sur la surface d'appui !
•
Avant l'utilisation, vérifier que le les anneaux de manutention sont bien fixés et ne
présentent pas de dommages visibles (corrosion, déformation) !
•
Ne plus utiliser ou revisser des anneaux de manutention endommagés !
•
Eviter les charges latérales pesant sur les anneaux de manutention !
Pos. 0
Quantité
1
4
2
4
•
Dévisser les anneaux de manutention
•
Relier la plaque d'adaptation au poste de soudage (utiliser les anneaux de manutention et les
rondelles crénelées).
099-OW7921-EW502
22.10.2014

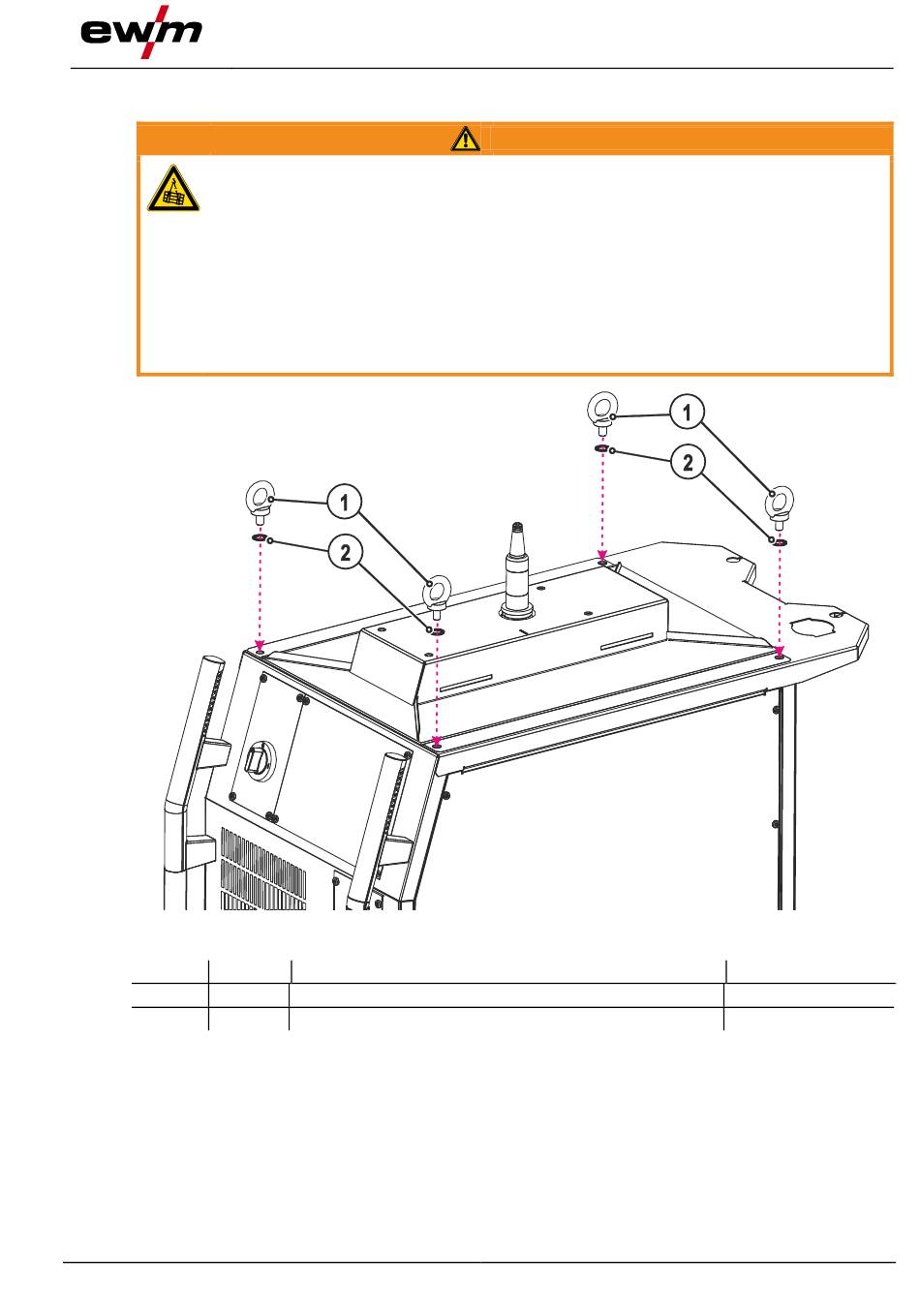

Illustration 4-2
Description
M10 x 25, Anneau de manutention
M10, Rondelle crénelée
AVERTISSEMENT
Montage
Préparation
Référence
094-000209-00001
064-000593-00000
13
