Temps de mesure : déterminez la durée pendant laquelle la mesure doit ou peut être
effectuée avant que le produit à peser ne quitte la bande.
Facteur de correction : cette fonction permet d'effectuer une correction entre l'ajustage
statique de l'instrument de pesage et le résultat dynamique. Chaque résultat trigger
valide est multiplié par le facteur de correction.
Démarrage avec post-trigger et signal externe
Sélectionnez Post-trigger comme Mode de déclenchement. Ce mode de fonctionnement
nécessite un signal de déclenchement externe, qui intervient par exemple avant que le
produit à peser ne quitte l'instrument de pesage.
1
Val. mesurée
Tolérance
Trigger ext.

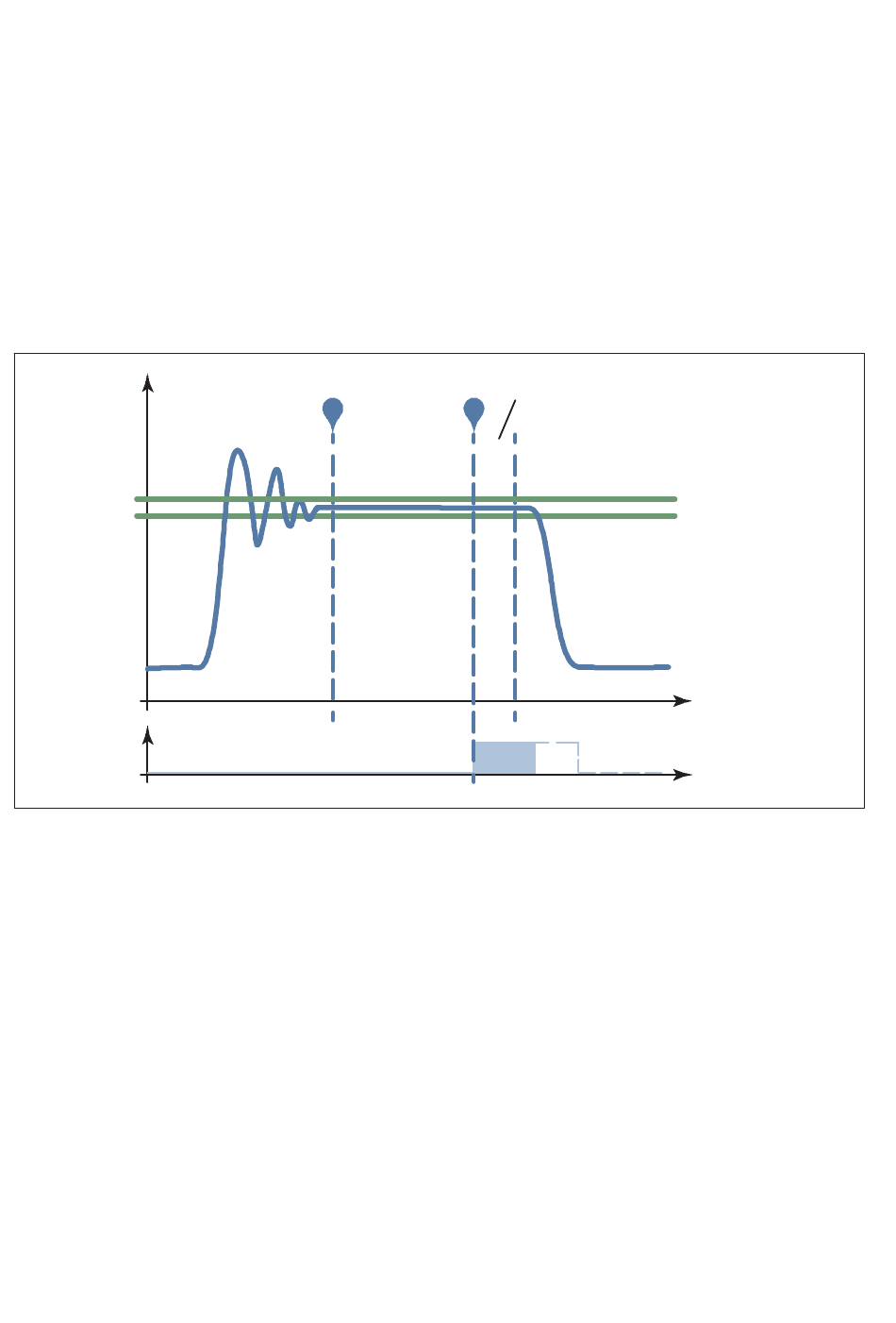

Fig. 5.10
Déroulement d'une mesure (exemple)
Le graphique montre de manière simplifiée les différents temps survenant lors de la
mesure, pour lesquels vous devez trouver des valeurs appropriées. Le trigger externe se
déclenche sur flanc montant. Après un enregistrement, vous pouvez modifier les valeurs
aussi bien à l'aide des curseurs que des champs de saisie, les deux étant synchronisés.
Flanc du signal : indiquez si le niveau, par ex. d'une cellule photoélectrique, augmente ou
diminue lorsque le produit à peser passe la cellule photoélectrique : flanc montant actif
(commutateur vert) ou non.
Temps de mesure : déterminez la durée pendant laquelle la mesure doit ou peut être
effectuée avant que le produit à peser ne quitte la bande.
Retard post-trigger : le retard post-trigger permet d'éviter que l'enregistrement des
valeurs mesurées dans la mémoire tampon circulaire ne s'arrête trop tôt, par exemple
52
Temps de
2
1
mesure
Retard post-trigger
1
3
STRUCTURE DE DONNÉES IO-LINK (SP4Mi)
Temps
