Utilisation de la pompe
à chaleur
2.1 Domaine d'utilisation
La pompe à chaleur eau glycolée/eau est exclusivement prévue
pour le réchauffement et le refroidissement de l'eau de chauf-
fage. Elle peut être utilisée sur des installations de chauffages
existantes ou pour des installations nouvelles. Dans l'installation
de source de chaleur, c'est l'eau glycolée qui sert de fluide calo-
porteur. Comme sources de chaleur, des sondes géothermi-
ques, des collecteurs enterrés ou d'autres installations similaires
peuvent être utilisés.
2.2 Fonctionnement
Chauffage
Le sol emmagasine la chaleur apportée par le soleil, le vent et la
pluie. Cette chaleur géothermique est captée par l'eau glycolée
à température basse dans le collecteur enterré, la sonde géo-
thermique ou autre. Un circulateur refoule ensuite l'eau glycolée
ainsi « chauffée » vers l'évaporateur de la pompe à chaleur dans
lequel la chaleur est délivrée au fluide frigorigène du circuit frigo-
rifique. Par cette opération, l'eau glycolée se refroidit à nouveau
de manière à pouvoir une nouvelle fois, dans le circuit d'eau gly-
colée, absorber de l'énergie thermique.
Cependant, le fluide frigorigène est aspiré par le compresseur à
commande électrique, compressé et « pompé » à un niveau de
température plus élevé. L'énergie électrique mise à disposition
tout au long de ce procédé n'est pas perdue, elle est transférée
au contraire également en grande partie au fluide frigorigène.
Le fluide frigorigène arrive alors dans le condenseur où à son
tour, il transmet l'énergie thermique à l'eau de chauffage. Ainsi,
l'eau de chauffage chauffe et atteint des températures pouvant
aller, en fonction du point de fonctionnement, jusqu'à 60 °C.
Refroidissement
En mode refroidissement, le mode de fonctionnement de l'éva-
porateur et du condenseur est inversé.
L'eau de chauffage délivre de la chaleur au fluide frigorigène via
le condenseur qui fonctionne désormais en tant qu'évaporateur.
Le fluide frigorigène est amené à un niveau de température plus
élevé à l'aide du compresseur. La chaleur est transmise à l'eau
glycolée via le condenseur et de ce fait, à la terre (en mode
chauffage via l'évaporateur).
www.dimplex.de
3
Appareil de base
IIl s'agit d'une pompe à chaleur pour installation intérieure, prête
à brancher, avec jaquette en tôle, boîtier électrique et régulateur
intégré. Le circuit réfrigérant est "hermétiquement fermé" et con-
tient le fluide frigorigène fluoré R407C avec une valeur de PRG
de 1525, répertorié dans le protocole de Kyoto. Il est sans HCFC,
inoffensif pour la couche d'ozone et ininflammable.
Sur le panneau de commande figurent toutes les pièces néces-
saires à l'utilisation de la pompe à chaleur. Une sonde pour me-
surer la température du mur extérieur et son petit matériel de
fixation ainsi qu'un collecteur d'impuretés sont livrés avec l'appa-
reil. Les raccordements pour la tension destinée au courant de
charge et de commande doivent être effectués par le client.
La ligne d'alimentation de la pompe à eau glycolée, installée par
le client, doit être raccordée au panneau de commande. A cette
occasion, prévoir une protection moteur, si nécessaire.
La connexion du collecteur au distributeur d'eau glycolée doit
être réalisée par le client.

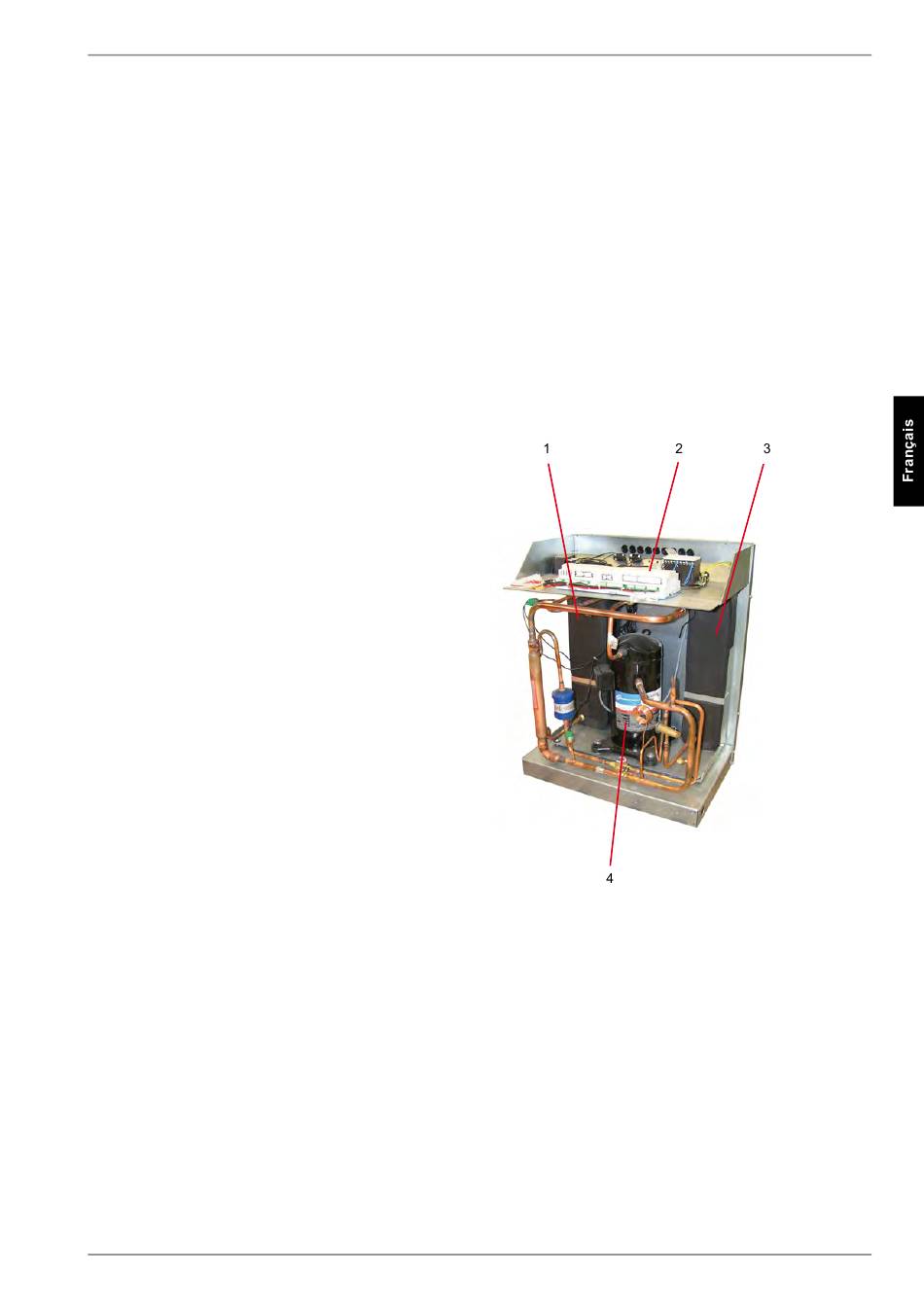

1)
Condenseur
2)
Panneau de commande
3)
Evaporateur
4)
Compresseur
3
