Installation

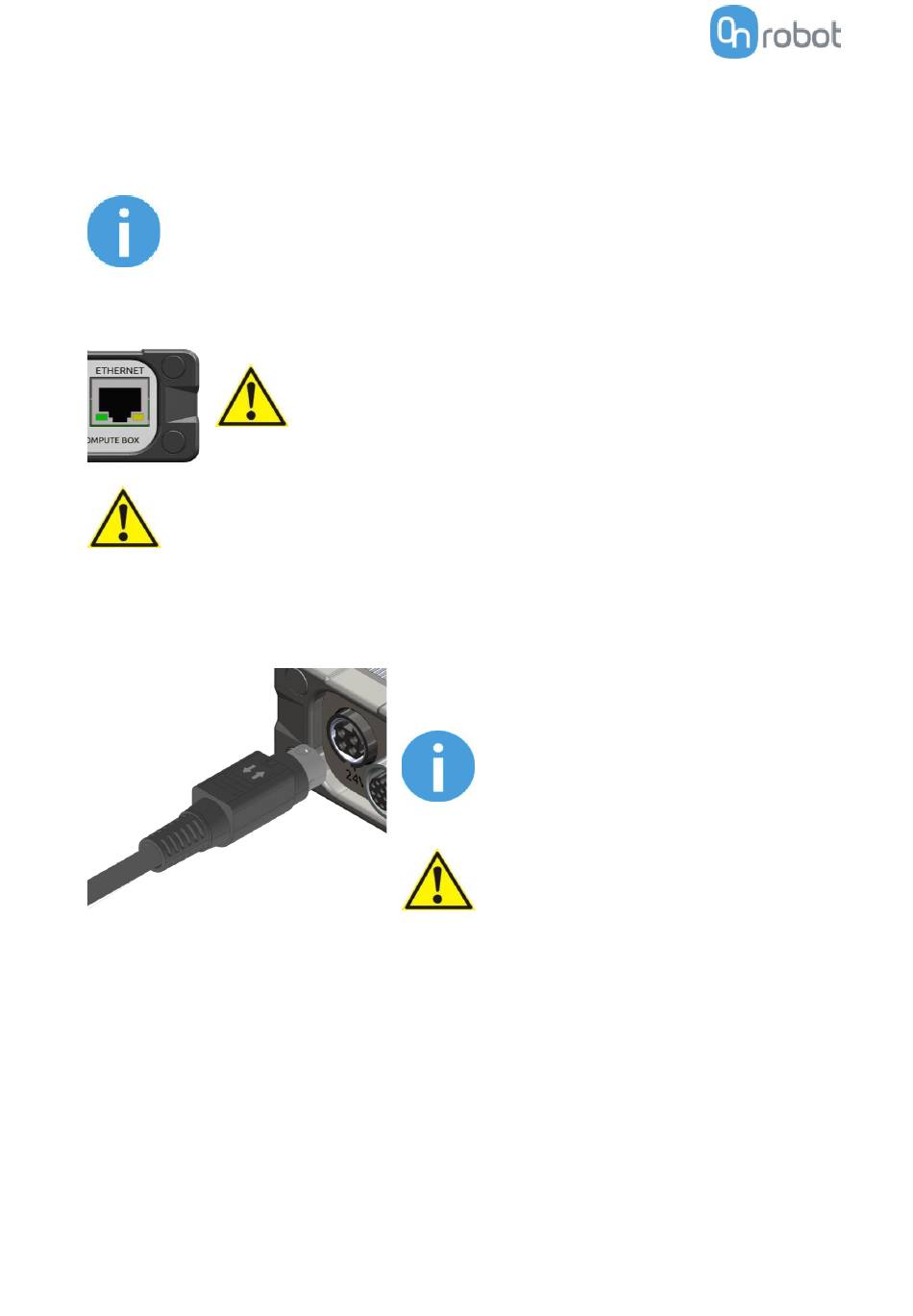

3.3.2 Câble Ethernet
Connectez une extrémité du câble Ethernet (UTP) fourni au port Ethernet (LAN) du contrôleur
du robot.
NOTE :
Si le port Ethernet du contrôleur du robot est utilisé, utilisez un
commutateur Ethernet 4 ports standard pour pouvoir utiliser
deux périphériques réseau en même temps.
Connectez l'autre extrémité du câble fourni au connecteur ETHERNET du Compute Box.
AVERTISSEMENT :
Vérifier et s'assurer que le boîtier du Compute Box (métallique)
et le boîtier du contrôleur du robot (métallique) ne sont pas
connectés (pas de connexion galvanique entre les deux).
3.3.3 Alimentation électrique
Enfin, mettez sous tension l'alimentation électrique qui alimentera le Compute Box et le ou les
outils connectés.
ATTENTION :
Utilisez uniquement des câbles Ethernet blindés d'une
longueur maximale de 3 m.
Branchez l'alimentation fournie sur le connecteur 24V
du Compute Box.
NOTE :
Pour
débrancher
d'alimentation, veillez à tirer sur le
boîtier du connecteur (où sont les
flèches) et non sur le câble.
ATTENTION :
N'utilisez
que
des
OnRobot d'origine.
le
connecteur
alimentations
23
