5 Réparation
5.6.10 Remplacement du bras externe
Suite
3
4
5

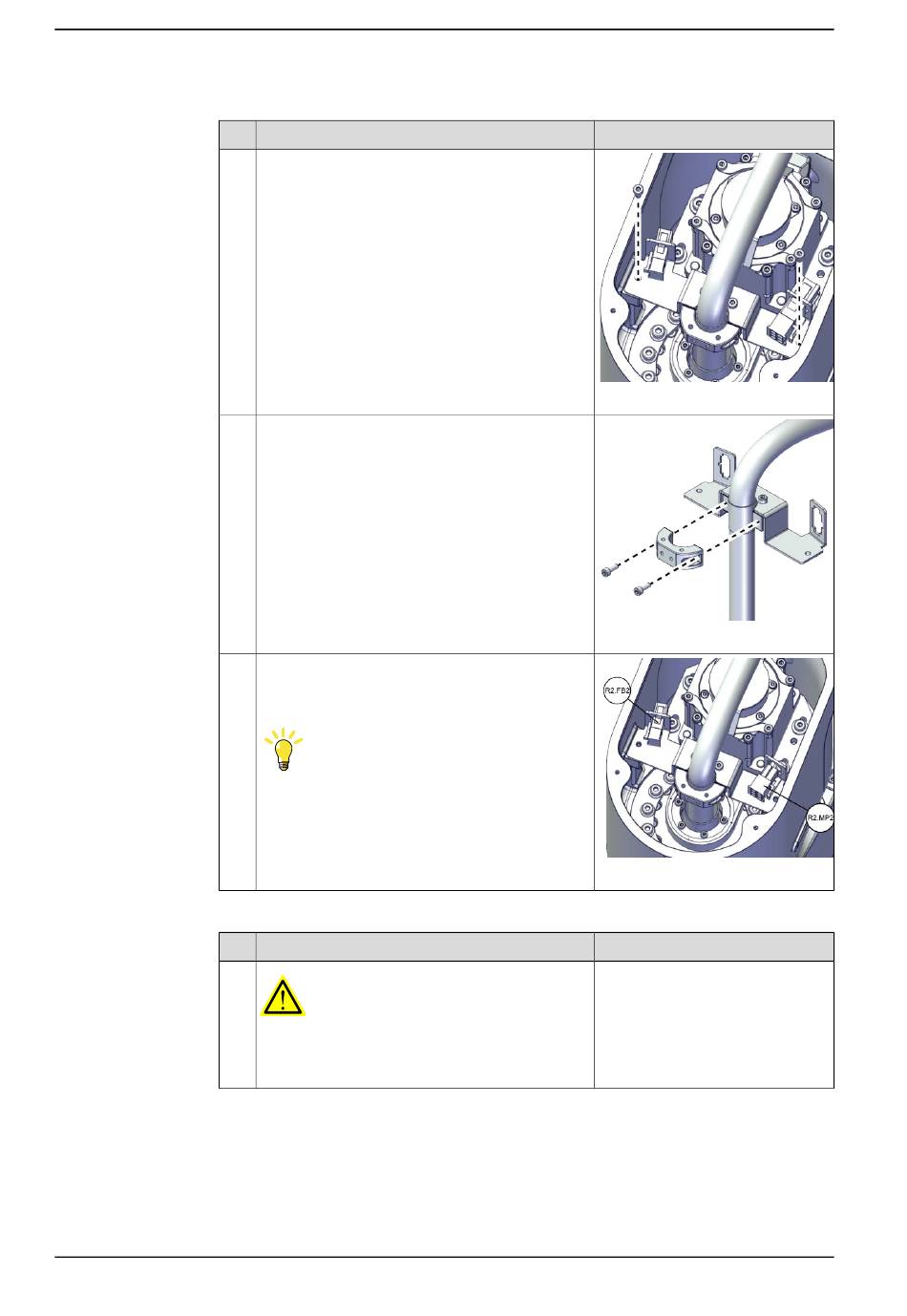

Retrait du faisceau interne de la position du réducteur de l'axe 2
1
Suite page suivante
608
Action
Retirez les vis.
Retirez les vis sur l'embout de câble pour libérer
le câble.
Débranchez les connecteurs.
• R2.MP2
• R2.FB2
Conseil
Photographiez la position des connecteurs et des
câbles avant de les débrancher, de façon à dispo-
ser d'une référence au moment de les rebrancher.
Action
DANGER
Assurez-vous que toutes les alimentations élec-
triques, la pression hydraulique et la pression
d'air sont coupées.
© Copyright 2019-2023- ABB. Tous droits réservés.
Remarque
xx1800002874
xx1800002876
xx1800002875
Remarque
