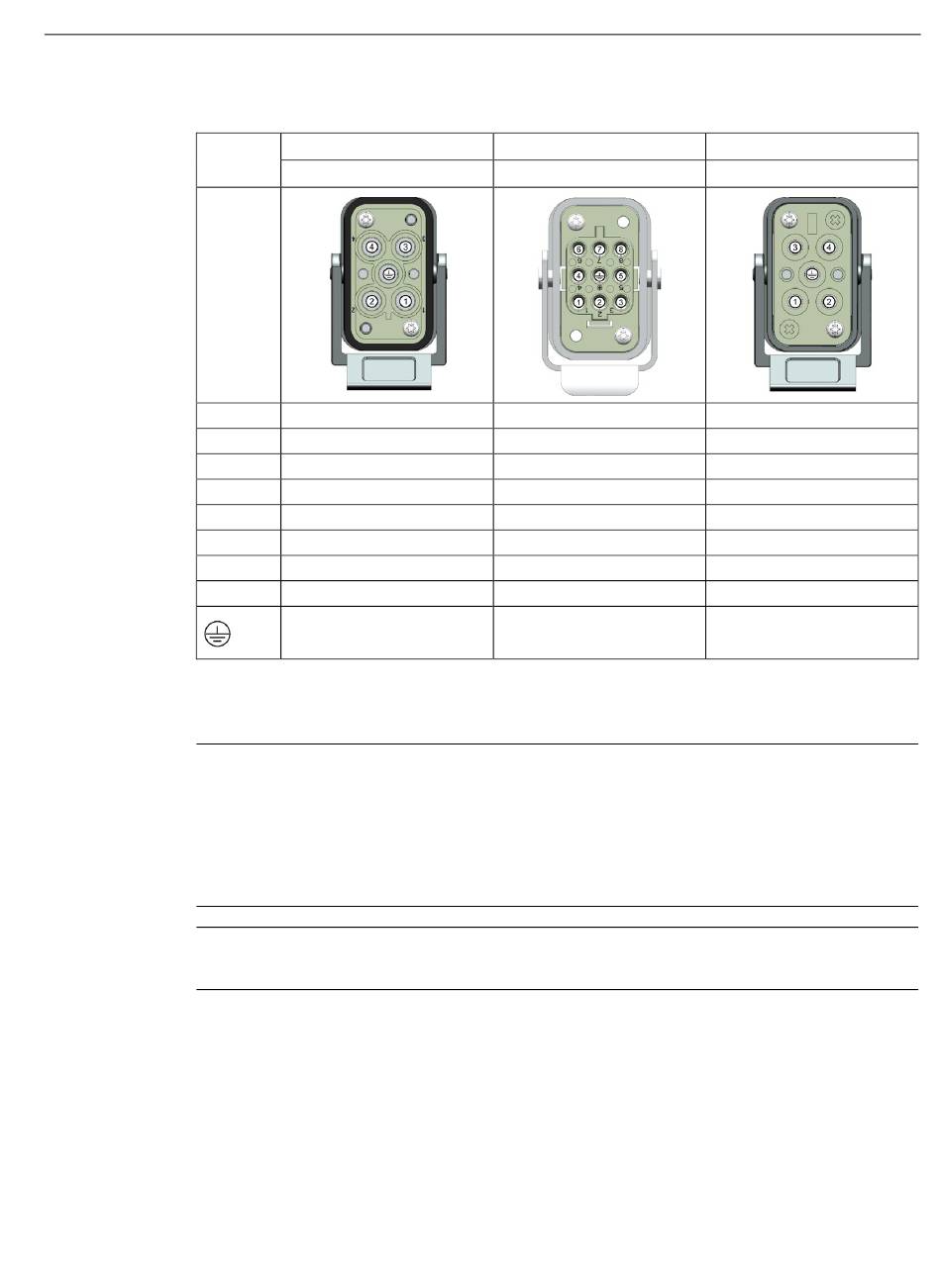

Tableau 4- 4 Correspondance des principaux raccordements électriques du variateur de vitesse
Numéro
1
2
3
4
5
6
7
8
Exigences
Remarque
Compatibilité avec les standards NFPA (National Fire Protection Association)
Ces appareils sont uniquement certifiés pour une installation dans des machines
industrielles selon le standard NFPA79 (Electrical Standard for Industrial Machinery).
En raison de leurs caractéristiques de conception, il est possible que ces appareils ne
puissent pas être installés selon le standard NFPA70 (National Electrical Code).
Remarque
Il est impératif d'utiliser des câbles en cuivre résistant à une température d'au moins 75°C.
Variateur SIMATIC ET 200pro FC-2
Instructions de service, 09/2017, FW V4.7 SP9, A5E34257324D AE
Raccordement X1
HAN Q4/2 (mâle)
Phase L1
Phase L2
Phase L3
Non affecté
--
--
--
--
PE
4.10 Câblage du système ET200pro
Raccordement X2
HAN Q8/0 (femelle)
U
Non affecté
W
Frein (-)
Sonde thermométrique (+)
Frein (+)
V
Sonde thermométrique (-)
PE
Installation
Raccordement X3
HAN Q4/2 (femelle)
Phase L1
Phase L2
Phase L3
Non affecté
--
--
--
--
PE
