4.7 Montage du variateur
Marche à suivre
Procédez de la façon suivante pour monter le variateur :
1. Enfichez le variateur dans le module de bus de manière à ce que les deux dômes à
l'arrière s'encliquètent dans les trous de guidage du module de bus.
2. Maitenez fermement le variateur contre le châssis de modules et vissez à l'aide de 4 vis
en haut et 4 vis en bas.
Les 4 vis du haut fixent simultanément le module de bus.
①
②
③
③

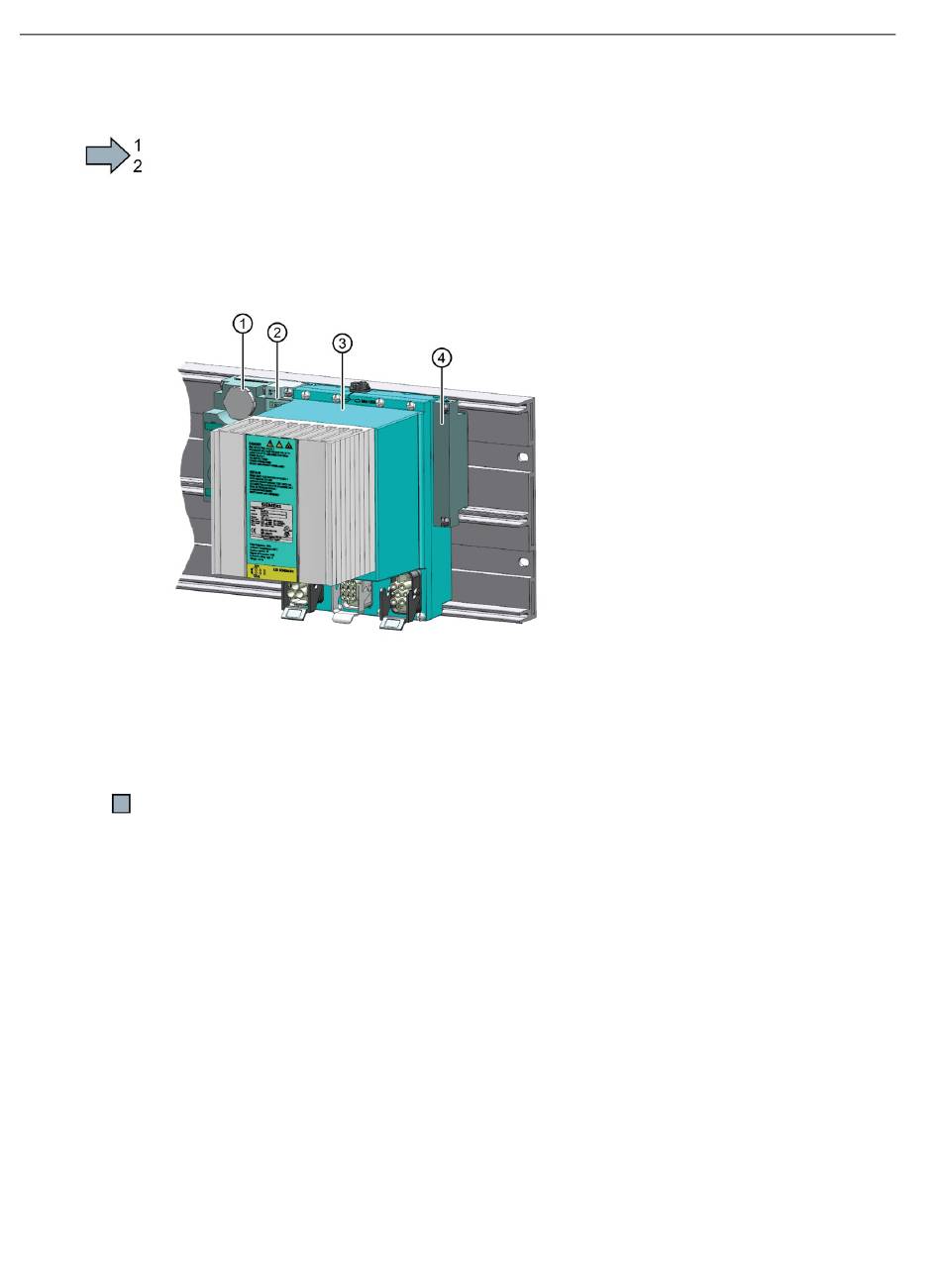

Figure 4-12
Le variateur est à présent monté.
46
Module de connexion
Module d'interface
Variateur de vitesse
Module de terminaison de bus
Montage du variateur de vitesse
Instructions de service, 09/2017, FW V4.7 SP9, A5E34257324D AE
Variateur SIMATIC ET 200pro FC-2
