7.11.2 Régulation vectorielle
7.11.2.1 Structure de la régulation vectorielle sans capteur

Vue d'ensemble

La régulation vectorielle se compose d'une régulation de courant et d'une régulation de
vitesse de niveau supérieur.
Pour moteurs asynchrones
1)
Réglages requis
2)

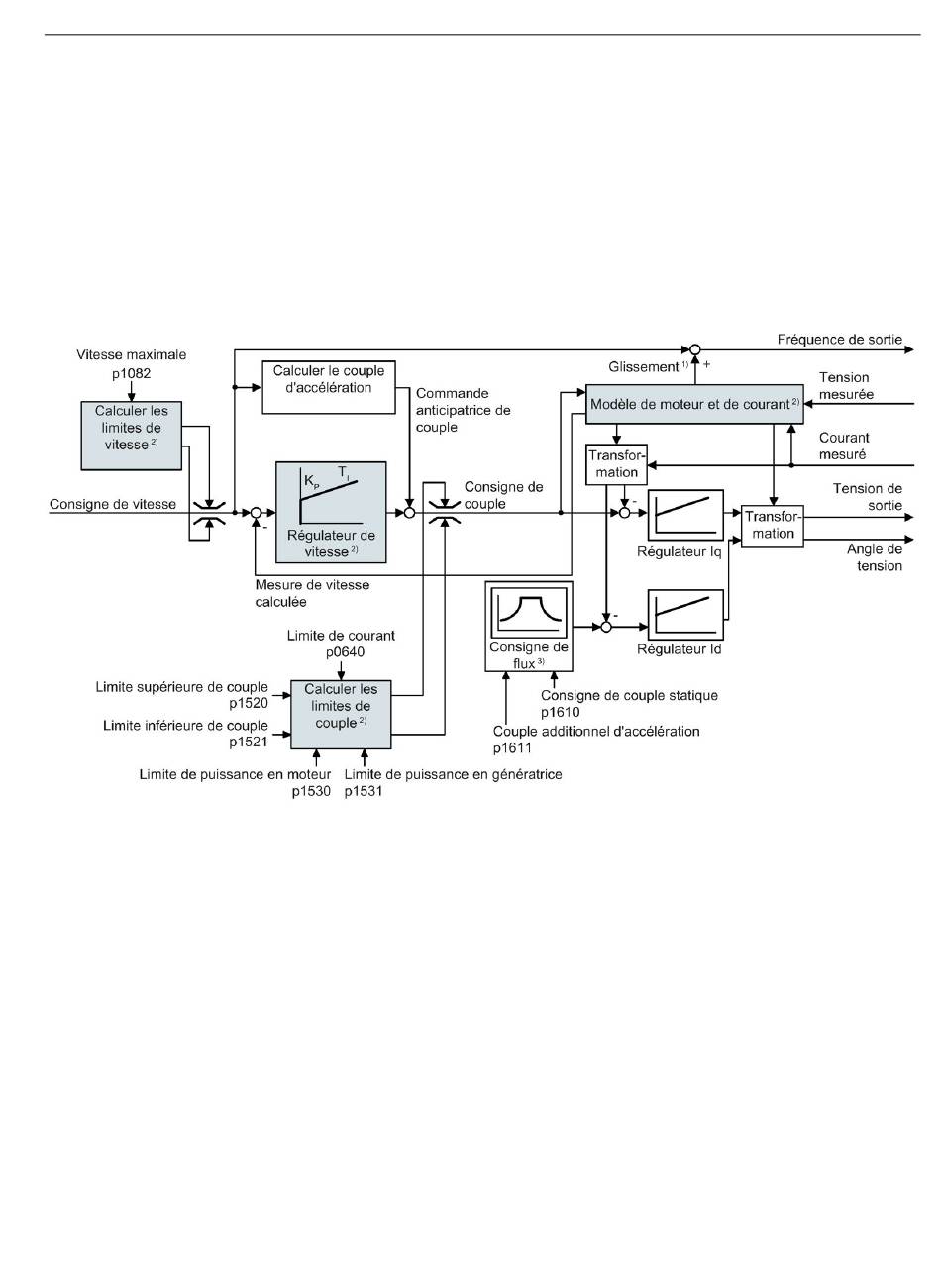

Figure 7-27 Diagramme fonctionnel simplifié pour régulation vectorielle sans capteur avec régulateur de vitesse
Le variateur calcule les signaux de régulation suivants à l'aide du modèle de moteur à partir
des courants de phase mesurés et de la tension de sortie :
● Composante de courant I
● Composante de courant I
● Mesure de vitesse
La consigne de la composante de courant I
moteur. A des vitesses supérieures à la vitesse assignée, le variateur réduit la consigne de
vitesse en fonction de la caractéristique de défluxage.
Lorsque la consigne de vitesse est augmentée, le régulateur de vitesse réagit par
l'augmentation de la consigne de la composante de courant I
régulation réagit à l'augmentation de la consigne de couple par l'ajout d'une fréquence de
