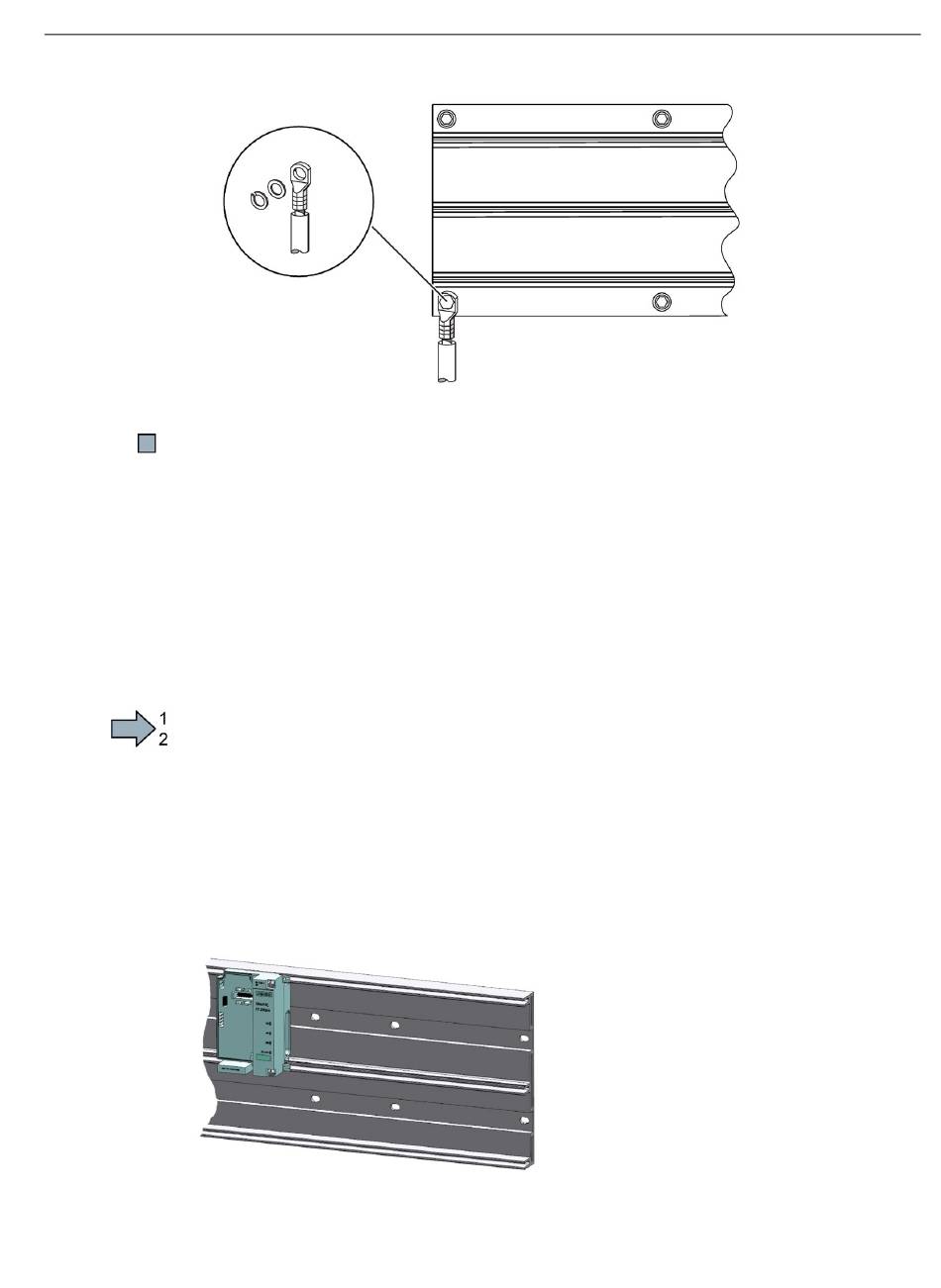

Figure 4-3
Vous avez à présent monté et mis à la terre le châssis.
4.3
Montage du module d'interface
Conditions préalables
● Le module de terminaison est extrait du module d'interface.
● Outil nécessaire : tournevis cruciforme, taille 2.
Marche à suivre
Procédez de la façon suivante pour monter le module d'interface :
1. Fixez le module d'interface sur le châssis, puis glissez-le dans la position adéquate.
2. Vissez le module d'interface sur le châssis.
Module d'interface pour PROFIBUS DP (sans le module de connexion) :
2 vis en croix à l'avant : en haut et en bas, couple de serrage 1,5 Nm
Module d'interface pour PROFINET PN :
Toutes les vis en croix à l'avant : en haut et en bas, couple de serrage 1,5 Nm
Le module d'interface PROFIBUS est représenté sur la figure suivante.
Figure 4-4
Variateur SIMATIC ET 200pro FC-2
Instructions de service, 09/2017, FW V4.7 SP9, A5E34257324D AE
Mise à la terre du châssis
Montage du module d'interface
4.3 Montage du module d'interface
Installation
39
