A furatok elkészítése
A MENNEKES a készüléknek ergonómiailag
ésszerű magasságban (testmagasságtól függő-
en) való felszerelését javasolja.
5.5

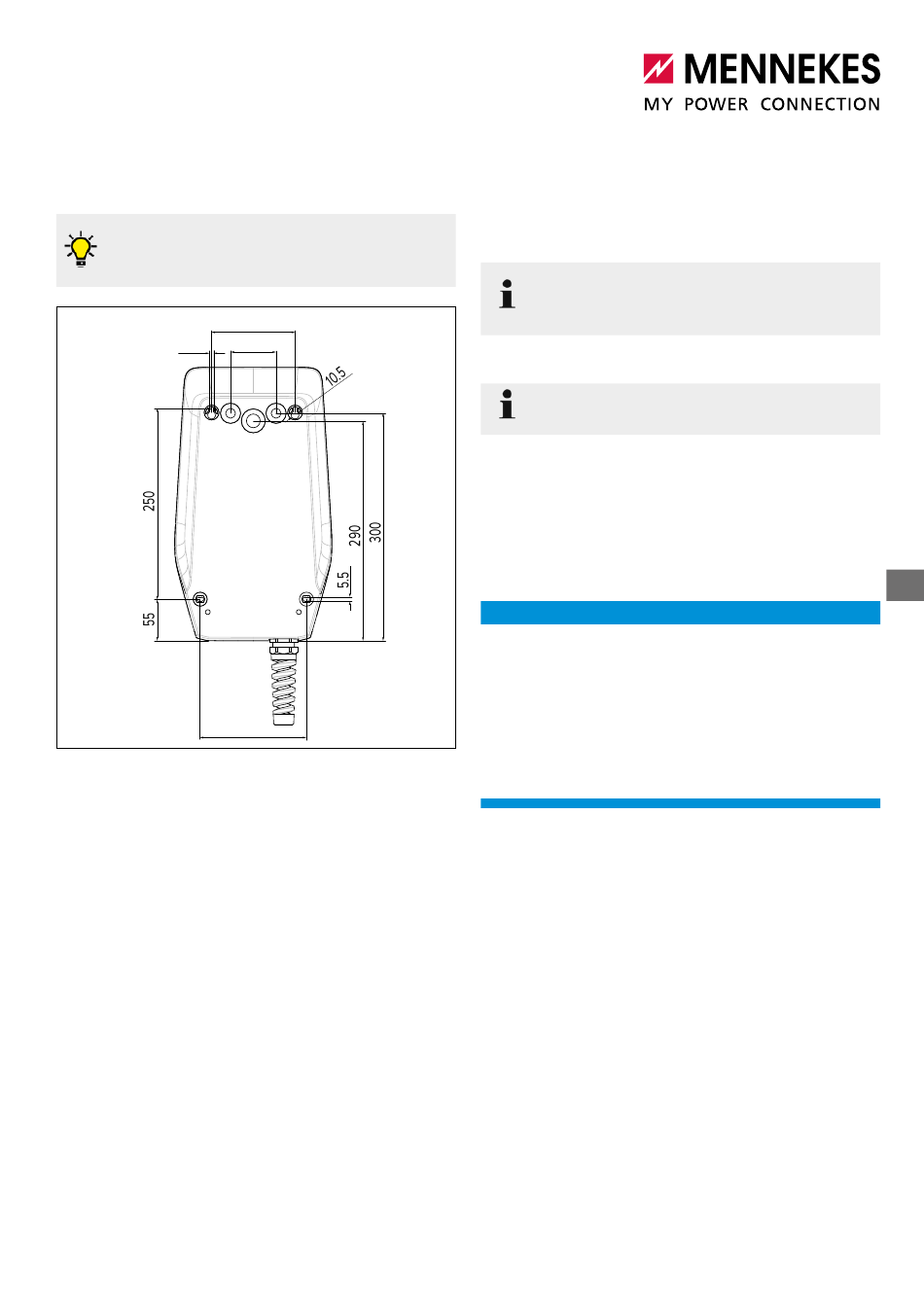

6. ábra: Furatméretek [mm]
f Jelölje ki a furatok helyét a mellékelt fúrósablon segít-
ségével vagy a "6. ábra: Furatméretek [mm]" ábra alap-
ján. Ügyeljen a vízszintes helyzetre.
f Készítse el a 6 mm átmérőjű furatokat a falon.
A kábelek bevezetése
f Megfelelő szerszám segítségével vágja ki a szüksé-
ges kábelbevezetést a készüléken. A kábelbevezetők
a hátoldalon, az alsó és a felső részen találhatók.
f Helyezze a megfelelő membrán tömszelencéket
(a szállítási terjedelem része) a kábelbevezetőkbe.
„ Felső vagy oldalsó kábelbevezetés esetén: húzás-
mentesítővel szerelt membrán tömszelencéket kell
használni.
„ Hátsó kábelbevezetés esetén: húzásmentesítő nél-
küli membrán tömszelencéket kell használni.
110
60
140
f Vezesse be a kábeleket a készülékbe. Ehhez egy lyu-
kat kell ejteni a membránba.
Az esővíz bejutását elkerülendő, a membrán-
ba ejtett lyuk nem lehet nagyobb, mint maguk
a kábelek.
A készülék felállítása
A mellékelt rögzítőanyag (csavarok, dübelek)
kizárólag beton, tégla és fa falakhoz alkalmasak.
f Dübelek és csavarok használatával rögzítse a készülé-
ket a falhoz.
Vegye figyelembe a készülék csomagolásán található

szerelési utasításokat.
T
T
FIGYELEM
Hiányzó záródugók általi készülékkárosodás
Ha a csavarokat a házban nem vagy nem megfelelően
takarják le a záródugók, a megadott érintésvédelmi osz-
tály már nem biztosított. Következményi károk keletkez-
hetnek az elektronikus komponensekben.
f Takarja le a csavarokat a házban a mellékelt záródu-
gókkal.
f Ellenőrizze a készülék szoros és biztonságos rögzülé-
sét.
