Montage

5.1 Raccordement des conduites
d'eau
Les diamètres nominaux pour le raccordement aux conduites de
l'installation sanitaire du client doivent être déterminés en fonc-
tion de la pression d'eau disponible et des pertes de pression du
système de tuyauteries.
Le raccordement au circuit d'eau doit être réalisé suivant
DIN 1988 (voir Annexe – prévoir en particulier un détendeur en
cas de pression trop importante dans les conduites d'eau !). Res-
pecter en outre les consignes locales relatives aux installations
d'eau potable !
Les conduites d'eau peuvent être de type rigide ou flexible. Tenir
compte du comportement à la corrosion des matériaux utilisés
pour le système de tuyauteries afin d'éviter les dégâts dus à la
rouille (voir section « Mise en service »).
REMARQUE
Raccordements eau chaude sanitaire, eau froide, circulation :
Des inserts en plastique sont situés à l'intérieur de ces nipples de tuyau
et servent de protection contre la corrosion (en particulier pour les bords
des nipples de tuyau). Ces inserts en plastique restent en place après
l'installation des conduites d'eau.
ATTENTION !
Lors du raccordement aux tuyaux du client, empêcher l'accumulation
d'impuretés dans le système de tuyauteries (rincer éventuellement les
conduites avant de raccorder la PAC-EC) !
5.2 Raccordement de la conduite
d'écoulement des condensats
Le flexible d'évacuation des condensats est amené au travers de
l'enveloppe plastique à la face arrière de l'appareil. Il doit être
monté de telle sorte que les condensats (formés lors du fonction-
nement de la pompe à chaleur) puissent s'écouler librement.
Le bout du flexible est muni d'une vanne d'étanchéité à ouverture
sans pression, qui doit être déplacée sur le flexible d'évacuation
des condensats si celui-ci est raccourci (la vanne peut être aisé-
ment démontée puis remontée). Cette vanne est en particulier
nécessaire lorsque des flexibles d'air de longueur importante
sont raccordés à l'appareil ou lorsqu'un filtre est monté sur la
conduite d'air évacué. Faire déboucher les condensats sur un si-
phon (voir aussi Remarque de maintenance au point 7.1).
5.3 Branchements électriques
La PAC-EC est précâblée et prête à être branchée, l'alimentation
électrique s'effectue par câble de raccordement secteur sur prise
de courant de sécurité (~230 V, 50 Hz). Cette prise de courant
doit rester accessible après le montage.
Un câble supplémentaire (à 6 pôles, section min. 0,75 mm² et
Ø extérieur 13 mm) doit être monté sur l'appareil dans un
presse-étoupe prévu à cet effet et en décharge de traction pour
pouvoir raccorder la télécommande. En outre, le câble doit être
tiré dans un passage à câbles libre prévu à cet effet à travers la
paroi de la pompe à chaleur. Pour ce raccordement électrique,
retirer la chape en matière plastique de la PAC-EC. Les bornes
de raccordement sont situées sur la paroi de séparation de l'ap-
pareil.
F-6
Commande externe de la cartouche chauffante
Parallèlement au pilotage par commutateur « Cartouche
chauffante » situé sur le panneau de commande de la PAC-EC,
une commande de la cartouche chauffante depuis l'extérieur est
disponible en option (par ex. avec un interrupteur horaire). Ce
raccordement nécessite un contact libre de potentiel sur l'unité
électrique externe. En outre, un câble supplémentaire (min.
2 x 1,0 mm² / Ø extérieur max. 10 mm) doit être introduit dans
l'appareil et doit être raccordé aux bornes 6 et 7 du bornier X5.

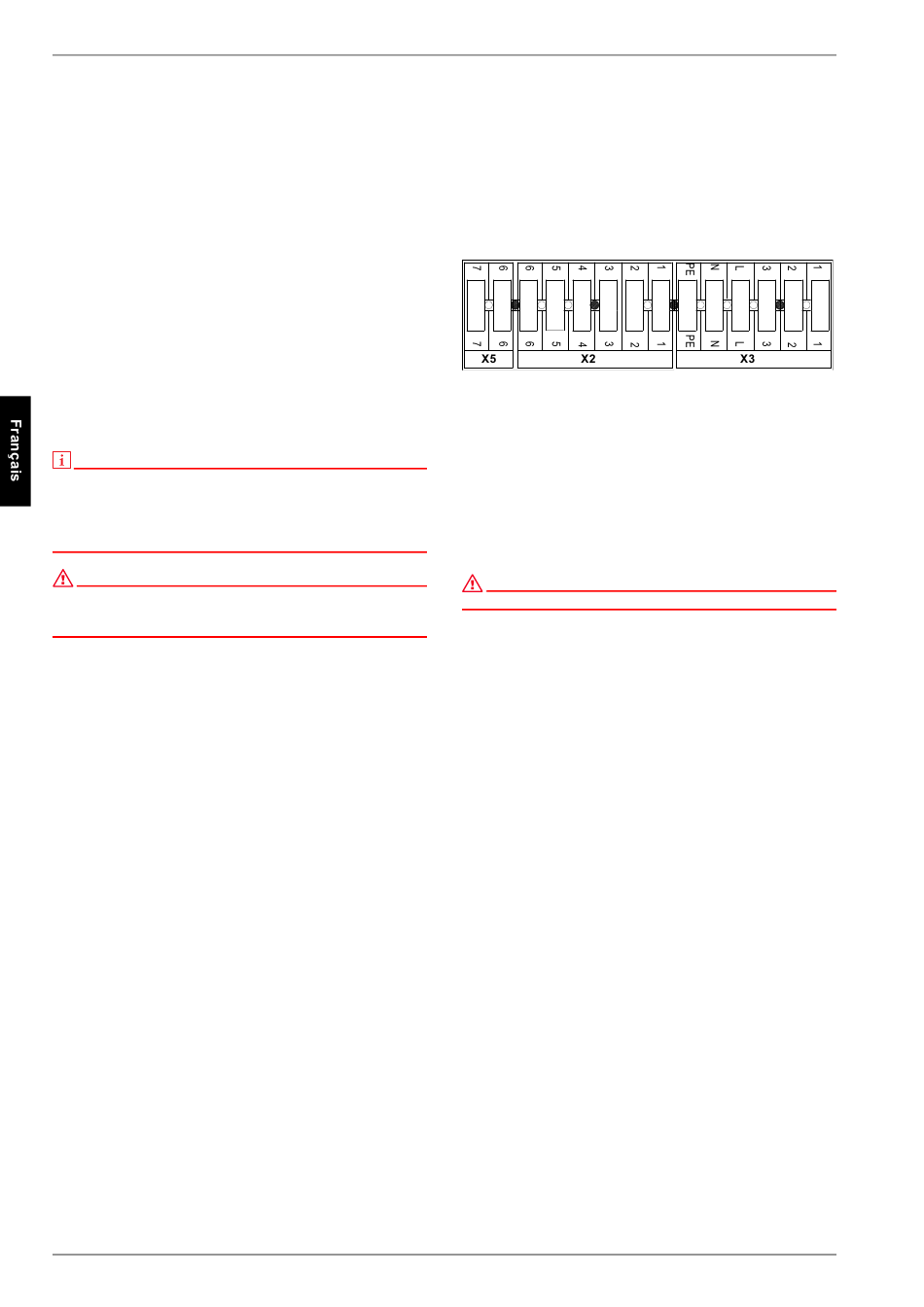

X3 câblage interne uniquement
X2 (1 - 6) raccordement du câble de télécommande
X5 (6 + 7) raccordement à l'unité de commande externe de la cartouche chauf-
fante (en option)
6

Mise en service

6.1 Circuit d'eau chaude

ATTENTION !
La PAC-EC ne peut fonctionner que remplie d'eau !
Conditions à remplir par le circuit d'eau chaude
Pour son circuit d'eau chaude, le client peut utiliser les matériaux
suivants :
cuivre

 acier inoxydable
 laiton
 matière plastique
En fonction des matériaux utilisés dans le circuit d'eau chaude
(monté par le client), des incompatibilités peuvent provoquer des
dégâts dus à la corrosion. C'est le cas lorsque sont utilisés des
matériaux zingués et contenant de l'aluminium. Prévoir éventuel-
lement un filtre si l'eau utilisée pour le fonctionnement de la
pompe risque de contenir des impuretés.
Mise en route de l'installation d'eau chaude
 Les montages effectués sur les circuits d'eau et d'air ainsi
que sur les installations électriques doivent être réalisés en
conformité avec la réglementation en vigueur et intégrale-
ment.
Remplir le circuit d'eau chaude par le biais du raccordement

externe.
 Purger le circuit d'eau chaude (ouvrir les robinets d'eau
chaude aux points de purge supérieurs jusqu'à échappe-
ment complet de l'air).
 Vérifier l'étanchéité de la totalité du circuit d'eau chaude.
Prévoir l'alimentation en tension.

 Activer le commutateur « Pompe à chaleur » et le curseur
de la télécommande (voir figure au point 6.2).
 La température d'eau chaude souhaitée peut être fixée gra-
duellement (jusqu'à 60 °C) au moyen du bouton de sélec-
tion de température (voir figure). Une certaine durée de
chargement est nécessaire avant que le niveau de tempéra-
ture sélectionné soit atteint.
