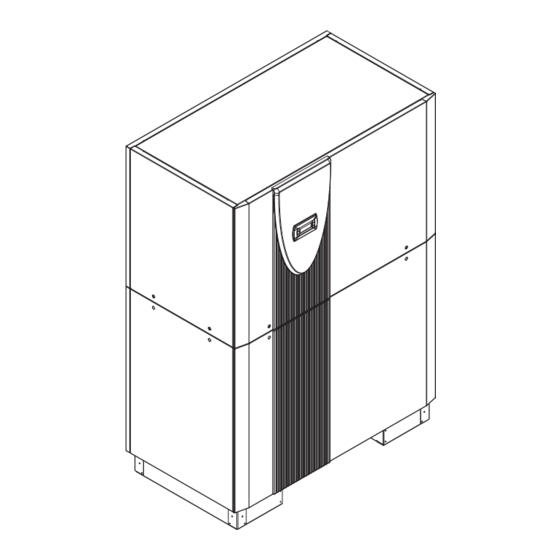

SIH 40TE
Sole/Wasser-
Wärmepumpe für
Innenaufstellung
Bestell-Nr. / Order no. / N
Brine-to-Water
Heat Pump for
Indoor Installation
o
de commande : 452234.66.08
Montage- und
Gebrauchsanweisung
Installation and
Operating Instructions
Instructions d'installation
et d'utilisation
Pompe à chaleur
eau glycolée-eau
pour installation
intérieure
FD 9310
Publicité
Chapitres
Manuels Connexes pour Dimplex SIH 40TE
Sommaire des Matières pour Dimplex SIH 40TE
- Page 1 SIH 40TE Montage- und Gebrauchsanweisung Installation and Operating Instructions Instructions d’installation et d’utilisation Sole/Wasser- Brine-to-Water Pompe à chaleur Wärmepumpe für Heat Pump for eau glycolée-eau Innenaufstellung Indoor Installation pour installation intérieure Bestell-Nr. / Order no. / N de commande : 452234.66.08...
-
Page 3: Table Des Matières
SIH 40TE Inhaltsverzeichnis Bitte sofort lesen ........................DE-2 1.1 Wichtige Hinweise ..........................DE-2 1.2 Bestimmungsgemäßer Gebrauch......................DE-2 1.3 Gesetzliche Vorschriften und Richtlinien ..................... DE-2 1.4 Energiesparende Handhabung der Wärmepumpe ................DE-3 Verwendungszweck der Wärmepumpe ..................DE-3 2.1 Anwendungsbereich ..........................DE-3 2.2 Arbeitsweise ............................ -
Page 4: Bitte Sofort Lesen
SIH 40TE Bitte sofort lesen 1.2 Bestimmungsgemäßer Gebrauch 1.1 Wichtige Hinweise Dieses Gerät ist nur für den vom Hersteller vorgesehenen Ver- wendungszweck freigegeben. Ein anderer oder darüber hinaus ACHTUNG! gehender Gebrauch gilt als nicht bestimmungsgemäß. Dazu Arbeiten an der Wärmepumpe dürfen nur vom autorisierten und zählt auch die Beachtung der zugehörigen Projektierungsunter-... -
Page 5: Energiesparende Handhabung Der Wärmepumpe
SIH 40TE Grundgerät 1.4 Energiesparende Handhabung der Wärmepumpe Das Grundgerät besteht aus einer anschlussfertigen Wärme- pumpe für Innenaufstellung mit Blechgehäuse, Schaltkasten und Durch das Betreiben dieser Wärmepumpe tragen Sie zur Scho- integriertem Wärmepumpenmanager. Der Kältekreis ist „herme- nung unserer Umwelt bei. Für den effizienten Betrieb ist eine tisch geschlossen“... -
Page 6: Zubehör
SIH 40TE Zubehör 4.4 Wärmemengenzähler WMZ 4.4.1 Allgemeine Beschreibung 4.1 Anschlussflansche Der Wärmemengenzähler (WMZ 25/32) dient dazu, die angege- Durch den Einsatz der flachdichtenden Anschlussflansche kann bene Wärmemenge zu erfassen. Er ist als Zubehör erhältlich. das Gerät optional auf Flanschanschluss umgestellt werden. -
Page 7: Transport
SIH 40TE Transport Aufstellung Zum Transport mit einem Sack- oder Kesselkarren kann dieser 6.1 Allgemeine Hinweise an der Stirnseite des Gerätes unter dem Transportschutz ange- setzt werden. Die Sole/Wasser-Wärmepumpe muss in einem frostfreien und Das Gerät kann zum Transport auf ebenem Untergrund von hin- trockenen Raum auf einer ebenen, glatten und waagerechte Flä-... -
Page 8: Montage
SIH 40TE Montage 7.3 Wärmequellenseitiger Anschluss 7.1 Allgemein Folgende Vorgehensweise ist beim Anschluss einzuhalten: An der Wärmepumpe sind folgend Anschlüsse herzustellen: Die Soleleitung am Vor- und Rücklauf Wärmequelle der Wärme- pumpe anschließen. Vor-/Rücklauf Sole (Wärmequellenanlage) Dabei ist das hydraulische Einbindungsschema zu beachten. -
Page 9: Montage Der Anlegefühler
SIH 40TE 7.4.1 Fühlerkennlinien 7.4.3 Montage der Anlegefühler Die Montage der Anlegefühler ist nur notwendig, falls diese im Temperatur in °C Lieferumfang der Wärmepumpe enthalten, aber nicht eingebaut NTC-2 in k 14,6 11,4 sind. NTC-10 in k 67,7 53,4 42,3... -
Page 10: Elektrischer Anschluss
SIH 40TE 7.5 Elektrischer Anschluss Das Schütz (K20) für den Tauchheizkörper (E10) ist bei monoenergetischen Anlagen (2.WE) entsprechend der Heizkörperleistung auszulegen und bauseits beizustellen. 7.5.1 Allgemein Ansteuerung (230 V AC) erfolgt Wärmepumpenmanager über die Klemmen N und N1-J13/ Sämtliche elektrische Anschlussarbeiten dürfen nur von einer Elektrofachkraft oder einer Fachkraft für festgelegte Tätigkeiten... -
Page 11: Anschluss Von Elektronisch Geregelten Umwälzpumpen
SIH 40TE Pflege / Reinigung 7.5.3 Anschluss von elektronisch geregelten Umwälzpumpen 9.1 Pflege Elektronisch geregelte Umwälzpumpen weisen hohe Anlauf- ströme auf, die unter Umständen die Lebenszeit des Wärme- Um Betriebsstörungen durch Schmutzablagerungen in den Wär- pumpenmanagers verkürzen können. Aus diesem Grund, ist zwi- metauschern zu vermeiden, ist dafür Sorge zu tragen, dass kei-... -
Page 12: Reinigung Wärmequellenseite
SIH 40TE 10 Störungen / Fehlersuche 9.3 Reinigung Wärmequellenseite Diese Wärmepumpe ist ein Qualitätsprodukt und sollte störungs- ACHTUNG! frei arbeiten. Tritt dennoch eine Störung auf, wird diese im Dis- Im Wärmequelleneintritt der Wärmepumpe ist der beiliegende play des Wärmepumpenmanagers angezeigt. Schlagen Sie Schmutzfänger... -
Page 13: Geräteinformation
SIH 40TE 12 Geräteinformation Typ- und Verkaufsbezeichnung SIH 40TE Bauform Schutzart nach EN 60 529 IP 21 Aufstellungsort Innen Leistungsangaben Temperatur-Betriebseinsatzgrenzen: bis 70±2 Heizwasser-Vorlauf °C Sole (Wärmequelle) °C -5 bis +25 Frostschutzmittel Monoethylenglykol Minimale Solekonzentration (-13 °C Einfriertemperatur) Heizwasser-Temperaturspreizung bei B0 / W35 28,9 / 2,4 Wärmeleistung / Leistungszahl... -
Page 14: Garantieurkunde
Eine Verlängerung der Garantie auf 60 Monate für Heizungs- Wärmepumpe und zentrale Wohnungslüftungsgeräte ab Inbe- triebnahmedatum, jedoch maximal 72 Monate ab Auslieferung Glen Dimplex Deutschland GmbH Werk bzw. 78 Monate ab Fertigungsdatum, wird gemäß den Garantieurkunde Systemtechnik nachfolgenden Bedingungen gewährt: Voraussetzung für die (Heizungs-Wärmepumpen, Zentrale Wohnungslüftungs-... - Page 15 SIH 40TE Table of contents Read immediately........................EN-2 1.1 Important Information........................... EN-2 1.2 Intended Use ............................EN-2 1.3 Legal Provisions and Guidelines ......................EN-2 1.4 Energy-Efficient Use of the Heat Pump ....................EN-2 Purpose of the heat pump ......................EN-3 2.1 Application ............................
-
Page 16: Read Immediately
SIH 40TE Read immediately 1.2 Intended Use This device is only intended for use as specified by the manufac- 1.1 Important Information turer. Any other use beyond that intended by the manufacturer is prohibited. This requires the user to abide by the relevant project planning documents. -
Page 17: Purpose Of The Heat Pump
SIH 40TE Purpose of the heat Basic Device pump The basic device consists of a ready-to-use heat pump for indoor installation, complete with sheet metal casing, control panel and integrated heat pump manager. The refrigerant circuit is hermet- 2.1 Application ically sealed. -
Page 18: Accessories
SIH 40TE Accessories 4.4 Thermal energy meter WMZ 4.4.1 General description 4.1 Connecting Flanges The thermal energy meter (WMZ 25/32) is used for measuring The use of flat-sealing connecting flanges allows the unit, as an the quantity of thermal energy supplied. It is available as an ac- option, to be connected by means of flanges. -
Page 19: Transport
SIH 40TE Transport Installation For the transport by means of a hand truck or boiler trolley, posi- 6.1 General Information tion the latter under the front end of the unit below the transport security device. The brine-to-water heat pump must be installed in a frost-free, For transport on a level surface, the unit can be lifted from the dry room on an even, smooth and horizontal surface. -
Page 20: Mounting
SIH 40TE Mounting 7.3 Connection on Heat Source Side 7.1 General Information The following procedure must be observed when making the connection: The following connections need to be estab-lished on the heat pump: Connect the brine line to the flow and return pipe heat source of the heat pump. -
Page 21: Mounting The External Temperature Sensor
SIH 40TE 7.4.1 Sensor characteristic curves 7.4.2 Mounting the external temperature sensor Temperature in °C The temperature sensor must be mounted in such a way that all NTC-2 in k 14.6 11.4 weather conditions are taken into consideration and the NTC-10 in k... -
Page 22: Electrical Connection
SIH 40TE 7.5 Electrical connection The contactor (K20) for the immersion heater (E10) of mono energy systems (HG2) should be dimensioned according to the radiator output and must be supplied by the customer. It 7.5.1 General is controlled (230 V AC) by the heat pump manager via ter- minals N and N1-J13/NO4. -
Page 23: Commissioning
SIH 40TE Care/Cleaning 7.5.3 Connecting an electronically regulated circulating pump 9.1 Care Electronically regulated circulating pumps have high starting cur- rents, which may shorten the service life of the heat pump man- To prevent malfunctions due to sediments in the heat exchang- ager. -
Page 24: Maintenance
SIH 40TE 10 Malfunctions / 9.4 Maintenance Troubleshooting Devices with a minimum of 3kg refrigerant, or hermetically sealed devices with a minimum of 6 kg refrigerant must be leak- proof tested yearly by the operator according to ES842/2006. This heat pump is a quality product and designed for troublefree operation. -
Page 25: Equipment Data
SIH 40TE 12 Equipment Data Type and order code SIH 40TE Design Degree of protection according to EN 60 529 IP 21 Installation location Indoors Performance data Operating temperature limits: up to 70±2 Heating water flow °C Brine (heat source) °C... - Page 26 SIH 40TE EN-12 452234.66.08 · FD 9310 www.dimplex.de...
- Page 27 SIH 40TE Table des matières A lire immediatement ......................... FR-2 1.1 Indications importantes.........................FR-2 1.2 Utilisation conforme ..........................FR-2 1.3 Dispositions légales et directives......................FR-2 1.4 Utilisation économique en énergie de la pompe à chaleur ..............FR-3 Utilisation de la pompe à chaleur ..................... FR-3 2.1 Domaine d’utilisation..........................FR-3...
-
Page 28: Lire Immediatement
SIH 40TE A lire immediatement ATTENTION ! Avant d’ouvrir l’appareil, assurez-vous que tous les circuits électriques sont bien hors tension. 1.1 Indications importantes 1.2 Utilisation conforme ATTENTION ! Cet appareil ne doit être employé que selon les conditions d'utili- Les travaux sur la pompe à chaleur doivent être effectués uniquement par sation prévues par le fabricant. -
Page 29: Utilisation Économique En Énergie De La Pompe À Chaleur
SIH 40TE Appareil de base 1.4 Utilisation économique en énergie de la pompe à chaleur Il s'agit d'une pompe à chaleur pour installation intérieure, prête à brancher, avec jaquette en tôle, panneau de commande et En utilisant cette pompe à chaleur, vous contribuez à préserver gestionnaire de pompe à... -
Page 30: Accessoires
SIH 40TE Accessoires 4.4 Calorimètre WMZ 4.4.1 Description générale 4.1 Brides de raccordement Le calorimètre (WMZ 25/32) sert à répertorier la quantité de cha- Grâce aux brides de fixation à joint plan, il est possible, en op- leur dégagée. Ce calorimètre est disponible comme accessoire. -
Page 31: Transport
SIH 40TE Transport Mise en place En cas de manutention à l'aide d'un diable, la PAC doit êtres sai- 6.1 Généralités sie côté frontal en dessous de la protection de transport. Sur surface plane, l'appareil peut être transporté par l'avant ou La pompe à... -
Page 32: Montage
SIH 40TE Montage 7.3 Raccordement côté source de chaleur 7.1 Généralités Pour le raccordement, il faut procéder exactement comme indi- qué ci-après : Les raccordements suivants doivent être réalisés sur la pompe à chaleur : Raccorder la conduite d'eau glycolée au circuit aller et au circuit retour source de chaleur de la pompe à... -
Page 33: Courbes Caractéristiques De La Sonde
SIH 40TE 7.4.1 Courbes caractéristiques de la 7.4.3 Montage des sondes d'applique sonde Le montage des sondes d'applique est nécessaire uniquement si ces sondes sont comprises dans les fournitures de la pompe à chaleur, mais non montées. Température en °C Les sondes d'applique peuvent être montées sur les tuyauteries... -
Page 34: Branchements Électriques
SIH 40TE 7.5 Branchements électriques Le contact normalement ouvert du contacteur de blocage de la société d’électricité est bouclé entre le bornier G/24 V AC et la borne de connecteur J5/ID3. ATTENTION ! Faible ten- 7.5.1 Généralités sion ! Tous les branchements électriques doivent être effectués exclu- Le contacteur (K20) de la résistance immergée (E10) doit... -
Page 35: Branchement Du Circulateur À Régulation Électronique
SIH 40TE 8.3 Marche à suivre lors de la mise 7.5.3 Branchement du circulateur à régulation électronique en service Les circulateurs à régulation électronique se caractérisent par La mise en service de la pompe à chaleur s'effectue par le biais des courants de démarrage élevés qui peuvent être préjudicia-... -
Page 36: Nettoyage Côté Source De Chaleur
SIH 40TE 10 Pannes et leur 9.3 Nettoyage côté source de depistage chaleur Cette pompe à chaleur est un produit de qualité et elle devrait ATTENTION ! fonctionner sans dysfonctionnements. Si une panne devait sur- Monter, sur la PAC, le filtre qui est livré, dans l'ouverture d'admission de venir, celle-ci est affichée sur l'afficheur du régulateur PAC. -
Page 37: Caractéristiques Techniques
SIH 40TE 12 Caractéristiques techniques Désignation technique et commerciale SIH 40TE Forme Type de protection selon EN 60 529 IP 21 Emplacement en intérieur Indications de puissance Température - limites d’exploitation : jusqu’à 70±2 Départ eau de chauffage °C Eau glycolée (source de chaleur) °C... - Page 38 SIH 40TE FR-12 452234.66.08 · FD 9310 www.dimplex.de...
-
Page 39: Anhang / Appendix / Annexes
SIH 40TE Anhang / Appendix / Annexes Maßbild / Dimensioned drawing / Schéma coté ................ A-II Diagramme / Schematics / Diagrammes ................... A-III 2.1 Kennlinien / Characteristic Curves / Courbes caractéristiques............. A-III 2.2 Einsatzgrenzendiagramm / Operating limits diagram / Diagramme des seuils d'utilisation....A-IV Stromlaufpläne / Wiring diagrams / Schémas électriques ............ -
Page 40: Maßbild / Dimensioned Drawing / Schéma Coté
SIH 40TE 1 Maßbild / Dimensioned drawing / Schéma coté A-II 452234.66.08 · FD 9310 www.dimplex.de... -
Page 41: Diagramme / Schematics / Diagrammes
SIH 40TE 2 Diagramme / Schematics / Diagrammes 2.1 Kennlinien / Characteristic Curves / Courbes caractéristiques www.dimplex.de 452234.66.08 · FD 9310 A-III... -
Page 42: Einsatzgrenzendiagramm / Operating Limits Diagram / Diagramme Des Seuils D'utilisation
SIH 40TE 2.2 Einsatzgrenzendiagramm / Operating limits diagram / Diagramme des seuils d'utilisation A-IV 452234.66.08 · FD 9310 www.dimplex.de... -
Page 43: Stromlaufpläne / Wiring Diagrams / Schémas Électriques
SIH 40TE 3 Stromlaufpläne / Wiring diagrams / Schémas électriques 3.1 Steuerung / Control / Commande www.dimplex.de 452234.66.08 · FD 9310... -
Page 44: Last / Load / Charge
SIH 40TE 3.2 Last / Load / Charge A-VI 452234.66.08 · FD 9310 www.dimplex.de... -
Page 45: Anschlussplan / Terminal Diagram / Schéma De Branchement
SIH 40TE 3.3 Anschlussplan / Terminal diagram / Schéma de branchement www.dimplex.de 452234.66.08 · FD 9310 A-VII... -
Page 46: Legende / Legend / Légende
SIH 40TE 3.4 Legende / Legend / Légende Drahtbrücke einlegen wenn kein EVU-Sperrschütz Insert wire jumper if the utility blocking contactor Pont à insérer en absence d'un contacteur de blo- benötigt wird (Eingang offen = EVU-Sperre = Wär- is not required (input open = utility block = heat cage EJP (entrée ouverte = blocage EJP = pompe... -
Page 47: Hydraulisches Einbindungsschema / Hydraulic Integration Diagram / Schéma D'intégration Hydraulique
SIH 40TE 4 Hydraulisches Einbindungsschema / Hydraulic integration diagram / Schéma d'intégration hydraulique 4.1 Monovalente Wärmepumpenanlage mit 3 Heizkreisen und Warmwasserbereitung / Monovalent heat pump system with three heating circuits and domestic hot water preparation / Installation monovalente de pompe à chaleur avec trois circuits de chauffage et production d'eau chaude sanitaire www.dimplex.de... -
Page 48: Legende / Legend / Légende
SIH 40TE 4.2 Legende / Legend / Légende Rückschlagventil Check valve Clapet anti-retour Absperrventil Shutoff valve Robinet d’arrêt Überstromventil Overflow valve Soupape différetntielle Schmutzfänger Dirt trap Filtre Dreiwegemischer Three-way mixer Mélangeur 3 voies Umwälzpumpe Circulating pump Circulateur Ausdehnungsgefäß Expansion vessel Vase d´expansion... -
Page 49: Konformitätserklärung / Declaration Of Conformity / Déclaration De Conformite
5 Konformitätserklärung / Declaration of Conformity / Déclaration de conformite EG - Konformitätserklärung EC Declaration of Conformity Déclaration de conformité CE Der Unterzeichnete Glen Dimplex Deutschland GmbH The undersigned Geschäftsbereich Dimplex L’entreprise soussignée, Am Goldenen Feld 18 D - 95326 Kulmbach bestätigt hiermit, dass das (die) -
Page 50: Wartungsarbeiten / Maintenance Work / Opérations De Maintenance
SIH 40TE 6 Wartungsarbeiten / Maintenance work / Opérations de maintenance Betreiber: Name: __________________________________________ Operator Name Opérateur Anschrift: __________________________________________ Address Adresse __________________________________________ Telefonnummer: __________________________________________ Telephone number Numéro de téléphone Kältekreis: Kältemittelart: __________________________________________ Refrigerating circuit Refrigerant Circuit réfrigérant Fluide frigorigène Füllmenge in kg:... - Page 51 SIH 40TE www.dimplex.de 452234.66.08 · FD 9310 A-XIII...
- Page 52 Glen Dimplex Deutschland GmbH Irrtümer und Änderungen vorbehalten. Geschäftsbereich Dimplex Subject to alterations and errors. Am Goldenen Feld 18 Sous réserve d’erreurs et modifications. D-95326 Kulmbach +49 (0) 9221 709 565 www.dimplex.de...
