Remarque:
Si elle ne tourne pas librement,
desserrez le goujon hexagonal au bas du moyeu
de turbine de 1/16ème de tour jusqu'à ce que la
turbine tourne librement.
Nettoyage des vannes du
pulvérisateur
•
Pour nettoyer le régulateur de débit, reportez-vous
aux rubriques suivantes :
1. Dépose de l'actionneur de vanne (page 65)
2. Dépose du régulateur de débit de collecteur
(page 65)
3. Nettoyage de la valve de collecteur (page
69)
4. Montage de la valve de collecteur (page 71)
5. Repose du régulateur de débit de collecteur
(page 71)
6. Montage de l'actionneur de valve (page 74)
•
Pour nettoyer la vanne d'agitation, reportez-vous
aux rubriques suivantes :
1. Dépose de l'actionneur de vanne (page 65)
2. Dépose de la valve du collecteur d'agitation
(page 66)
3. Nettoyage de la valve de collecteur (page
69)
4. Montage de la valve de collecteur (page 71)
5. Repose de la valve de collecteur d'agitation
(page 72)
6. Montage de l'actionneur de valve (page 74)
•
Pour nettoyer la vanne maîtresse des sections,
reportez-vous aux rubriques suivantes :
1. Dépose de l'actionneur de vanne (page 65)
2. Dépose de la vanne maîtresse des sections
sur le collecteur (page 67)
3. Nettoyage de la valve de collecteur (page
69)
4. Montage de la valve de collecteur (page 71)
5. Repose du collecteur de la vanne maîtresse
des sections (page 73)
6. Montage de l'actionneur de valve (page 74)
•
Pour nettoyer les 3 vannes de section de rampe,
reportez-vous aux rubriques suivantes :
1. Dépose de l'actionneur de vanne (page 65)
2. Dépose de la valve de collecteur de section
(page 68)
3. Nettoyage de la valve de collecteur (page
69)
4. Montage de la valve de collecteur (page 71)
5. Repose de la soupape du collecteur de
section de rampe (page 73)
6. Montage de l'actionneur de valve (page 74)
Dépose de l'actionneur de vanne
1. Placez le pulvérisateur sur une surface plane
et horizontale, serrez le frein de stationnement,
arrêtez la pompe, coupez le moteur et enlevez
la clé de contact.
2. Débranchez le connecteur à 3 broches de
l'actionneur de vanne du connecteur à 3 douilles
du faisceau du pulvérisateur.
3. Retirez l'étrier qui fixe l'actionneur à la valve du
collecteur pour le régulateur de débit, la vanne
d'agitation, la vanne maîtresse des sections ou
la vanne de section
Remarque:
l'étrier de fixation tout en le poussant vers le bas.
Remarque:
de fixation pour la repose sous
l'actionneur de valve (page

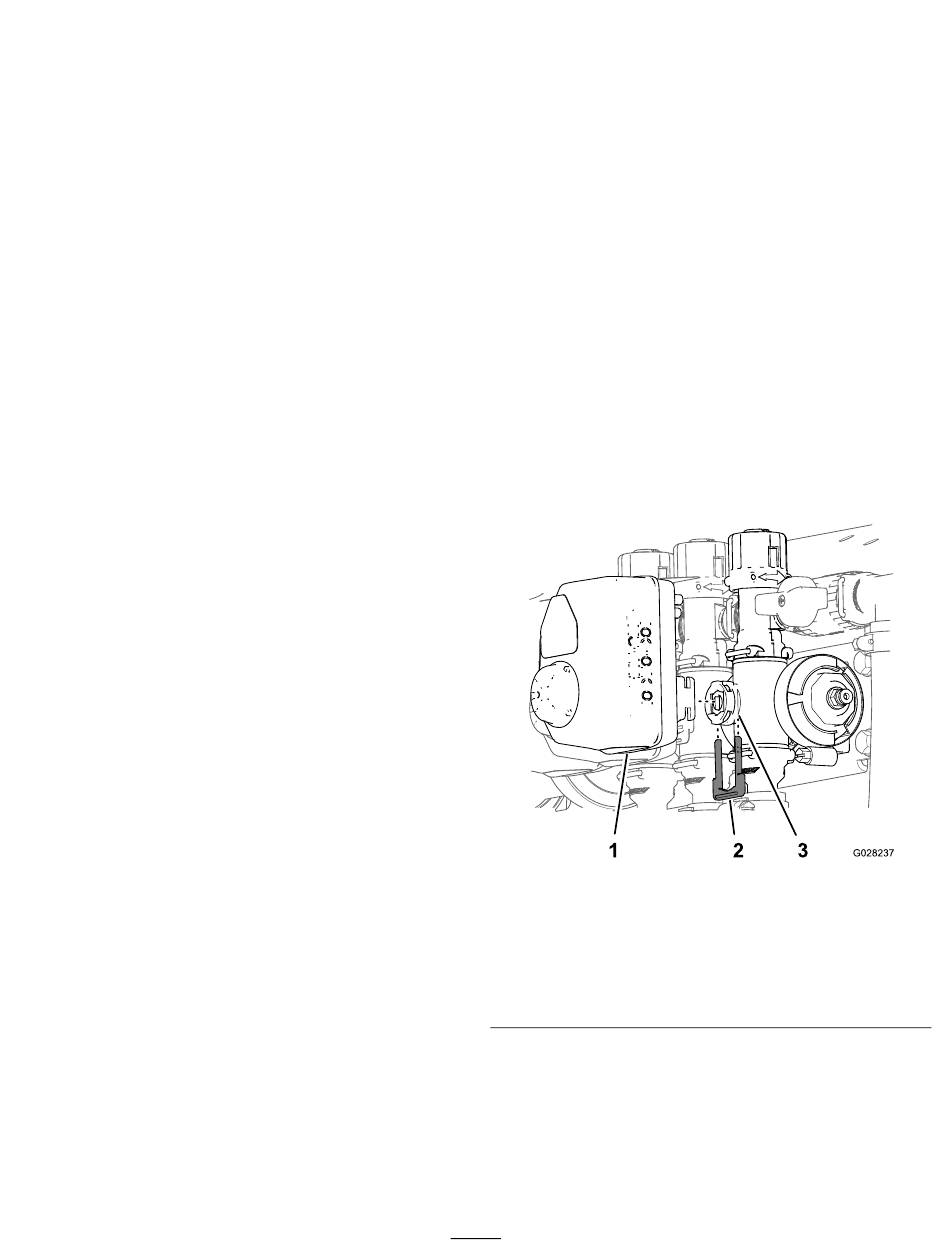

Actionneur de vanne de section de rampe montré
(l'actionneur de vanne d'agitation est similaire)
1. Actionneur de vanne
(vanne de section montré)
2. Étrier de fixation
4. Déposez l'actionneur de la valve de collecteur.
Dépose du régulateur de débit de
collecteur
1. Retirez les colliers et les joints qui fixent le
collecteur du régulateur de débit
65
(Figure 61).
Rapprochez les 2 jambes de
Conservez l'actionneur et l'étrier
Montage de
74).
Figure 61
3. Orifice de tige
(Figure
g028237
62).
