Mesure permettant de constater si un remplacement de la chaîne d'origine Demag est nécessaire
Mesure permettant de constater si un remplacement de la chaîne d'origine Demag est nécessaire. Elle peut être
effectuée selon deux méthodes :
● Mesure avec pied à coulisse :
- de l'usure de maillons individuels Fig. 67, Page 94 ;
- de 11 maillons de la chaîne Fig. 68, Page 94.
● Mesure avec instrument de mesure
- de 11 maillons de la chaîne Fig. 69, Page 95.

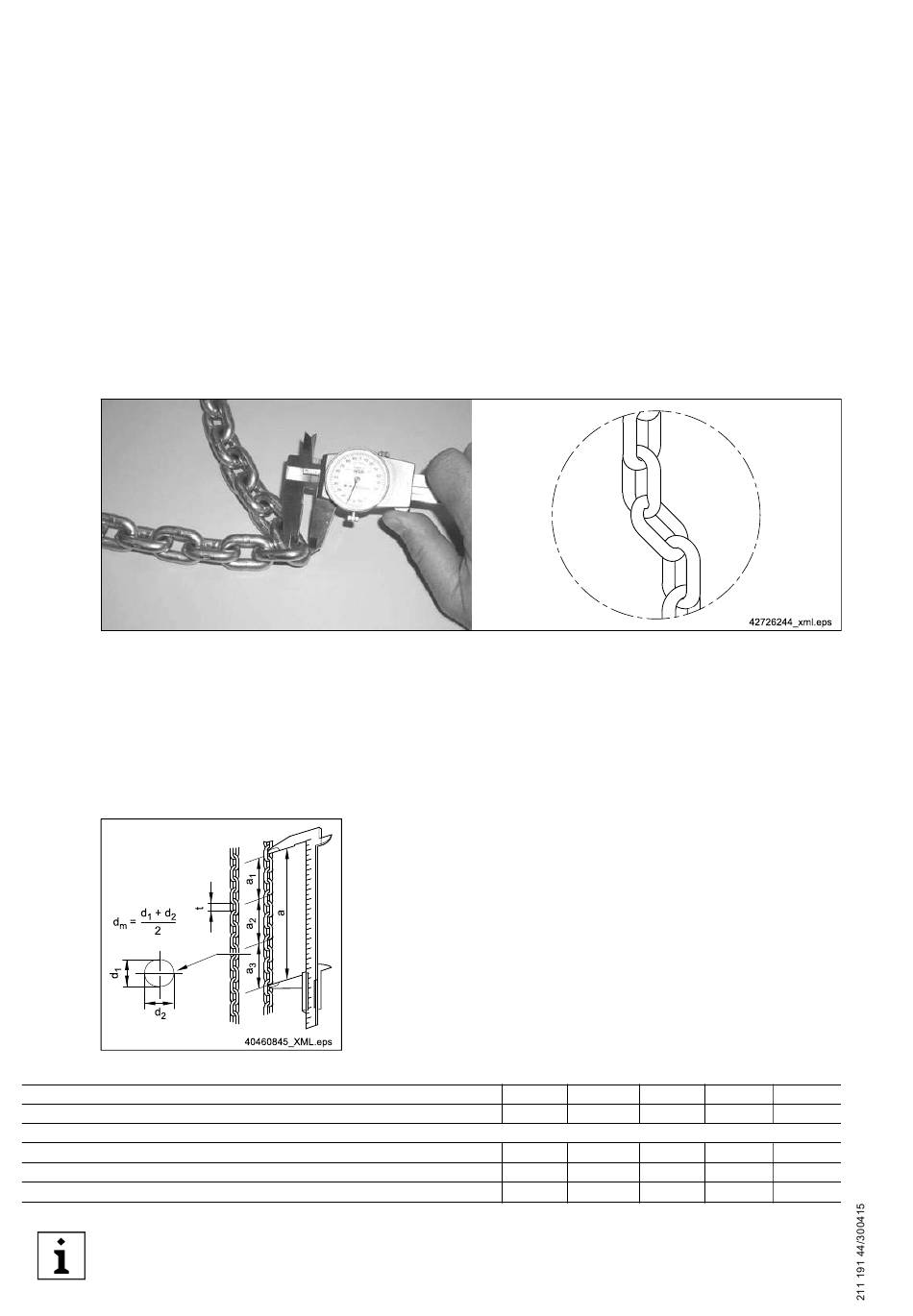

Mesure avec pied à coulisse de l'usure de maillons individuels
Fig. 67
Effectuer un contrôle visuel des points de contact des maillons de chaîne quant à des traces d'usure. Si la chaîne
libre de toute charge n'est pas en position perpendiculaire, cela signifie généralement qu'un maillon individuel est
usé.
Mesurer si nécessaire le diamètre du maillon de la chaîne au point de contact à l'aide d'un pied à coulisse. Pour
les valeurs minimum des diamètres de maillon, cf. « Tab. 56 », Page 94.
Mesure avec pied à coulisse de 11 maillons de la chaîne
Fig. 68
Palan à chaîne Demag
Désignation de la chaîne d x t
Valeurs limites selon DIN 685 partie 5
Mesure de 11 maillons, cote maxi extérieure a = a
Mesure de 1 maillon, cote maxi intérieure t
Mesure du diamètre du maillon de chaîne, cote mini d
Tab. 56
Les valeurs limites s'appliquent à toutes les chaînes d'appareil de levage indiquées sous « Chaînes d'appa‐
reil de levage disponibles », Page 96.
94
Effectuer la mesure de 11 maillons de chaîne avec charge partielle ac‐
crochée à la chaîne.
La mesure de 11 maillons de chaîne peut également s'effectuer gra‐
duellement, c'est-à-dire 2 x 3 et 1 x 5 maillons de chaîne.
L'addition de ces trois valeurs calculées a
ser la valeur limite a. Sinon il est nécessaire d'échanger la chaîne.
Sur les chaînes d'origine Demag, un maillon sur 12 est muni du mar‐
quage Demag.
Si après le montage de la nouvelle chaîne vous constatez une marche
pénible et saccadée, veuillez prévenir notre service après-vente.
Il est impératif d'utiliser des chaînes d'origine Demag. Ce n'est qu'ainsi
que la fiabilité et la durée de vie des palans à chaîne seront garanties.
+ a
+ a
1
2
3
= 0,9 x d
m
DC 1 - 2
DC-Pro 5
[mm]
4,2 x 12,2
5,3 x 15,2
[mm]
144,7
180,3
[mm]
12,8
15,9
[mm]
3,8
4,8
+ a
+ a
ne doit pas dépas‐
1
2
3
DC-Pro 10
DC 15 - 16
DC 25
7,4 x 21,2
8,7 x 24,2
10,5 x 28,2
253
289
337,4
22,4
25,5
29,8
6,7
7,8
9,45
