5.6
Raccordement de la boîte à boutons
5.6.1
Informations générales sur la boîte à boutons
PRUDENCE
Tension électrique
Risque d'accident mortel en cas de mauvais raccordement.
Effectuer le raccordement de la boîte à boutons uniquement selon les données du schéma électrique.
Seul un personnel qualifié est autorisé à effectuer le raccordement.
Hauteur de suspension de la boîte à boutons à environ 1000-1200 mm au-dessus du sol.
5.6.2

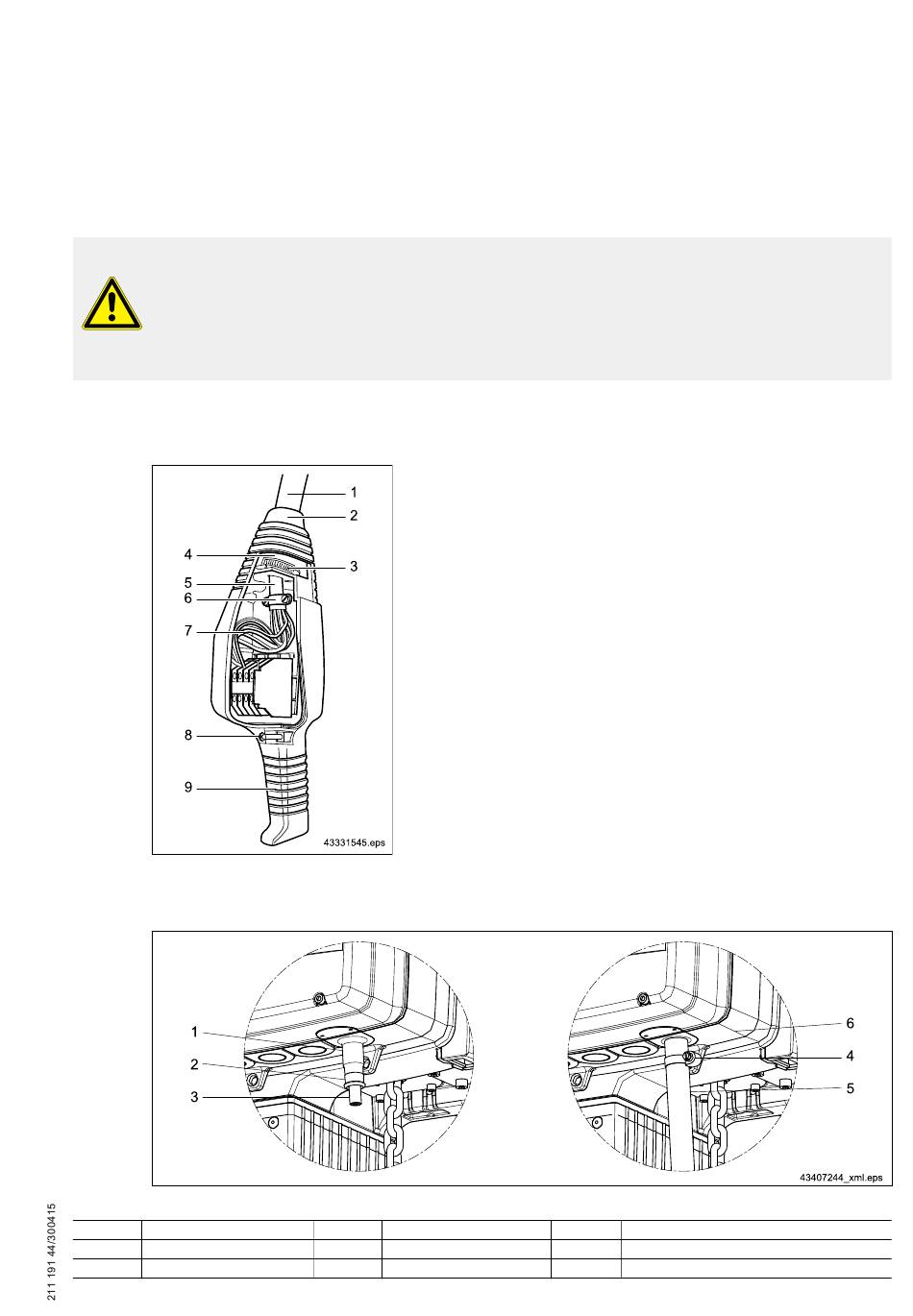

Montage de la boîte à boutons DSK avec câble porteur
Fig. 10
Protection antitraction avec bride intermédiaire
Fig. 11
Rep.
Désignation
1
Manchon passe-câble
2
Gaine souple
Tab. 21
Défaire les trois vis (8) du boîtier. Deux vis se trouvent au-dessous de
la gaine souple spéciale (2).
Retirer la partie inférieure du boîtier (9).
Introduire l'embout protecteur (2) sur le câble porteur (1), déplacer le
câble porteur jusqu'à la butée de la tubulure (4) et fixer le tout au
moyen de la chape de serrage (3).
Faire passer le câble (5) à travers l'élément de serrage (6) et serrer.
Poser les fils de câble (7) et les raccorder soigneusement, cf.
« Schémas électriques », Page 41.
Revisser la partie inférieure (9) du boîtier. Vérifier que les rondelles
d'étanchéité se trouvent sous les têtes de vis (8).
Rep.
Désignation
3
Câble de commande
4
Collier de serrage
Rep.
Désignation
5
Câble porteur avec câble rond à l'intérieur
6
Bride intermédiaire
33
