Pirmā ekspluatācijas sākšana
Ierīce jau rūpnīcā ir sagatavota strāvas padevei ar tālāk norādītajām detaļām.
•
Barošanas bloks kontaktligzdai.
•
Spraudnis ligzdai.
Elektriskais vadojums ir jāveido speciālistam saskaņā ar spēkā esošajiem valsts
un vietējiem noteikumiem.
Uzstādīšanas vietā jābūt pieejamai kontaktrozetei ar 230 voltu spriegumu.

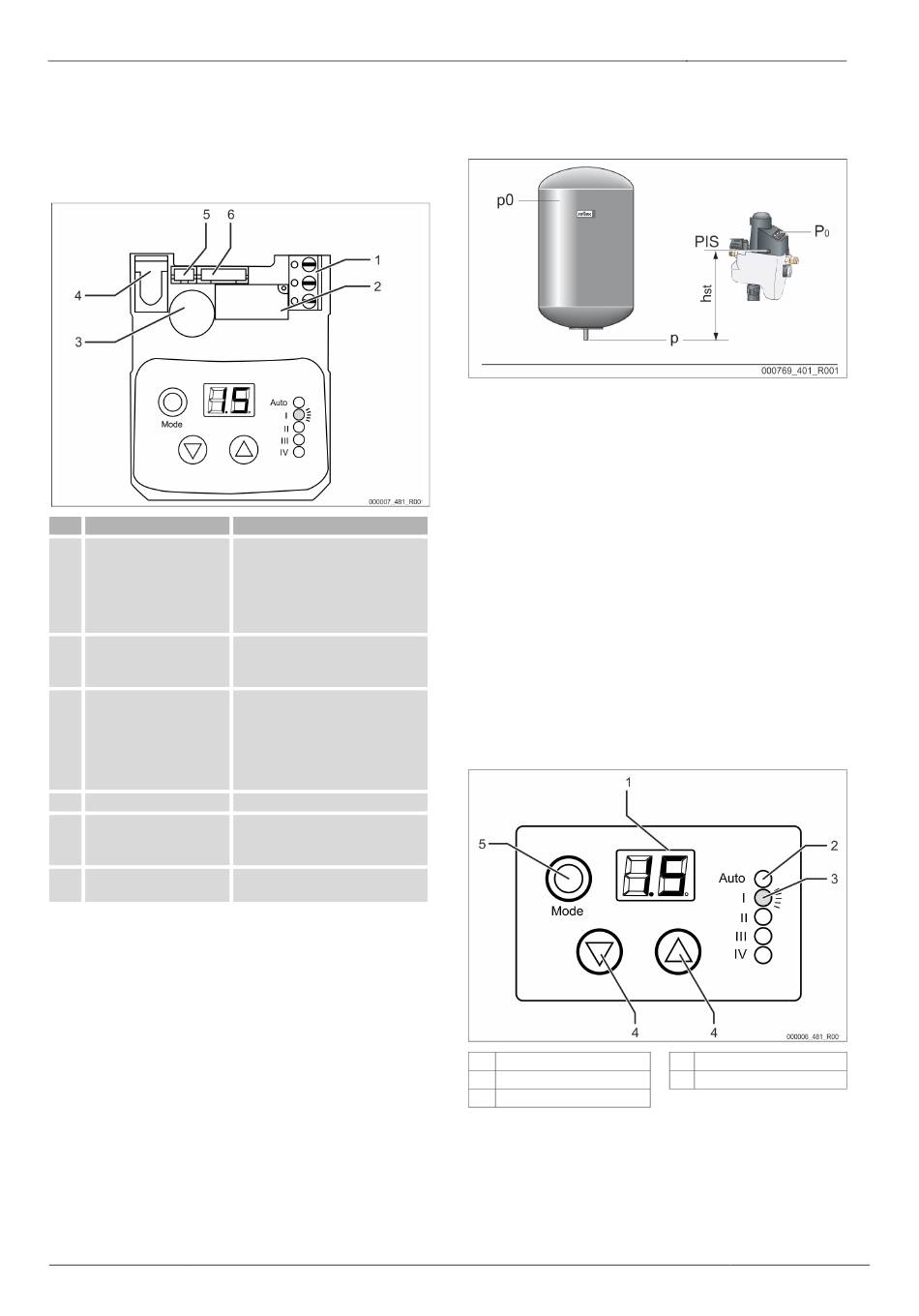

6.5.1
Spaiļu plāns
Nr.
Apzīmējums
1
Bezpotenciāla traucējumu
signalizācijas kontakts
pārvirzīšanai uz ēkas centrālo
vadības sistēmu /
Trīspolu spaile
2
Spiediena sensors –
trīspolu-PH savienotājs
3
Motors,
mikroslēdzis,
Baterija – sešpolu-PH
savienotājs
4
Signālu devējs
5
Spiediena sensors –
trīspolu-PH savienotājs
Integrētā elektriskā lodveida
6
krāna spraudņa spaile
7
Pirmā ekspluatācijas sākšana
Norādījums!
Pareizi veiktu montāžu un ekspluatācijas sākšanu apstipriniet montāžas
un ekspluatācijas sākšanas apliecinājumā. Šī nosacījuma izpilde
nodrošina garantijas prasību atzīšanu.
–
Pirmreizējo ekspluatācijas uzsākšanu un ikgadējo apkopi uzticiet
„Reflex" rūpnīcas klientu servisam.
7.1
Ekspluatācijas sākšanas priekšnoteikumi
•
Ir pabeigta ierīces montāža.
•
Ir izveidoti pieslēgumi pie kopējās sistēmas un dzeramā ūdens sistēmas
•
Ir uzstādīti visi noslēgelementi uz kopējo sistēmu un dzeramā ūdens
sistēmu.
•
Elektropieslēgums ir izveidots atbilstoši spēkā esošajiem valsts un
vietējiem noteikumiem.
•
Ar ierīci savienotie cauruļvadi ir izskaloti un attīrīti no netīrumiem un
metināšanas atlikumiem.
•
Novadīšanas piltuves pieslēgums pie notekūdeņu sistēmas ir izveidots
atbilstīgi spēkā esošajam standartam DIN EN 12056.
•
Komplektā esošais manometrs ir uzstādīts pie spiediena reduktora.
90 — Latviski
All manuals and user guides at all-guides.com
Izvietojums (no kreisās puses uz labo)
•
Komutācijas tilts (normālā
režīmā: tilts starp 1+2, ja ir kļūda:
starp 2+3)
•
Sakne
•
Pārslēgs, lai mainītu slēdžu 1+2
funkcijas
•
Spiediena sensora barošana
•
Spiediena sensora zemējums
•
Spiediena sensora signāls
•
Baterijas pozitīvais pols
•
Baterijas zemējums
•
Motora zemējums
•
Motora barošana
•
Mikroslēdzis
•
Mikroslēdzis
•
Spiediena sensora barošana
•
Spiediena sensora zemējums
•
Spiediena sensora signāls
Fillcontrol Plus Compact — 03.05.2022 - Rev. D
7.2
Minimālā darba spiediena P
Minimālais darba spiediens "P
" ir nepieciešams kopējām sistēmām ar
0
membrānas spiediena izplešanās tvertni.
Nosakiet minimālo darba spiedienu "P
•
Ierīce ir uzstādīta vienā līmenī (h
tvertni:
P
= p0
0
•
Ierīce ir uzstādīta dziļāk nekā membrānas spiediena izplešanās tvertne.
P
= p0 + h
/ 10
0
st
•
Ierīce ir uzstādīta augstāk nekā membrānas spiediena izplešanās tvertne:
P
= p0 - h
/ 10
0
st
P
Minimālais darba spiediens, bar
0
p0
Sākotnējais spiediens membrānas spiediena izplešanās tvertnē, bar
h
statiskais augstums, m
st
Norādījums!
Pildīšanas spiedienu svaigā ūdens papildināšanai kopējā sistēmā
aprēķina šādi:
Pildīšanas spiediens ≥ P
+ 0,3 bar
0
Norādījums!
Veicot projektēšanu, ņemiet vērā, ka iekārtas darbības diapazons
atrodas spiediena uzturēšanas diapazonā starp sākumspiedienu "PA"
un beigu spiedienu "PE".
7.2.1
Minimālā darba spiediena ievadīšana vadības sistēmā
Ievadiet vadības sistēmā minimālā darba spiediena "P0" vērtību.
1
Displejs
2
Gaismas diode „Auto"
3
Gaismas diožu statuss (I–IV)
1.
Demontējiet ierīces melno plastmasas pārsegu.
–
Iespiediet plastmasas pārsega abpusējos fiksatorus un celiet pārsegu
uz augšu.
2.
Iespraudiet spraudni ligzdā.
3.
Uzmontējiet plastmasas pārsegu.
–
Abpusējiem plastmasas pārsega fiksatoriem ir jāfiksējas.
noteikšana vadības sistēmai
0
" ierīcei:
0
= 0) ar membrānas spiediena izplešanās
st
4
Pārslēgšanas taustiņi
5
Taustiņš "Režīms"
