Tehnični podatki

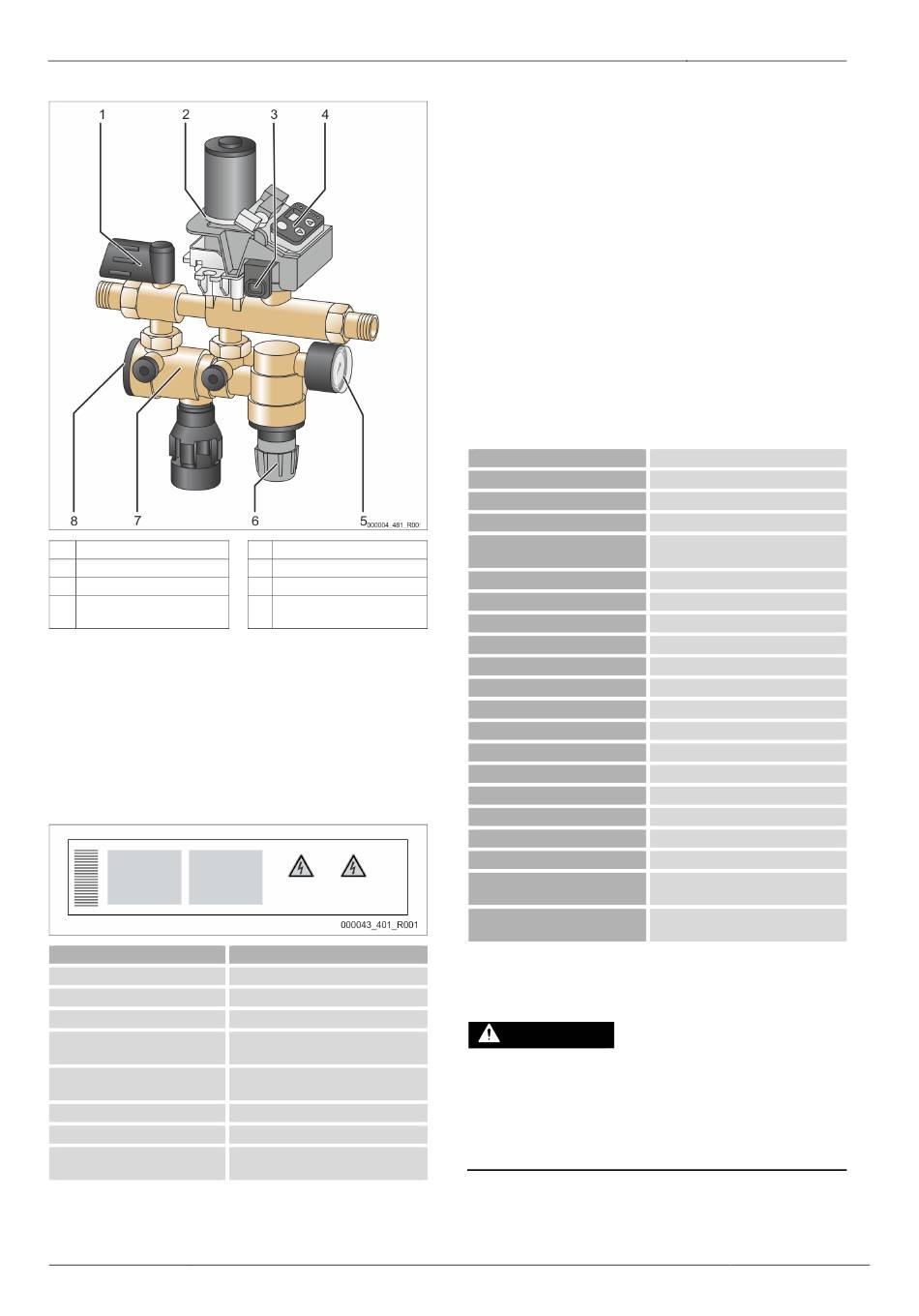

4.2 Pregledni prikaz
1 Zapora
2 Motorna krogelna pipa
3 Tlačni senzor
4 Krmilje/Upravljalno polje
Aparat sestavljajo: zaporna armatura, sistemski ločilnik, prestreznik nesnage,
tlačni senzor, motorna krogelna pipa, regulator tlaka s kontrolnim manometrom
in krmilje. Nastavno območje regulatorja tlaka je 0,5 und 5 bar.
Ohišje je iz tlačno lite medenine. Notranji deli in odtočni lijak so iz kakovostne
umetne mase in elastomera (EPDM).
4.3 Identifikacija
4.3.1 Tipska tablica
Na tipski tablici odčitajte podatke o proizvajalcu, leto izdelave, proizvodno
številko ter tehnične podatke.
Navedbe na tipski tablici
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature
TS
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
64 — Slovenščina
All manuals and user guides at all-guides.com
5 Manometer
6 Regulator tlaka
7 Sistemski ločilnik
8 Zamašek na sistemskem
ločilniku
Pomen
Oznaka naprave
Serijska številka
Minimalni/maksimalni dopustni tlak
Najvišja dovoljena temperatura dotoka
v sistemu
Min. / maks. obratovalna temperatura
(TS)
Leto izdelave
Max. sistemski tlak
Najnižji obratovalni tlak, določen na
kraju samem
Fillcontrol Plus Compact — 03.05.2022 - Rev. D
4.4 Obseg dobave
Obseg dobave je naveden na dobavnici, vsebina pa je prikazana na embalaži.
Osnovna oprema k armaturi za napajanje:
• aparat
• navodila za obratovanje
• napajalnik
• priključna vijačna zveza
• manometer
4.5 Opcijska dodatna oprema
Za napravo je dobavljiva naslednja dodatna oprema:
• kontaktni vodni števec „FQIRA+"
• funkcija mehčanja z Reflex "Fillsoft"-om
• tlačni senzor Reflex „FE"

Napotek!
Z dodatno opremo dobavimo posebna navodila za obratovanje.
5 Tehnični podatki
Dopustna temperatura okolice
Stopnja zaščite
Nivo zvočnega tlaka
Električna moč
Električni priključek
Varovalka
Teža
Višina
Širina
Globina
Priključek za dovod
Priključek za izpust
Napajalni vod za vodo
Maks. tlak dotoka
Min. tlak dotoka
Najv. črpalni tlak
Dopustni obratovalni nadtlak
Dopustna obratovalna temperatura 70 °C
Pretočni medij
Dop. min. obratov. tlak p
0
Izhodni tlak (regulator tlaka)
Izhod brez potenciala (menjalnik) za sporočilo o zbirni motnji, maks.
obremenitev kontaktov 230 V, 2 A
6 Montaža
NEVARNOST
Življenjsko nevarne poškodbe zaradi električnega udara.
Pri dotikanju sklopov, ki so pod napetostjo, se lahko življenjsko nevarno
poškodujete.
• Zagotovite, da bo naprava, v katero se aparat montira, preklopljena v
breznapetostno stanje.
• Zagotovite, da druge osebe naprave ne bodo mogle vklopiti.
• Zagotovite, da bodo montažna dela na električnem priključku aparata
izvajali samo električarji in v skladu z elektrotehničnimi pravili.
> 0 – 45 °C
IP 54
55 dB
350 W
230 V / 50 Hz (priključni kabel dolžine
2 m z napajalnikom in vtičem)
4 A
3,0 kg
304 mm
240 mm
91 mm
RP ½
RP ½
≤ 500 l/h
10 bar
P + 1,3 bar
0
≤ 1,5 bar
10 bar
Pitna voda
1 - 4,5 bar (predhodno nastavljen: 1,5
bar)
0,5 - 5 bar (predhodno nastavljen: 3,0
bar)
