Montagem
6
Montagem
PERIGO
Lesões fatais causadas por choque elétrico.
O contacto com componentes sob tensão provoca lesões fatais.
•
Assegurar que a instalação onde o aparelho vai ser montado está
desligada da corrente.
•
Assegurar que a instalação não possa voltar a ser ligada por terceiros.
•
Assegurar que os trabalhos de montagem na ligação elétrica do
aparelho sejam realizados exclusivamente por um eletricista e de
acordo com as regras eletrotécnicas.
CUIDADO
Perigo de ferimentos devido à saída de fluidos sob pressão
No caso de trabalhos de montagem, desmontagem ou manutenção
realizados de forma incorreta, existe o perigo de queimaduras e ferimentos
nas ligações, se a água ou o vapor quente sob pressão forem subitamente
expelidos.
•
Garantir que os trabalhos de montagem, desmontagem ou
manutenção sejam realizados de forma correta.
•
Garantir que a instalação é despressurizada, antes de realizar trabalhos
de montagem, desmontagem ou manutenção nas ligações.
CUIDADO
Perigo de queimadura em superfícies quentes
As elevadas temperaturas na superfície dos sistemas de aquecimento podem
causar queimaduras na pele.
•
Usar luvas de proteção.
•
Afixar avisos nas proximidades do aparelho que alertem para estes
perigos.
CUIDADO
Perigo de ferimentos devido a quedas ou pancadas
Podem ocorrer contusões devido a quedas ou pancadas em partes da
instalação durante a montagem.
•
Usar equipamento de proteção individual (capacete de proteção,
vestuário de proteção, luvas de proteção, calçado de segurança).
Nota!
Confirmar a correta realização da montagem e colocação em serviço no
certificado de montagem, colocação em serviço e manutenção. Este é o
pressuposto para as reclamações de garantia.
–
A primeira colocação em serviço e a manutenção anual devem ser
confiadas ao serviço de assistência da Reflex.
•
Os dados relativos ao fabricante, ano de construção, número de fabrico e
os dados técnicos podem ser consultados na placa de características ou nas
marcações patentes no acessório. Assegurar que os parâmetros de
operação mínimos e máximos para garantir a manutenção da temperatura
e da pressão sejam respeitados.
•
O aparelho é fornecido com uma ficha (fonte de alimentação) e só pode ser
ligado a uma tomada de ligação à terra isolada.
6.1
Condições de montagem
6.1.1
Verificação do estado de fornecimento
O aparelho é cuidadosamente verificado e embalado antes do fornecimento. No
entanto, podem ocorrer danos durante o transporte.
Proceder como se segue:
1.
Verificar, após a receção da mercadoria, se o equipamento
•
está completo
•
apresenta eventuais danos de transporte.
2.
Documentar os danos.
3.
Contactar a empresa de transporte para reclamar os danos.
6.2
Preparativos
•
O local de montagem tem de ser um espaço bem ventilado e abrigado da
geada, que esteja protegido contra inundações.
•
Manter uma distância suficiente entre o aparelho e a parede.
•
Garantir a acessibilidade ao aparelho para trabalhos de manutenção,
montagem e desmontagem.
40 — Português
All manuals and user guides at all-guides.com
6.3
Montar o aparelho no sistema.
Na montagem, proceder como se segue:
1.
2.
3.
4.
5.
6.
A montagem do aparelho está concluída.
6.4
1
2
Fillcontrol Plus Compact — 03.05.2022 - Rev. D
Procedimento
ATENÇÃO
Danos causados por uma montagem inadequada
Devido às ligações das tubagens ou às aparelhagens do sistema podem
produzir-se cargas adicionais no aparelho.
•
Assegurar uma montagem livre de tensões (sem binários) e de
vibrações das ligações dos tubos do aparelho ao sistema.
•
Se necessário, providenciar um suporte para as tubagens ou
aparelhagens.
Instalar a respetiva tubagem de ligação entre a rede de água potável e o
aparelho.
–
Assegurar que não ocorre estagnação no circuito da água.
Instalar a tubagem de saída entre o aparelho e o sistema.
–
Escolher dimensões adequadas (comprimento / diâmetro) para a
tubagem de saída do aparelho.
–
Assegurar que a perda de pressão nesta tubagem é < 0,3 bar em
qualquer estado operacional.
Após a instalação, lavar muito bem as tubagens.
–
Isso evita danos causados por sujidades.
Ter em atenção o sentido de fluxo correto do aparelho.
–
Ter em atenção a marcação do sentido de fluxo no invólucro do
acessório.
Montar o aparelho entre a tubagem de ligação da rede de água potável e a
tubagem de saída para o sistema.
–
Utilizar a união roscada de ligação fornecida com o equipamento.
Instalar a tubagem de descarga com dimensões adequadas (comprimento
/ diâmetro) no aparelho.
–
Ao ligar o funil ao sistema de águas residuais, garantir que a norma
DIN EN 12056 aplicável é cumprida.
Nota!
Utilizar um filtro de água potável em conformidade com a norma
DIN EN 13443 e um contador de água.
•
Isto garante um funcionamento duradouro e sem problemas.
Nota!
Utilizar um sensor de pressão adicional, se for utilizado um sistema de
tratamento de água.

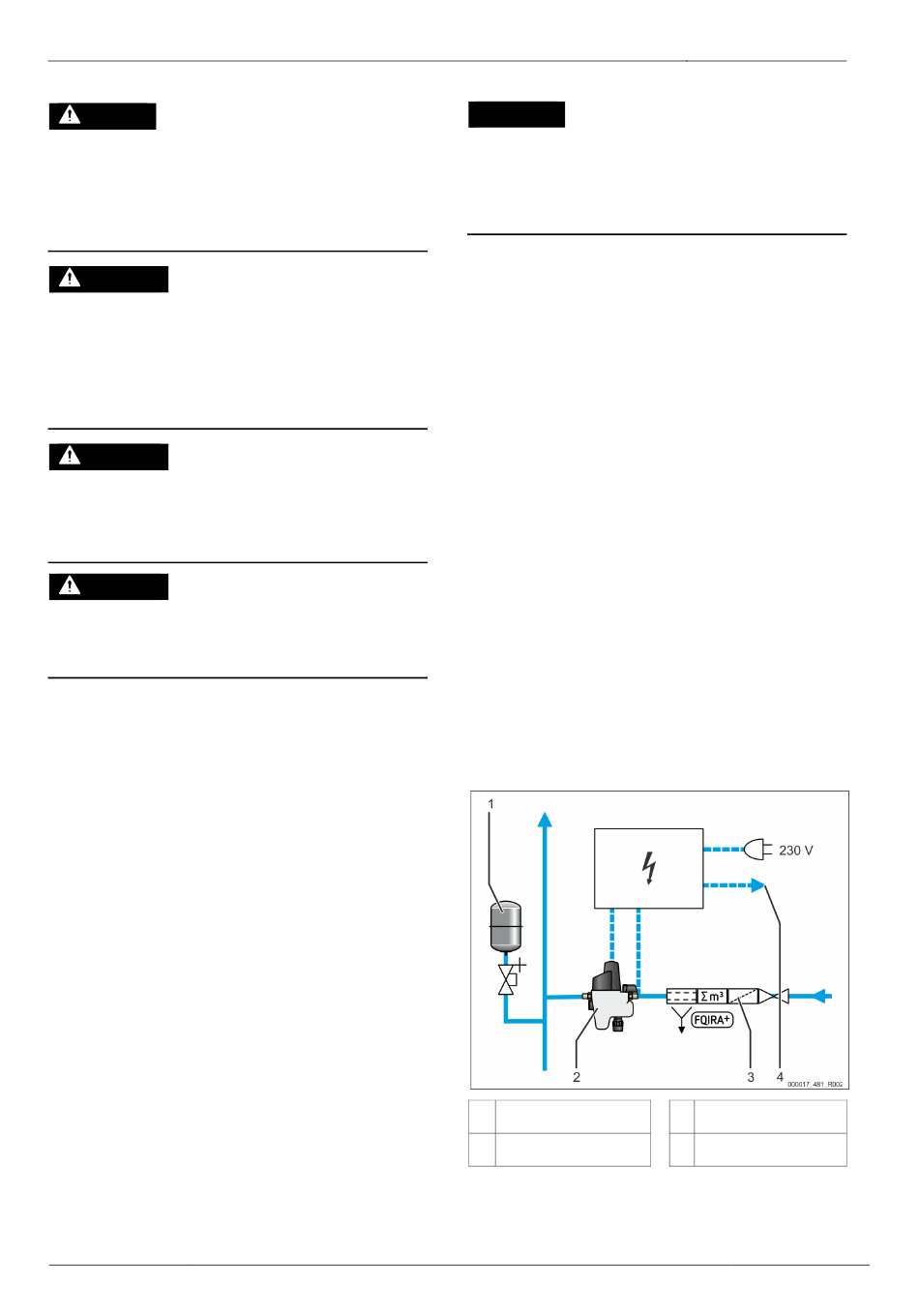

Esquema de ligação
Vaso de expansão com
membrana
Acessório de reposição
Fillcontrol
Contador de água por
3
contacto
4
Falha coletiva
