6.
Pro nastavení požadovaného minimálního provozního tlaku „P
přepínací tlačítka (4).
7.
Poté ještě jednou stiskněte tlačítko mode (5), abyste zadání minimálního
provozního tlaku „P
" potvrdili.
0
Zadání minimálního provozního tlaku „P
Upozornění!
V případě potřeby lze stisknutím tlačítka „mode" (5) aktivovat
doplňovací automatiku na dobu 3 vteřin.
•
LED „auto" svítí v případě aktivace zeleně.
7.2.2
Nastavení redukčního ventilu
Redukční ventil přístroje je ze závodu nastaven na 3,0 bar.
Nastavovací tlak pro přístroj musí být nastaven s redukčním ventilem.
–
Nastavovací tlak minimum: minimální provozní tlak p
–
Nastavovací tlak maximum: Reakční tlak pojistného ventilu systému
zařízení p
– 0,5 bar.
sv
Nastavte redukční ventil takto:
1.
Odstraňte izolaci přístroje.
2.
Ujistěte se, že vstupní tlak je alespoň o 1,3 bar vyšší než požadovaný
minimální provozní tlak „p
".
0
3.
Odjistěte rukojeť nastavení tlaku stažením dolů.
4.
Nastavte požadovaný tlak.
–
Výstupní tlak lze zvýšit otočením rukojeti nastavování tlaku po směru
hodinových ručiček nebo v opačném směru snížit.
5.
Namontujte zkušební manometr.
6.
Na zkušebním manometru načtěte přímo zvolené nastavení, 4.2
"Přehled", 80.
7.
Po nastavení požadovaného tlaku posuňte rukojeť nastavování tlaku pro
uzavření znovu směrem nahoru.
8.
Demontujte zkušební manometr.
Nastavení je ukončeno.
7.2.3
Plnění zařízení vodou
Naplňte systém zařízení čerstvou vodou ze sítě pitné vody.
Postupujte následovně:
1.
Stiskněte a podržte tlačítko dolů a stiskněte současně, po dobu dvou vteřin,
třikrát tlačítko nahoru na ovládacím panelu řízení.
–
Rozsvítí se LED „III" (doba plnění) a spustí se plnění.
2.
Stiskněte dvakrát tlačítko „mode" a plnění systému zařízení se zastaví.
LED „auto" svítí zeleně a plnění systému zařízení je ukončeno.
Během plnění systému zařízení je udržován zadaný plnicí tlak (časovací jednotka
a sledování cyklů jsou během této doby vypnuty).
Upozornění!
Plnění zařízení lze spustit jen tehdy, když je nastavený naměřený tlak
nižší než P
!
0
Upozornění!
Plnění systému zařízení končí automaticky po dvou hodinách.
Upozornění!
Je-li doba plnění systémem zařízení po dvou hodinách překročena,
dojde k hlášení poruchy.
8.3
Hlášení poruch
ER kód
typ chyby
E1 "auto" bliká červeně
•
překročena doba doplňování
•
cykly doplňování překročeny
E2 "auto" bliká červeně
•
Překročena doba chodu plnění
zařízení
All manuals and user guides at all-guides.com
" stiskněte
0
" je ukončeno.
0
+ 0,5 bar
0
příčina chyby
Doplňování běží déle než 10
min.
Max. 2 dopl. cykly v jedné
hodině byly překročeny.
Zařízení bylo plněno déle než 2
hodiny.
Fillcontrol Plus Compact — 03.05.2022 - Rev. D
Upozornění!
Pro hlášení poruchy, 8.3 "Hlášení poruch", 83.
7.2.4
Vyčistit lapač nečistot
Vyčistěte lapač nečistot po naplnění systému zařízení čerstvou vodou, 9
"Údržba", 84.
8
Provoz
8.1
Pracovní režimy
8.1.1
Automatický provoz
V automatickém provozu kontroluje řízení proces doplňování.
•

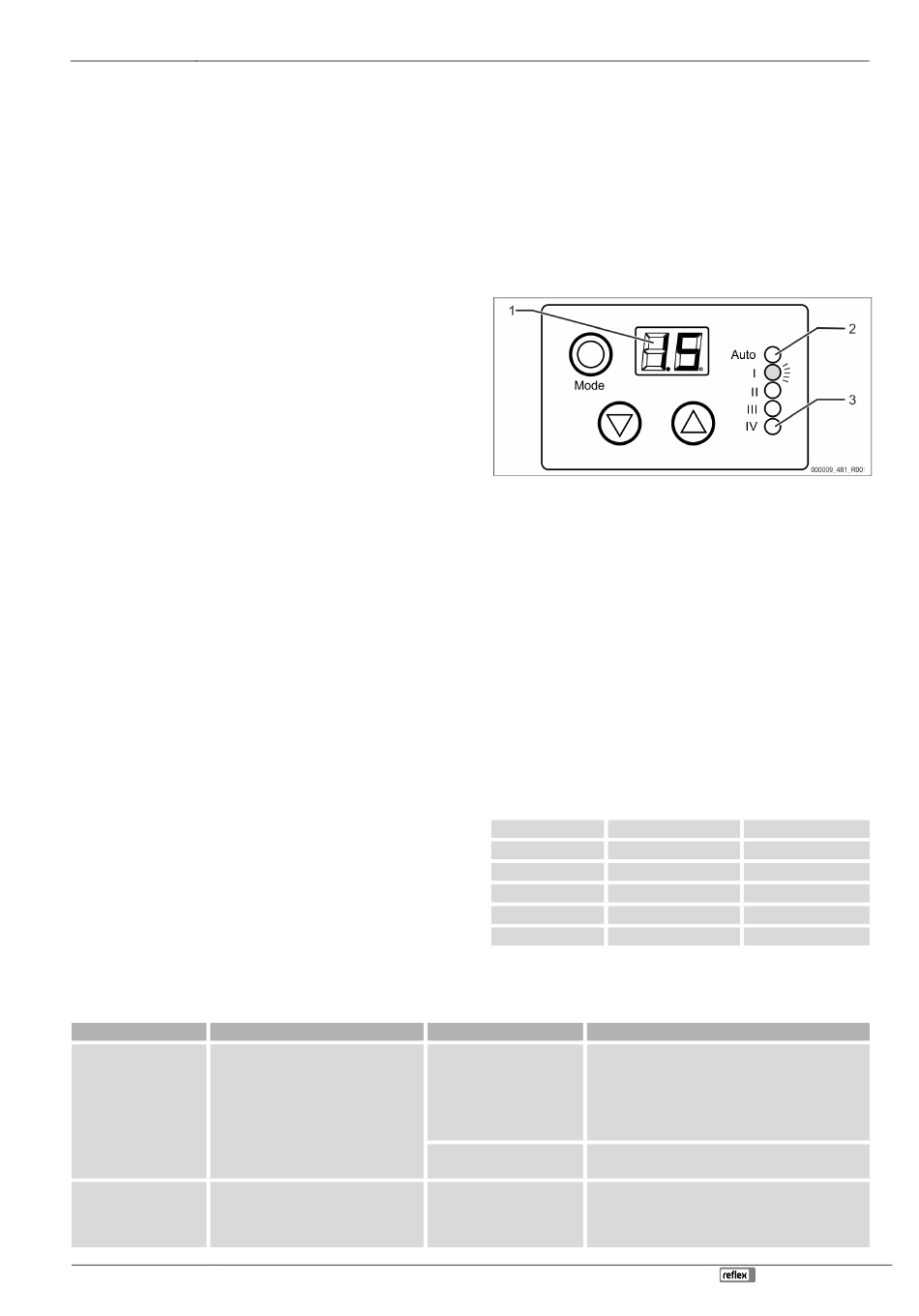

LED „auto" (2) svítí zeleně. Na displeji (1) se zobrazí naměřený tlak.
•
V případě nedosažení požadované hodnoty se doplní čerstvá voda ze sítě
pitné vody.
•
V případě překročení druhé požadované hodnoty se doplňování vypne.
•
Během doplňování svítí LED „auto" (2) zeleně a současně bliká LED "IV" (3)
jako vizuální signál červeně.
Upozornění!
Doba chodu doplňování a cykly doplňování jsou kontrolovány. Při
překročení uzavře přístroj doplňování a aktivuje se odpovídající hlášení
poruchy.
8.1.2
Funkce nouzového zavření
V případě výpadku napětí se spustí funkce nouzového zavření. Přístroj se vypne:
•
Kulový motor s pohonem se zavře pomocí zabudované baterie.
•
Po skončení zavíracího procesu elektronika již není napájena baterií.
–
Nejsou možné žádné další akce.
8.2
Originální nastavení v servisním menu
údaj 1 LED "II"
doplňovací cykly
údaj 2 LED "III"
doba plnění (první plnění)
údaj 3 LED "IV"
max. doba doplňování
údaj 4
akustický signál
údaj 5
bod zavření hystereze
údaj 6
bod otevření hystereze
vyhledávání/odstraňování chyb
•
Vyhledejte netěsnost v síti a odstraňte ji
•
Zkontrolujte nastavení redukčního ventilu
•
Potvrďte chybu (stiskněte tlačítko "mode" po dobu 3
vteřin)
•
při úpravě vody musí být zabudovaný externí
tlakový senzor „reflex FE"
•
Vyhledejte netěsnost v síti a odstraňte ji
•
Zkontrolujte nastavení redukčního ventilu
•
Zkontrolujte nastavení redukčního ventilu
•
Vyhledejte netěsnost v síti a odstraňte ji
•
Potvrďte chybu (stiskněte tlačítko "mode" po dobu 3
vteřin)
Provoz
3 cykly
2 hodiny
10 min
ZAP
0.3 bar
0,1 bar
Česky — 83
