6. Pritisnite izbirne tipke (4) za nastavitev potrebnega minimalnega
obratovalnega tlaka „P ".
0
7. Nato na koncu še enkrat pritisnite tipko Mode (5) za potrditev vnosa
minimalnega obratovalnega tlaka „P
Vnos minimalnega obratovalnega tlaka „P

Napotek!
Po potrebi lahko s pritiskom na tipko „Mode" (5) aktivirate avtomatiko
dodajanja za 3 sekunde.
• LED „Avtom" sveti pri vklopu neprekinjeno.
7.2.2 Nastavite regulator tlaka
Regulator tlaka aparata je tovarniško nastavljen na 3,0 bar.
Nastavni tlak aparata je treba nastaviti z regulatorjem tlaka.
– Minimalni nastavni tlak: minimalni obratovalni tlak p
– Maksimalni nastavni tlak: Vklopni tlak varnostnega ventila sistema naprav
p – 0,5 bar.
sv
Regulator tlaka nastavite na sledeči način:
1. Odstranite izolacijo aparata.
2. Zagotovite, da bo vhodni tlak najmanj za 1,3 bar višji od želenega
minimalnega obratovalnega tlaka „p
3. Odpahnite ročaj za nastavitev tlaka s potegom navzdol.
4. Nastavite želeni tlak.
– Izhodni tlak lahko z vrtenjem ročaja za nastavitev tlaka v smeri
urnega kazalca povišate ali v nasprotni smeri znižate.
5. Montirajte preskusni manometer.
6. Na preskusnem manometru neposredno odčitajte izbrano nastavitev,
 4.2 "Pregledni prikaz",  64.
7. Po nastavitvi potrebnega tlaka potisnite ročaj za nastavitev tlaka spet
navzgor, da ga boste zapahnili.
8. Demontirajte preskusni manometer.
Nastavitev je zaključena.
7.2.3 Polnjenje posode z vodo
Napolnite sistem naprav s svežo vodo iz omrežja pitne vode.
Storite naslednje:
1. Pritisnite in držite tipko za navzdol in pritisnite istočasno znotraj dveh
sekund tri krat tipko za navzgor na upravljalnem polju krmilja.
– LED „III" (čas polnjenja) sveti in polnjenje se požene.
2. Pritisnite dva krat tipko „Mode" in polnjenje sistema naprav se bo ustavilo.
LED „Avtom" sveti zeleno in kaže, da je polnjenje sistema naprav zaključeno.
Med polnjenjem sistema naprav se vnesen polnilni tlak vzdržuje na zahtevani
vrednosti (nadzor časa in nadzor ciklov pa sta med tem izklopljena).
 Napotek!
Polnjenje naprave lahko poženete samo, če je nastavljen dejanski tlak
manjši od P !
0
 Napotek!
Polnjenje sistema naprav se samodejno konča po dveh urah.

Napotek!
Če se čas za polnjenje sistema naprav po dveh urah prekorači, se prikaže
sporočilo o motnji.
8.3 Sporočila o motnji
ER-koda Vrsta napake
E1 "Avtom" utripa rdeče • Čas napajanja je prekoračen.
• Cikli napajanja so prekoračeni.
E2 "Avtom" utripa rdeče • Čas teka polnjenja naprave je bil
prekoračen.
All manuals and user guides at all-guides.com
".
0
" ist je zaključen.
0
+ 0,5 bar
0
".
0
Vzrok napake
Napaja se že dlje kot 10 min.
Maks. 2 cikla napaj. v eni uri sta
bila prekoračena.
Naprava se je polnilna dlje kot
2 uri.
Fillcontrol Plus Compact — 03.05.2022 - Rev. D

Napotek!
Za sporočilo o motnji,  8.3 "Sporočila o motnji",  67.
7.2.4 Čiščenje prestreznika nesnage
Očistite prestreznik nesnage po polnjenju sistema naprav s svežo vodo,  9
"Vzdrževanje",  68.
8 Obratovanje
8.1 Obratovalni načini
8.1.1 Avtomatsko obratovanje
V avtomatskem obratovanju nadzoruje krmilje proces napajanja.

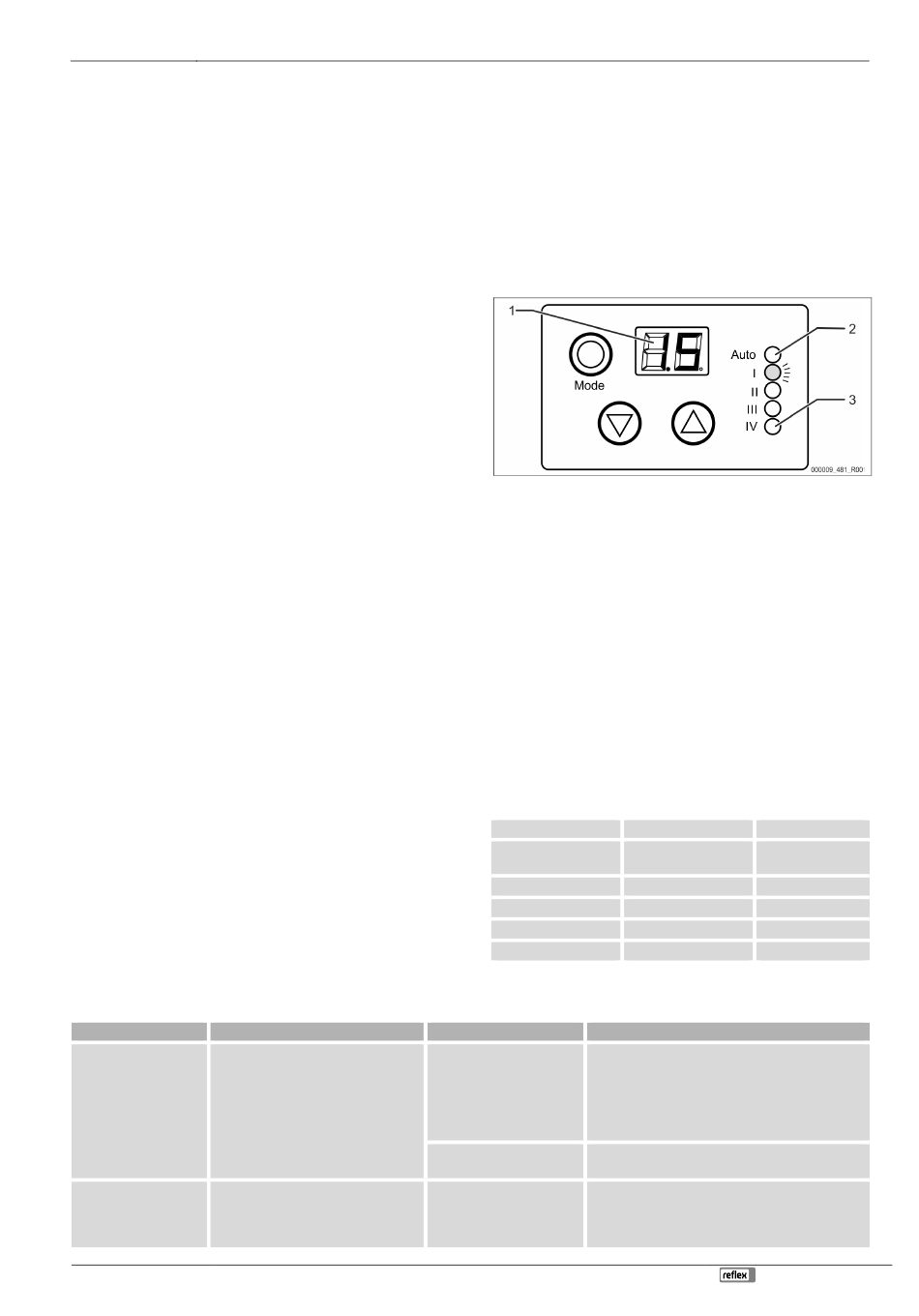

• LED „Avtom" (2) sveti zeleno. Na zaslonu (1) se prikaže dejanski tlak.
• Pri padcu vrednosti pod zahtevano vrednost, se dovaja sveža voda iz
omrežja pitne vode.
• Po prekoračenju druge zahtevane vrednosti se napajanje izklopi.
• Med napajanjem sveti LED „Avtom" (2) zeleno, LED "IV" (3) pa istočasno
utripa rdeče kot vizualni signal.

Napotek!
Čas trajanja napajanja in cikli napajanja se nadzorujejo. Pri prekoračenju
aparat zapre napajanje in vklopi ustrezno sporočilo o motnji.
8.1.2 Funkcija zasilnega zapiranja
Pri izpadu napetosti se vklopi funkcija zasilnega zapiranja. Aparat se izklopi:
• Vgrajena baterija zapre motorno krogelno pipo.
• Po končanem zapiranju baterija preneha napajati elektronske
komponente.
– Nobenih drugih funkcij ni več mogoče izvesti.
8.2 Tovarniške nastavitve v servisnem meniju
Prikaz 1 LED "II" Cikli polnjenja
Prikaz 2 LED "III" Čas polnjenja (prvo
polnjenje)
Prikaz 3 LED "IV" Maks. čas napajanja
Prikaz 4 Zvočni signal
Prikaz 5 Točka zapiranja histereze
Prikaz 6 Točka odpiranja histereze 0,1 bar
Iskanje/Odprava napake
• Poiščite in odpravite netesno mestu v omrežju.
• Preverite nastavitev regulatorja tlaka.
• Potrdite napako (tipko "Mode" držite 3 sek.
pritisnjeno).
• Pri uporabi priprave vode mora biti vgrajen zunanji
tlačni senzor „reflex FE".
• Poiščite in odpravite netesno mestu v omrežju.
• Preverite nastavitev regulatorja tlaka.
• Preverite nastavitev regulatorja tlaka.
• Poiščite in odpravite netesno mestu v omrežju.
• Potrdite napako (tipko "Mode" držite 3 sek.
pritisnjeno).
Obratovanje
3 cikli
2 uri
10 min.
VKL.
0,3 bar
Slovenščina — 67
