6
Montáž
NEBEZPEČENSTVO
Životu nebezpečné poranenia v dôsledku zasiahnutia elektrickým prúdom.
Pri dotyku so súčiastkami vedúcimi prúd vznikajú životu nebezpečné
poranenia.
•
Zaistite, aby bolo zariadenie, do ktorého sa montuje prístroj, zapnuté
bez elektrického napätia.
•
Zaistite, aby sa zariadenie nemohlo znovu zapnúť inými osobami.
•
Zaistite, aby sa montážne práce na elektrickej prípojke prístroja
prevádzali len prostredníctvom odborníka na elektrinu a podľa
elektrotechnických predpisov.
POZOR
Nebezpečenstvo poranenia v dôsledku kvapaliny unikajúcej pod tlakom
Na prípojkách môže dôjsť pri chybnej montáži, demontáži alebo
údržbárskych prácach k popáleninám a poraneniam, keď horúca voda alebo
horúca para pod tlakom náhle uniká.
•
Zaistite odbornú montáž, demontáž alebo údržbárske práce.
•
Zaistite, aby zariadenie bolo bez tlaku skôr, než prevediete montáž,
demontáž alebo údržbárske práce na prípojkách.
POZOR
Nebezpečenstvo popálenia na horúcich povrchoch
Vo vykurovacích zariadeniach môže dôjsť prostredníctvom vysokých
povrchových teplôt k popáleninám kože.
•
Noste ochranné rukavice.
•
Upevnite zodpovedajúce varovné pokyny v blízkosti prístroja.
POZOR
Nebezpečenstvo poranenia vplyvom pádov alebo nárazov
Modriny vplyvom pádov alebo nárazov na častiach zariadenia počas
montáže.
•
Noste osobnú ochrannú výstroj (ochrannú helmu, ochranný odev,
ochranné rukavice, bezpečnostnú obuv).
Upozornenie!
Potvrďte odbornú montáž a uvedenie do prevádzky v potvrdení o
montáži, uvedení do prevádzky a údržbe. Toto je predpokladom pre
nároky na poskytnutie záruky.
–
Nechajte previesť prvotné uvedenie do prevádzky a ročnú údržbu
prostredníctvom zákazníckeho servisu podniku firmy Reflex.
•
Údaje k výrobcovi, roku výroby, číslu výrobcu ako aj technické údaje
získajte z typového štítka príp. značiek na armatúre. Rešpektujte to, že
prevádzkové parametre sa pre tepelnú poistku a tlakovú poistku ani
neprekročia, ani neprekročia smerom dole.
•
Prístroj sa dodáva so zástrčkou (sieťovým dielom) a smie sa pripojiť len na
uzemnenú zásuvku s ochranným kontaktom.
6.1
Montážne predpoklady
6.1.1
Kontrola stavu pri dodaní
Prístroj sa pred expedíciou dôkladne skontroluje a zabalí. Poškodenia počas
prepravy sa nedajú vylúčiť.
Postupujte nasledovne:
1.
Skontrolujte po príjme tovaru dodávku.
•
Na kompletnosť.
•
Na možné poškodenia v dôsledku prepravy.
2.
Dokumentujte poškodenia.
3.
Kontaktujte špeditéra, aby ste reklamovali škody.
6.2
Prípravy
•
Miesto inštalácie musí byť nemrznúci a dobre prevetraný priestor, ktorý je
chránený pred záplavami.
•
Dodržujte dostatočný odstup prístroja k stene.
•
Prístroj musí byť prístupný pre údržbu, montáž a demontáž.
All manuals and user guides at all-guides.com
Fillcontrol Plus Compact — 03.05.2022 - Rev. D
6.3
Realizácia
POZOR
Škody v dôsledku neodbornej montáže
cez prípojky potrubí alebo cez aparáty zariadení môžu vzniknúť dodatočné
zaťaženia prístroja.
•
Zaistite montáž potrubných prípojok prístroja k zariadeniu bez
napnutia a bez oscilácií.
Postarajte sa v prípade potreby o podperu potrubí alebo aparátov.
Montujte prístroj na systém zariadení.
Postupujte pri montáži nasledovne:
1.
Ukladajte zodpovedajúce prípojné potrubie od vodovodnej siete k
prístroju.
–
Rešpektujte to, že nevzniká žiadna stagnácia v okruhu vody.
2.
Ukladajte potrubie na strane výstupu od prístroja k systému zariadení.
–
Zvoľte zodpovedajúci rozmer (dĺžka / priemer) pre potrubie prístroja
na strane výstupu.
–
Rešpektujte to, že strata tlaku v tomto potrubí je v každom
prevádzkovom stave < 0,3 bar.
3.
Vypláchnite po uložení potrubia dôkladne.
–
Tým sa zabráni poškodeniam v dôsledku nečistôt.
4.
Rešpektujte správny smer toku prístroja.
–
Rešpektujte označenie smeru toku na kryte armatúry.
5.
Namontujte prístroj medzi prípojným potrubím vodovodnej siete a
výstupným potrubím k systému zariadení.
–
Použite súčasne dodávanú pripojovaciu nákrutku.
6.
Namontujte odtokové potrubie s dostatočným rozmerom (dĺžka / priemer)
na prístroji.
–
Rešpektujte pri prípojke lievika na systém odpadových vôd to, aby
bola dodržaná platná norma DIN EN 12056.
Montáž prístroja je ukončená.
Upozornenie!
Použite filter pitnej vody podľa DIN EN 13443 a zariadenie vodomeru.
•
Tým je zabezpečená trvalá a bezchybná funkcia.
Upozornenie!
Použite prídavný tlakový senzor pri použití úpravy vody.

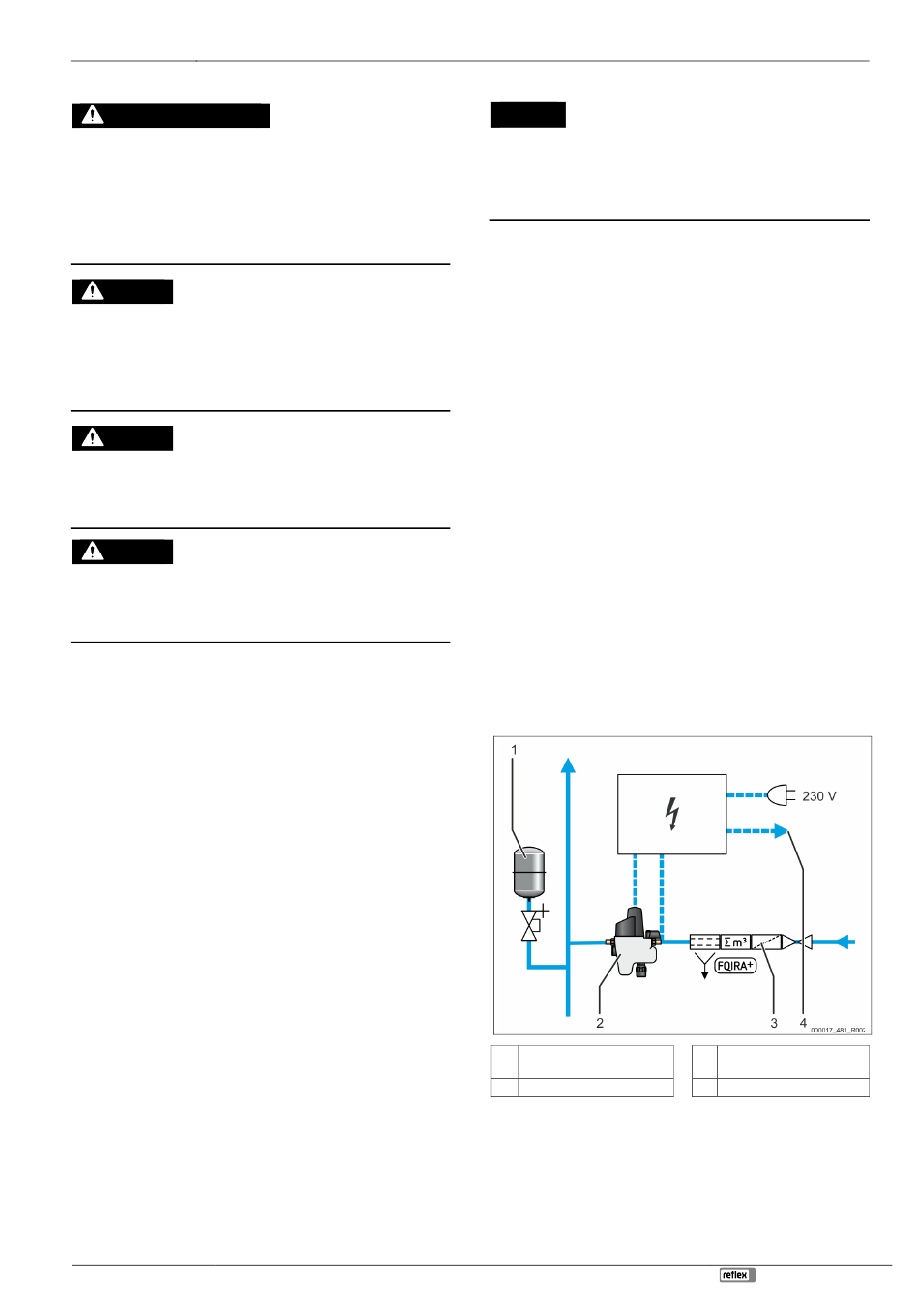

6.4
Schéma zapojenia
1
Tlaková expanzná nádoba- s
membránou
2
Fillcontrol Dopĺňacia armatúra
Montáž
3
Kontaktný vodomer
4
Hromadná porucha
Slovensky — 73
