4 Cihaz açıklaması
4.1 Açıklama
Bu cihaz, ısıtma ve soğutma suyu sistemlerinin içme suyu şebekesinden gelen
temiz su ile kontrollü ve DIN EN 1717 doğrultusunda güvenli bir şekilde
doldurulmasını ve takviye edilmesini sağlar. Takılan sistem ayırıcısı "BA" (DIN EN
12729'a göre), tesis suyunun ısıtma ve soğutma suyu sistemlerinden içme suyu
şebekesine geri akmasını engeller. Cihaz, içme suyu şebekesi ile ısıtma veya
soğutma suyu sistemlerinin arasına bağlantı için DIN EN 12828 uyarınca
müsaadelidir.

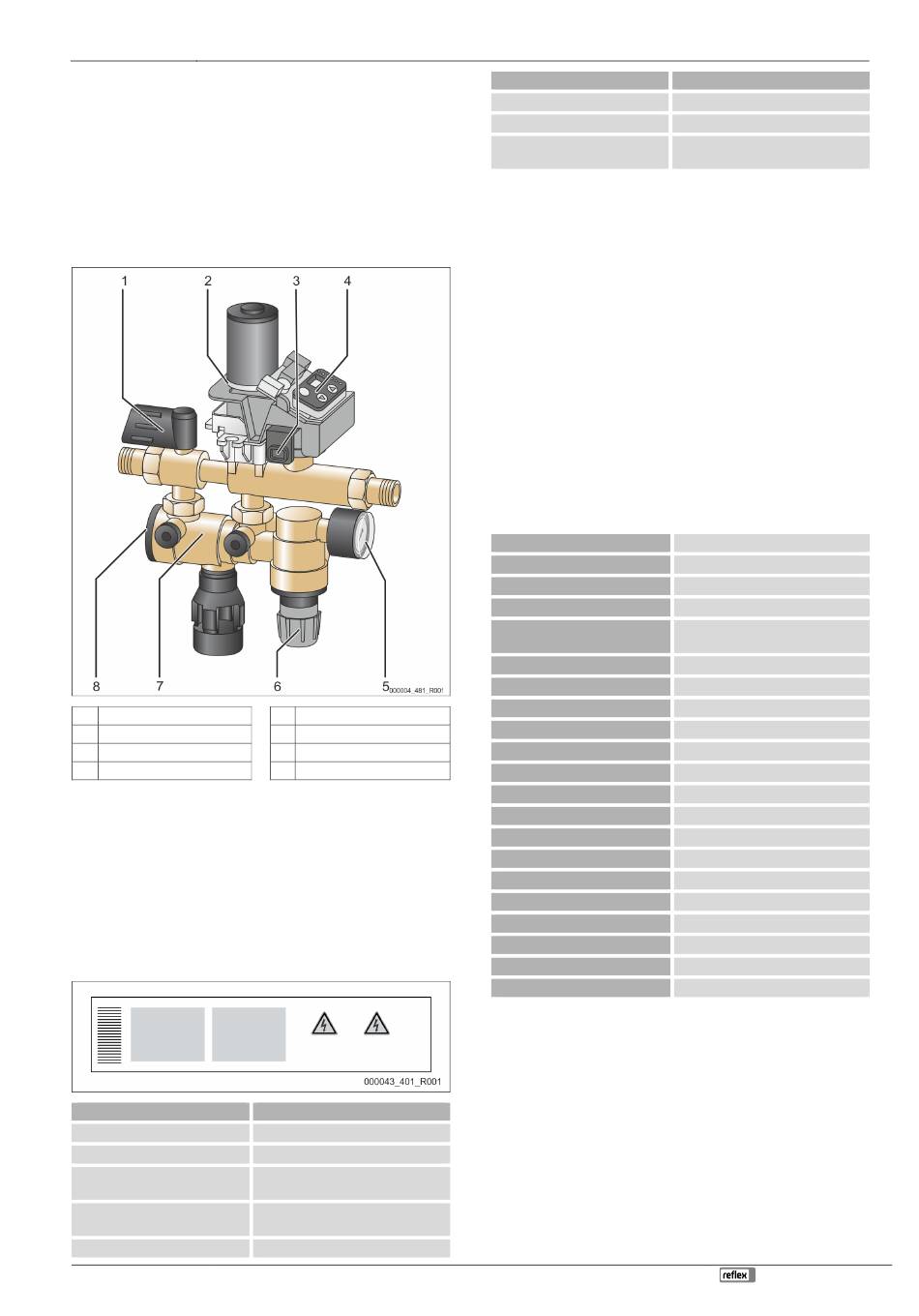

4.2 Genel görünüm
1 Açma-kapama düzeneği
2 Motorlu küresel vana
3 Basınç sensörü
4 Kumanda/Kumanda alanı
Cihaz bir kesme armatüründen, sistem ayırıcından, kir tutucudan, basınç
sensöründen, motorlu küresel vanadan, kontrol manometreli bir basınç
düşürücüden ve kumandadan meydana gelmektedir. Basınç düşürücünün ayar
aralığı 0,5 ve 5 bar arasındadır.
Gövde sıcak preslenmiş pirinçten oluşur. İç parçalar ve tahliye hunisi birinci sınıf
plastik ve elastomerden oluşur (EPDM).
4.3 Tanımlama
4.3.1 Tip levhası
Model plakasında üretici, üretim yılı, üretim numarası ve teknik bilgileri
bulabilirsiniz.
Tip plakasındaki yazı
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS Min. / maks. işletim sıcaklığı (TS)
All manuals and user guides at all-guides.com
5 Manometre
6 Basınç düşürücü
7 Sistem ayırıcı
8 Sistem ayırıcı kilidi
Anlamı
Cihaz tanımı
Seri numarası
Müsaade edilen minimum / maksimum
basınç
İzin verilen maksimum sistem giriş
sıcaklığı
Fillcontrol Plus Compact — 03.05.2022 - Rev. D
Tip plakasındaki yazı
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
4.4 Teslimat kapsamı
Teslimatın kapsamı sevk irsaliyesinde tanımlanır ve içerik ambalajın üzerinde
gösterilir.
Takviye armatürüne yönelik temel donanım:
• Cihaz
• Kullanım kılavuzu
• Şebeke parçası
• Vida bağlantısı
• Manometre
4.5 Opsiyonel ek donanım
Cihaz için şu ek donanımlar temin edilebilir:
• Kontak su sayacı "FQIRA+".
• Reflex "Fillsoft" ile yumuşatma.
• Reflex "FE" basınç sensörü
 Bilgi!
Ek donanımlarla birlikte ayrı kullanım kılavuzları teslim edilir.
5 Teknik veriler
Müsaade edilen ortam sıcaklığı
Koruma derecesi
Ses düzeyi
Elektrik gücü
Elektrik bağlantısı
Sigorta
Ağırlık
Yükseklik
Genişlik
Derinlik
Giriş bağlantısı
Çıkış bağlantısı
Takviye gücü
Maks. besleme basıncı
Min. besleme basıncı
Maks. sevk basıncı
Müsaade edilen işletim aşırı basıncı
Müsaade edilen işletim sıcaklığı
Akış maddesi
Geçerli min. işletim basıncı p
0
Çıkış basıncı (basınç düşürücü)
Toplu arıza için potansiyelsiz çıkış (değiştirme kontağı), maks. kontak yükü 230 V,
2 A
Cihaz açıklaması
Anlamı
Üretim yılı
Maks. sistem basıncı
Minimum işletme basıncı sahada
ayarlanmıştır
> 0 – 45 °C
IP 54
55 dB
350 W
230 V / 50 Hz (2 m bağlantı kablosu
şebeke parçası ve fiş ile birlikte)
4 A
3,0 kg
304 mm
240 mm
91 mm
RP ½
RP ½
≤ 500 l/saat
10 bar
P + 1,3 bar
0
≤ 1,5 bar
10 bar
70 °C
İçme suyu
1 - 4,5 bar (1,5 bar ön ayarlı)
0,5 - 5 bar (3,0 bar ön ayarlı)
Türk — 155
