Reflex T 170 Notice Abrégée

Fran çais
Ballon de détente R eflex
30.01.2017 - Rev. A
1 Notice abrégée pour le ballon de détente Reflex
Le montage et l'utilisation ne doivent être effectués que par du personnel qualifié ou formé en conséquence.
• Toute modification du produit est interdite.
– Par ex. travaux de soudure sur d'autres emplacements que les manchons de raccordement (pour les appareils avec raccord
soudé)
– Par ex. déformations mécaniques
• Seuls des appareils ne présentant aucun défaut visible extérieur sur la coque pressurisée peuvent être installés et utilisés.
• Le non-respect du présent mode d'emploi, et en particulier des consignes de sécurité, peut entraîner une destruction et des défauts
sur l'appareil, mettre les personnes en danger et nuire au fonctionnement. Toute réclamation en terme de garanti est exclue en cas
de manipulation non conforme.
• Les directives et les lois locales doivent être respectées.
2 Aperçu
• à raccorder aux soupapes de sécurité des générateurs de
chaleur
• pour la séparation des mélanges eau-vapeur, conformément
à la DIN EN 12828
• revêtement gris
• température d'exploitation maximale 110 °C.
Type
A1
T 170 50
T 270 65
T 380 80
T 480 125
T 550 150
Raccord (DN)
A2 A3
65 65
80 80
100 100
150 150
200 200
Ballon de détente Reflex — 30.01.2017 - Rev. A
Notice abrégée pour le ballon de détente Reflex

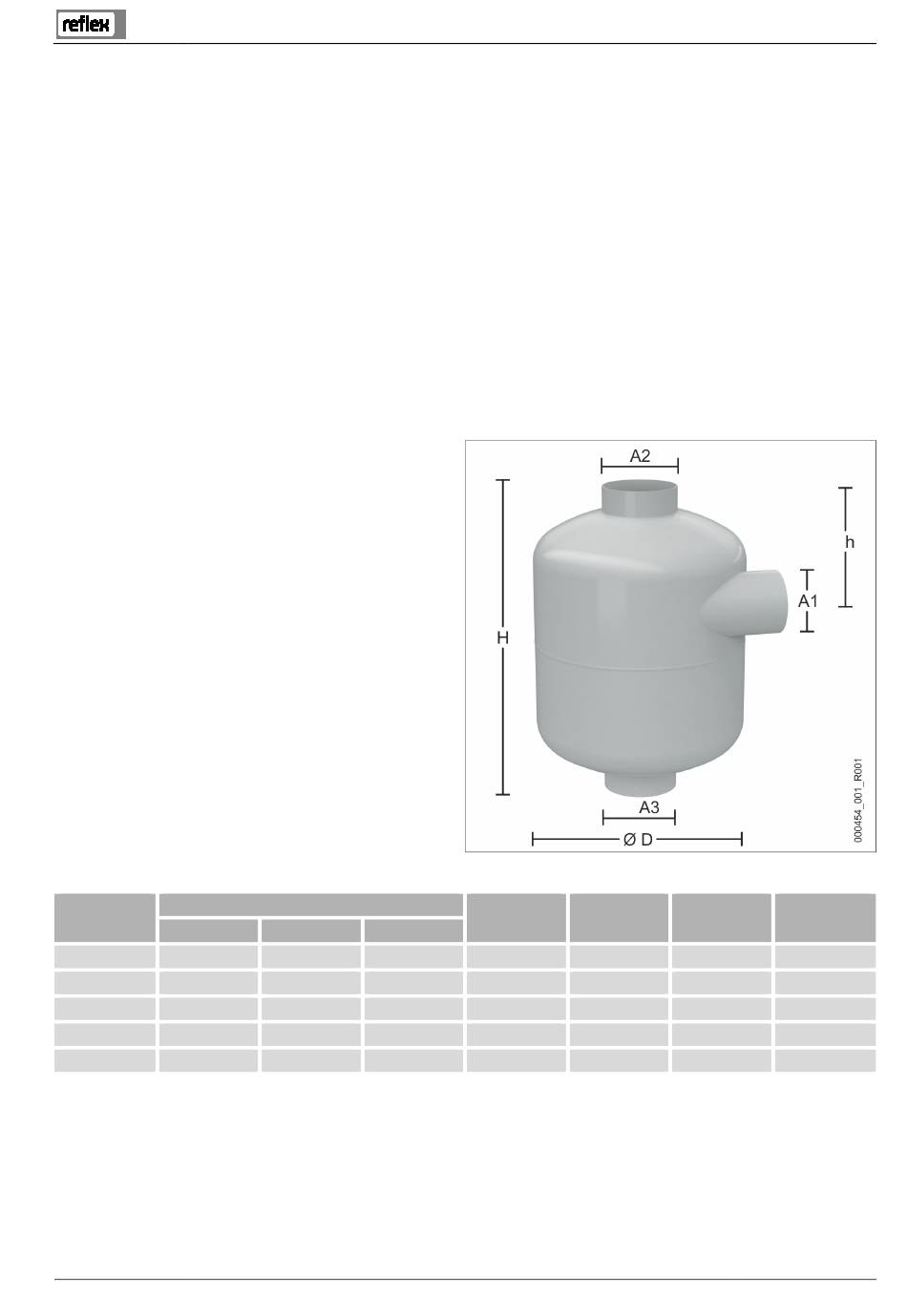

Ø D H
[mm] [mm]
206 328
280 400
490 528
480 710
634 896
h Poids
[mm] [kg]
113 3,15
138 5,00
189 10,10
244 19,45
317 35,20
Français — 1
