Prima messa in servizio
7.2

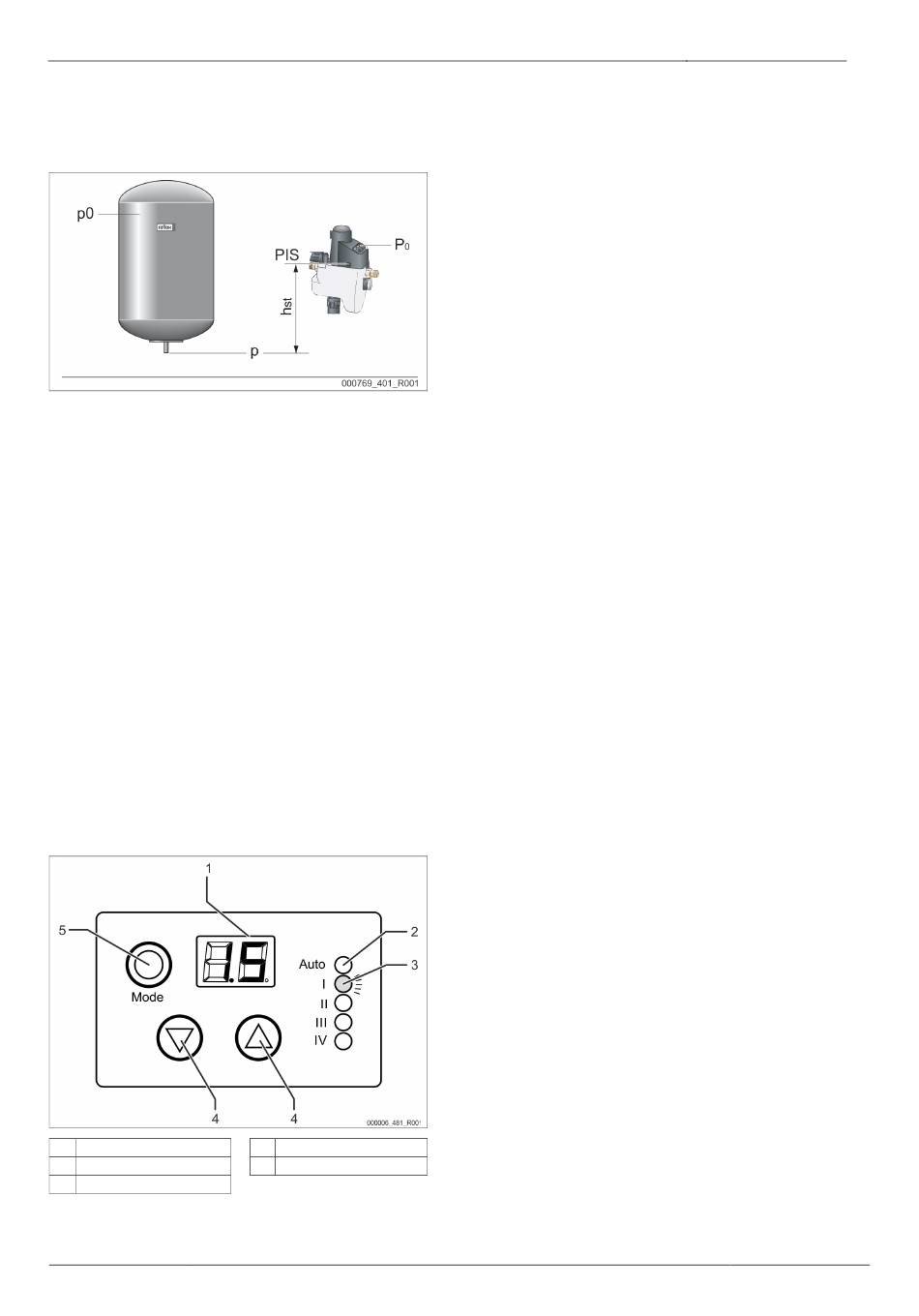

Rilevamento della pressione minima di esercizio P
l'azionamento
La pressione minima di esercizio "P
" è necessaria per circuiti d'impianto dotati di
0
un vaso di espansione sotto pressione con membrana.
Rilevare la pressione minima di esercizio "P
•
l'apparecchio è installato a pari livello (h
pressione con membrana:
P
= p0
0
•
L'apparecchio è installato più in basso del vaso di espansione sotto
pressione con membrana:
P
= p0 + h
/ 10
0
st
•
L'apparecchio è installato più in alto del vaso di espansione sotto pressione
a membrana:
P
= p0 - h
/ 10
0
st
P
Pressione minima di esercizio in bar
0
p0
Pressione di mandata vaso di espansione sotto pressione con membrana in
bar
h
Altezza statica in m
st
Avvertenza!
La pressione di riempimento per il rabbocco di acqua dolce nel circuito
dell'impianto viene calcolata come segue:
Pressione di riempimento ≥ P
Avvertenza!
–
Durante la pianificazione, tenere presente che il campo di
lavoro dell'apparecchio rientra nel campo di lavoro del sistema di
mantenimento della pressione, compreso fra la pressione iniziale "PA"
e la pressione finale "PE".
7.2.1
Immissione della pressione minima di esercizio nell'unità di controllo
Immettere nell'unità di controllo il valore della pressione minima di esercizio
"P0".
1
Display
2
LED "Auto"
3
LED di stato (I-IV)
1.
Smontare la calotta di plastica nera dell'apparecchio.
50 — Italiano
All manuals and user guides at all-guides.com
per
0
" dell'apparecchio:
0
= 0) del vaso di espansione sotto
st
+ 0,3 bar
0
4
Tasti di scorrimento
5
Tasto Mode
Fillcontrol Plus Compact — 03.05.2022 - Rev. D
–
Premere i due dispositivi di arresto ad entrambi i lati della calotta di
plastica e sollevare la calotta verso l'alto.
2.
Inserire la spina nella presa jack.
3.
Montare la calotta di plastica.
–
I dispositivi di arresto su entrambi i lati della calotta di plastica
devono scattare in posizione.
4.
Inserire l'alimentatore.
–
Dopo circa 4 secondi, la pressione del circuito appare sul display.
–
L'indicatore LED "Auto" (2) lampeggia con luce verde, emettendo un
segnale visivo.
5.
Premere il tasto Mode (5) per 4 secondi.
–
Il LED "I" (3) lampeggia con una frequenza di 0,5 secondi, emettendo
un segnale visivo.
–
Il valore preimpostato in fabbrica relativo alla pressione minima di
esercizio "p
" viene visualizzato nel display.
0
6.
Premere i tasti di selezione (4) per impostare la pressione minima di
esercizio "P
" necessaria.
0
7.
Infine, premere ancora il tasto Mode (5) per confermare l'immissione della
pressione minima di esercizio "P
L'immissione della pressione minima di esercizio "P
Avvertenza!
All'occorrenza, premendo il tasto "Mode" (5) è possibile attivare per 3
secondi il rabbocco automatico.
•
A una attivazione, di regola il LED "Auto" è acceso con luce verde.
7.2.2
Impostare il riduttore di pressione
Il riduttore di pressione dell'apparecchio è impostato in fabbrica a 3,0 bar.
La pressione di regolazione del dispositivo deve essere impostata con il riduttore
di pressione.
–
Pressione di regolazione minima: Pressione minima di esercizio p
–
Pressione di regolazione massima: pressione d'intervento della valvola di
sicurezza del circuito dell'impianto p
Impostare il riduttore di pressione come segue:
1.
rimuovere l'isolamento dell'apparecchio.
2.
Assicurarsi che la pressione d'ingresso sia superiore di almeno 1,3 bar della
pressione minima di esercizio "p
3.
Sbloccare la manopola di regolazione della pressione tirandola in basso.
4.
Regolare la pressione necessaria.
–
Ruotare la manopola di regolazione della pressione in senso orario
per aumentare la pressione, o in senso contrario per ridurla.
5.
Montare un manometro di prova.
6.
Leggere la regolazione scelta direttamente sul manometro di prova, 4.2
"Rappresentazione d'insieme", 47.
7.
Dopo avere regolato la pressione necessaria, spingere nuovamente verso
l'alto la manopola di regolazione della pressione per bloccarla.
8.
Smontare il manometro di prova.
La regolazione è conclusa.
7.2.3
Riempimento dell'impianto con acqua
Riempire il circuito dell'impianto con acqua pulita dalla rete dell'acqua potabile.
Procedere come segue:
1.
premere e tenere premuto il tasto "in basso" e allo stesso tempo premere
entro due secondi tre volte il tasto "in alto" sul pannello di comando
dell'unità di controllo.
–
Il LED "III" (tempo di riempimento) si accende e il riempimento viene
avviato.
2.
Premere due volte il tasto "Mode" e il riempimento del circuito
dell'impianto viene arrestato.
Il LED "Auto" è acceso con luce verde e il riempimento del circuito dell'impianto è
concluso.
Durante il riempimento del circuito dell'impianto, la pressione di riempimento
immessa viene mantenuta (il monitoraggio del tempo di marcia e il
monitoraggio dei cicli sono disattivati durante questo tempo).
Avvertenza!
Il riempimento dell'impianto può essere avviato solo se la pressione
reale impostata è inferiore a P
Avvertenza!
Il riempimento del circuito dell'impianto termina automaticamente
dopo due ore.
".
0
" è conclusa.
0
+ 0,5 bar
0
– 0,5 bar.
sv
" desiderata.
0
!
0
