7.2
Determinar la presión de sistema mínima P
La presión de servicio mínima «P
» es necesaria para sistemas de la instalación
0
con un recipiente de expansión de presión de membrana.

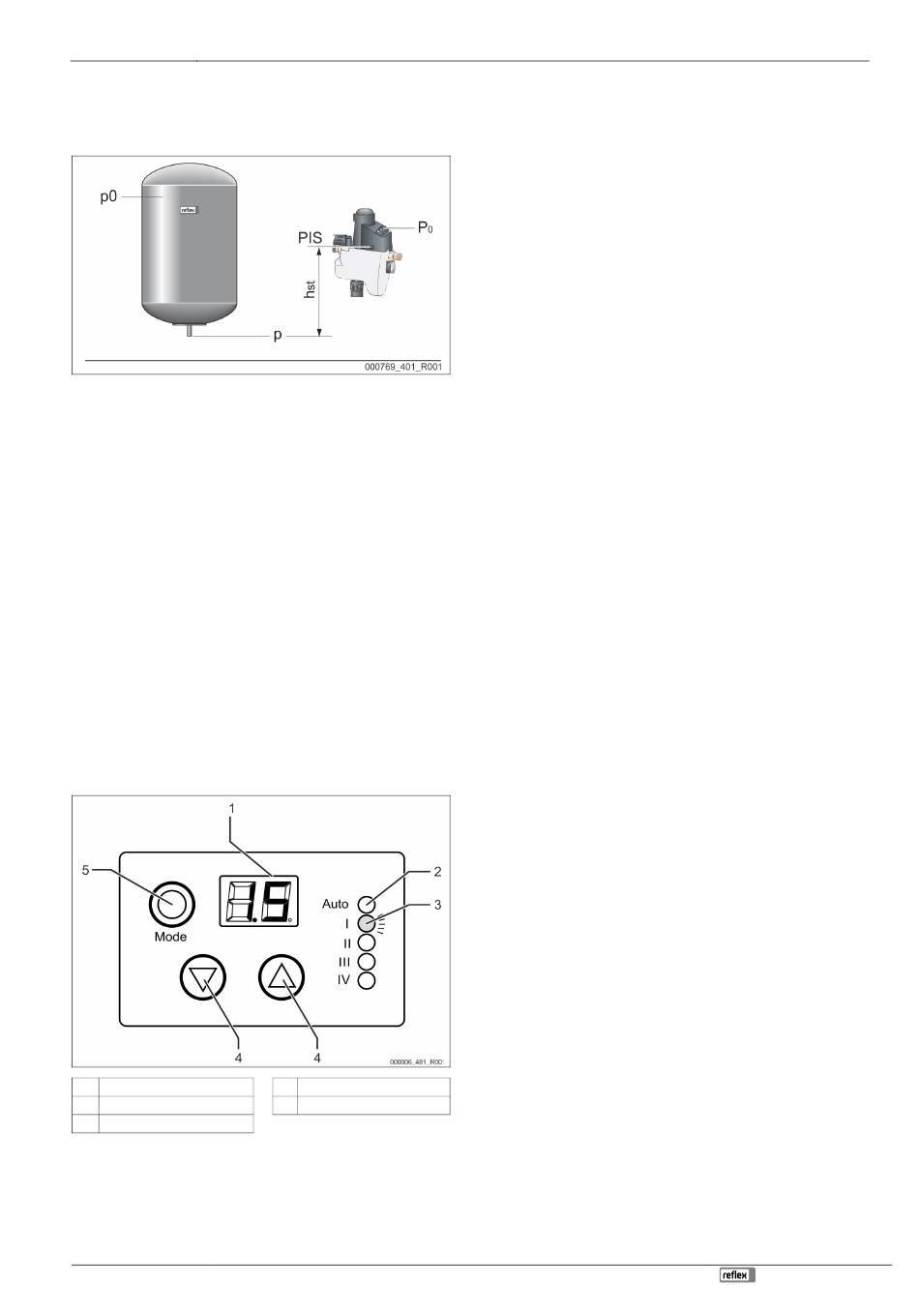

Determine la presión de servicio mínima «P
•
El equipo se ha instalado en el mismo nivel (h
expansión de presión de membrana:
P
= p0
0
•
El equipo se ha instalado a mayor profundidad que el recipiente de
expansión de presión de membrana:
P
= p0 + h
/ 10
0
st
•
El equipo se ha instalado a mayor altura que el recipiente de expansión de
presión de membrana:
P
= p0 - h
/ 10
0
st
P
Presión de servicio mínima en bar
0
p0
Presión previa del recipiente de expansión de presión de membrana en bar
h
Altura estática en m
st
¡Nota!
La presión de llenado para la realimentación de agua corriente en el
sistema de la instalación se calcula según sigue:
presión de llenado ≥ P
+ 0,3 bar
0
¡Nota!
Durante la planificación, tenga en cuenta que la zona de trabajo del
equipo se halla en la zona de trabajo del mantenimiento de presión
entre la presión inicial «PA» y la presión final «PE».
7.2.1
Entrada de la presión de servicio mínima en el control
Entre el valor de la presión de servicio mínima «P0» en el control.
1
Pantalla
2
LED «Auto»
3
LED de estado (I-IV)
1.
Desmonte la tapa de plástico negra del dispositivo.
–
Presione los bloqueos a ambos lados de la tapa de plástico y extraiga
hacia arriba la tapa.
2.
Inserte el conector en la clavija jack.
3.
Monte la tapa de plástico.
–
Los bloqueos de ambos lados de la tapa de plástico deben encajar.
All manuals and user guides at all-guides.com
para el control
0
» para el equipo:
0
= 0) que el recipiente de
st
4
Teclas de cambio
5
Tecla Mode
Fillcontrol Plus Compact — 03.05.2022 - Rev. D
4.
Inserte la fuente de alimentación.
–
Tras aprox. 4 segundos aparece en la pantalla la presión de sistema.
–
La indicación LED «Auto» (2) parpadea en verde como señal visual.
5.
Pulse la tecla Mode (5) durante 4 segundos.
–
El LED «I» (3) parpadea a un ritmo de 0,5 segundos como señal visual.
–
El valor preajustado de fábrica para la presión de servicio mínima
«P
» se muestra en la pantalla.
0
6.
Pulse las teclas de selección (4) para ajustar la presión de servicio mínima
«P
» necesaria.
0
7.
Finalmente, pulse de nuevo la tecla Mode (5) para confirmar la entrada de
la presión de servicio mínima «P
La entrada de la presión de servicio mínima «P
¡Nota!
En caso necesario, pulsando la tecla «Mode» (5) puede activarse el
sistema automático de llenado durante 3 segundos.
•
El LED «Auto» se ilumina de forma permanente en verde en caso
de activación.
7.2.2
Ajustar el manorreductor
El manorreductor del dispositivo está ajustado de fábrica a 3,0 bar.
La presión de ajuste para el dispositivo debe ajustarse con el manorreductor.
–
Presión de ajuste mínima: Presión de servicio mínima p
–
Presión de ajuste máxima: Presión de respuesta de la válvula de seguridad
del sistema de la instalación p
sv
Ajuste el manorreductor como sigue:
1.
Quite el aislamiento del dispositivo.
2.
Asegúrese de que la presión de entrada sea como mínimo 1,3 bar más
elevada que la presión de servicio mínima "p
3.
Desbloquee la empuñadura de ajuste de presión presionándola hacia
abajo.
4.
Ajuste la presión necesaria.
–
La presión de salida puede aumentarse girando la empuñadura de
ajuste de presión en el sentido horario o disminuirse girando en el
sentido contrario.
5.
Monte el manómetro de comprobación.
6.
Lea directamente en el manómetro de comprobación el ajuste
seleccionado, 4.2 "Representación esquemática", 30.
7.
Tras ajustar la presión necesaria, vuelva a desplazar hacia arriba la
empuñadura de ajuste de presión para su bloqueo.
8.
Desmonte el manómetro de comprobación.
El ajuste ha finalizado.
7.2.3
Llenar la instalación con agua
Llene el sistema de la instalación con agua corriente de la red de agua potable.
Proceda como sigue:
1.
Pulse y mantenga pulsada la tecla Hacia abajo y pulse simultáneamente,
en el plazo de dos segundos, tres veces la tecla Hacia arriba en el panel de
mando del control.
–
El LED «III» (tiempo de llenado) se ilumina y se inicia el llenado.
2.
Pulse dos veces la tecla «Mode» y se detendrá el llenado del sistema de la
instalación.
El LED «Auto» se ilumina en verde y el llenado del sistema de la instalación ha
finalizado.
Durante el llenado del sistema de la instalación se mantiene la presión de
llenado entrada (la supervisión del tiempo de ejecución y la supervisión del ciclo
permanecen desconectadas durante este tiempo).
¡Nota!
¡El llenado de la instalación solo puede iniciarse si la presión real
ajustada es inferior a P
!
0
¡Nota!
El llenado del sistema de la instalación finaliza automáticamente tras
dos horas.
¡Nota!
En caso de que se exceda el tiempo del llenado del sistema de la
instalación tras dos horas, se produce un mensaje de avería.
¡Nota!
Para el mensaje de avería, 8.3 "Mensajes de avería", 34.
Primera puesta en servicio
».
0
» ha finalizado.
0
+ 0,5 bar
0
– 0,5 bar.
" deseada.
0
Español — 33
