Betrieb
7.2.1
Mindestbetriebsdruck in die Steuerung eingeben
Geben Sie den Wert des Mindesbetriebsdrucks „P0" in die Steuerung ein.

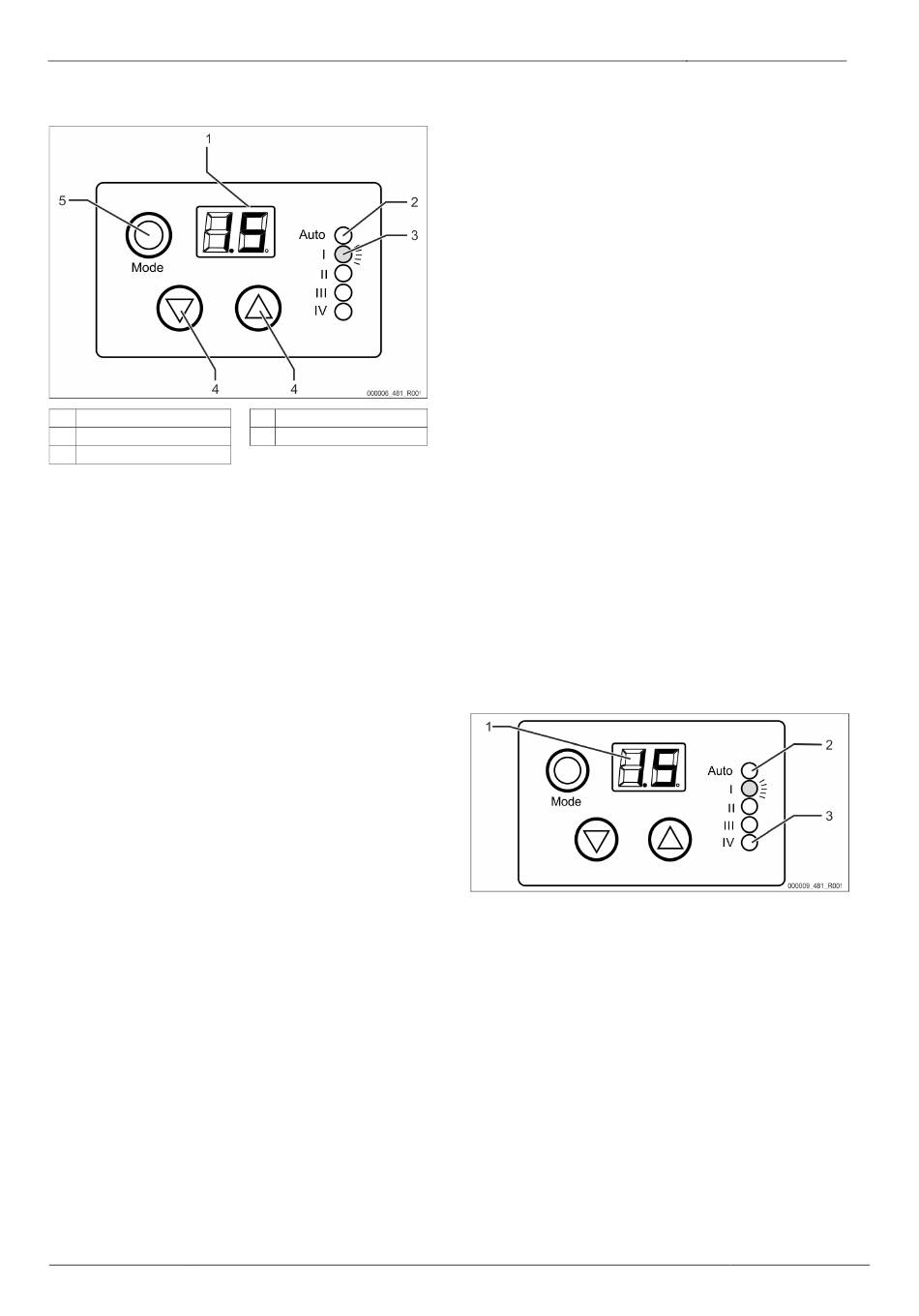

1
Display
2
LED „Auto"
3
Status-LED´s (I-IV)
1.
Demontieren Sie die Schwarze Kunststoffhaube des Gerätes.
–
Die beidseitigen Arretierungen von der Kunststoffhaube eindrücken
und die Haube nach oben abziehen.
2.
Stecken Sie den Stecker in die Klinkenbuchse ein.
3.
Montieren Sie die Kunststoffhaube.
–
Die beidseitigen Arretierungen von der Kunststoffhaube müssen
einrasten.
4.
Stecken Sie das Netzteil ein.
–
Nach ca. 4 Sekunden erscheint im Display der Systemdruck.
–
Die LED-Anzeige „Auto" (2) blinkt grün als visuelles Signal.
5.
Drücken Sie die Mode-Taste (5) für 4 Sekunden.
–
Die LED „I" (3) blinkt im 0,5 Sekunden Rhythmus als visuelles Signal.
–
Der werkseitig voreingestellte Wert für den
Mindestbetriebsdruck „P
0
6.
Drücken Sie die Wahltasten (4) um den erforderlichen
Mindestbetriebsdruck „P
" einzustellen.
0
7.
Drücken Sie abschließend noch einmal die Mode-Taste (5) um die Eingabe
des Mindestbetriebsdrucks „P
" zu bestätigen.
0
Die Eingabe des Mindestbetriebsdrucks „P
Hinweis!
Bei Bedarf kann durch Drücken der „Mode"-Taste (5) die
Nachfüllautomatik für 3 Sekunden aktiviert werden.
•
Die LED „Auto" leuchtet bei einer Aktivierung durchgängig grün.
7.2.2
Druckminderer einstellen
Der Druckminderer des Gerätes ist werksseitig auf 3.0 bar eingestellt.
Der Einstelldruck für das Gerät muss mit dem Druckminderer eingestellt werden.
–
Einstelldruck Minimum: Mindestbetriebsdruck p
–
Einstelldruck Maximum: Ansprechdruck des Sicherheitsventils vom
Anlagensystem p
– 0.5 bar.
sv
Stellen Sie den Druckminderer wie folgt ein:
1.
Die Isolierung des Gerätes entfernen.
2.
Stellen Sie sicher, dass der Eingangsdruck mindestens 1.3 bar höher ist als
der gewünschte Mindestbetriebsdruck „p
3.
Entriegeln Sie den Druckeinstellgriff durch herunterziehen.
4.
Stellen Sie den erforderlichen Druck ein.
–
Der Ausgangsdruck lässt sich durch Drehen des Druckeinstellgriffes
im Uhrzeigersinn erhöhen oder in Gegenrichtung verringern.
5.
Montieren Sie ein Prüfmanometer.
6.
Lesen Sie am Prüfmanometer die gewählte Einstellung direkt ab, 4.2
"Übersichtsdarstellung", 5.
7.
Nach der Einstellung des erforderlichen Druckes schieben Sie den
Druckeinstellgriff zur Verriegelung wieder nach oben.
8.
Demontieren Sie das Prüfmanometer.
Die Einstellung ist abgeschlossen.
8 — Deutsch
All manuals and user guides at all-guides.com
4
Wechseltasten
5
Mode-Taste
" wird im Display angezeigt.
" ist abgeschlossen.
0
+ 0.5 bar
0
".
0
Fillcontrol Plus Compact — 03.05.2022 - Rev. D
7.2.3
Anlage mit Wasser füllen
Befüllen Sie das Anlagensystem mit Frischwasser aus dem Trinkwassernetz.
Gehen Sie wie folgt vor:
1.
Drücken und halten Sie die Abwärts - Taste und drücken Sie zeitgleich,
innerhalb von zwei Sekunden, drei Mal die Aufwärts - Taste am Bedienfeld
von der Steuerung.
–
Die LED „III" (Füllzeit) leuchtet auf und die Befüllung wird gestartet.
2.
Drücken Sie zwei Mal die „Mode"-Taste und die Befüllung des
Anlagensystems wird gestoppt.
Die LED „Auto" leuchtet grün und die Befüllung des Anlagenssystems ist
abgeschlossen.
Während der Befüllung vom Anlagensystem wird der eingegebene Fülldruck
gehalten (Die Laufzeitüberwachung und die Zyklenüberwachung sind während
dieser Zeit abgeschaltet).
Hinweis!
Die Befüllung der Anlage lässt sich nur starten, wenn der eingestellte Ist-
Druck kleiner ist als der P
!
0
Hinweis!
Die Befüllung vom Anlagensystem endet automatisch nach zwei
Stunden.
Hinweis!
Wird die Zeit der Befüllung vom Anlagensystem nach zwei Stunden
überschritten, erfolgt eine Störmeldung.
Hinweis!
Für die Störmeldung, 8.3 "Störmeldungen", 9.
7.2.4
Schmutzfänger reinigen
Reinigen Sie den Schmutzfänger nach der Befüllung vom Anlagensystem mit
Frischwasser, 9 "Wartung", 9.
8
Betrieb
8.1
Betriebsarten
8.1.1
Automatikbetrieb
Im Automatikbetrieb überwacht die Steuerung den Nachspeiseprozess.
•
Die LED „Auto" (2) leuchtet grün. Im Display (1) wird der Ist-Druck
angezeigt.
•
Beim Unterschreiten des Sollwertes wird Frischwasser aus dem
Trinkwassernetz nachgespeist.
•
Beim Überschreiten des zweiten Sollwertes wird die Nachspeisung
abgeschaltet.
•
Während der Nachspeisung leuchtet die LED „Auto" (2) grün und
gleichzeitig blinkt die LED "IV" (3) als visuelles Signal rot.
Hinweis!
Die Laufzeit der Nachspeisung und die Nachspeisezyklen werden
überwacht. Bei Überschreitung verriegelt das Gerät die Nachspeisung
und eine entsprechende Störmeldung wird aktiviert.
8.1.2
Notschließfunktion
Bei einem Spannungsausfall wird die Notschließfunktion ausgelöst. Das Gerät
wird abgeschaltet:
•
Der Motorkugelhahn wird über die eingebaute Batterie geschlossen.
•
Nach Beendigung des Schließvorgangs wird die Elektronik nicht mehr
durch die Batterie versorgt.
–
Es sind keine weiteren Aktionen möglich.
