MATRIX - Modules globaux

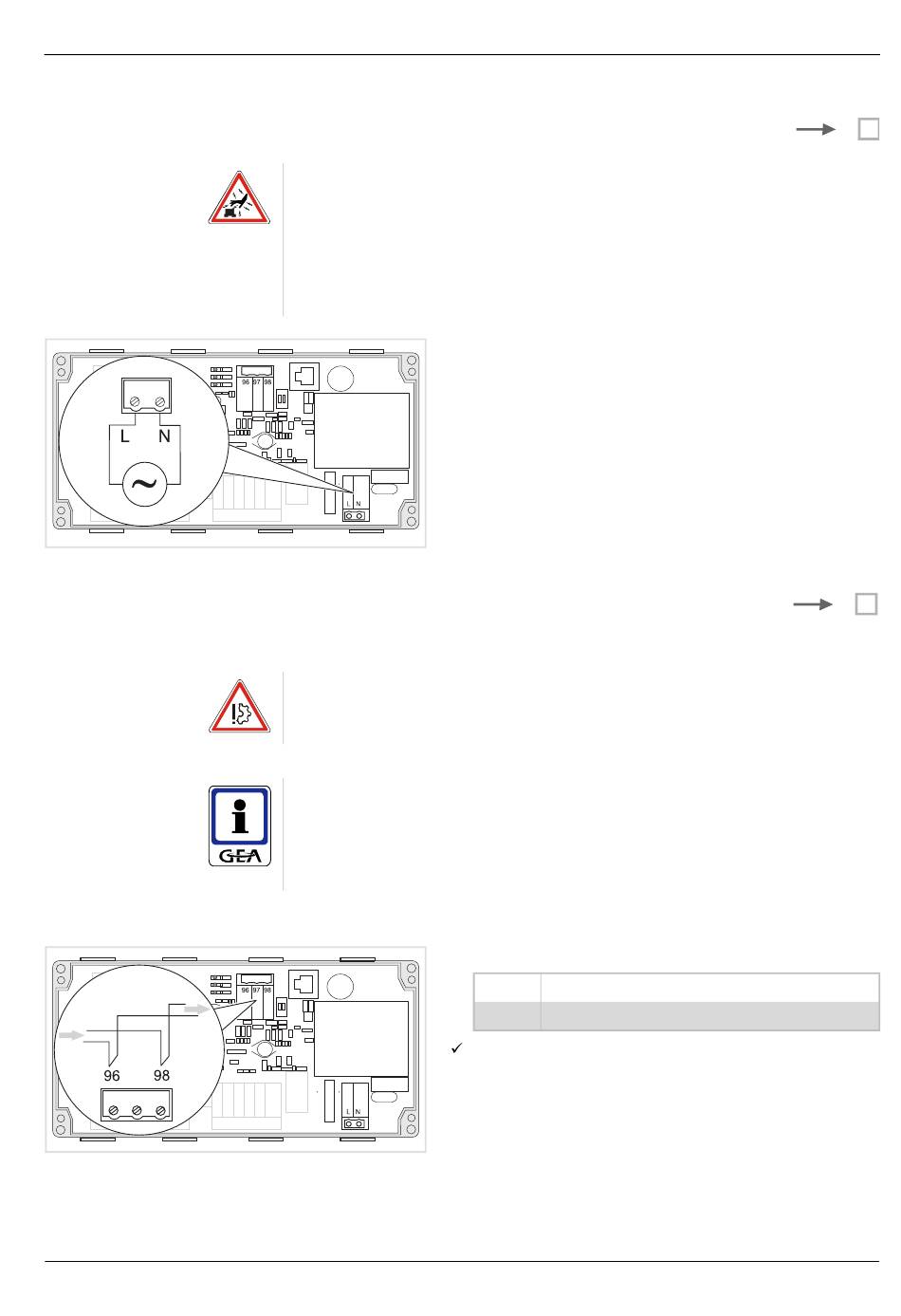

9.2.3 Raccordement de l'alimentation électrique
9.2.4 raccordement de MATRIX.Net
PR-2009-0011-FR • Sous reserve de modifications • K4-04/2014
RISQUE D'ENDOMMAGEMENT SUITE À UNE DÉCHARGE ÉLECTROST-
ATIQUE !
Les décharges électrostatiques sur les composants électroniques peuvent cau-
ser des dommages. C'est pourquoi, il faut se débarrasser de toute charge
électrostatique, avant de raccorder le module MATRIX.EM ou toucher les pièc-
es du module. Pour ce faire, saisir les pièces métalliques nues, mises à la terre,
comme par exemple des radiateurs ou des tuyaux.
•
•
Voir aussi « Réseau MATRIX.Net » à la page 10.
RISQUE D'ENDOMMAGEMENT DE L'APPAREIL !
Le raccordement de MATRIX.Net n'est pas polarisé !
Veiller à affectuer un raccordement correct !
RECOMMANDATION
Pour construire un réseau MATRIX.Net, n'utilisez que des câbles de transmis-
sion de données suivants: DIN 19245 T3 et EN 50170, câbles à paires torsa-
dées et avec blindage à tresse. Voir « Câble de transmission de données » à
la page 16.
•
Module de gestionnaire d'extraction (MATRIX.EM)
Raccordement de l'alimentation électrique 230 V CA
(fusible de protection B10 A).
Ne pas mettre sous tension !
L'alimentation électrique peut être activée seulement
après avoir terminé tous les tâches d'installation voir
« Essai de fonctionnement » à la page 81.
Raccordement de MATRIX.Net.
96
Bas
98
Haut
Quand un dysfonctionnement se produit dans le MA-
TRIX.Net, la diode ERREUR clignote avec une fréq-
uence élevée.
=O
=P
79
