MATRIX - Modules globaux
7.2
Montage et installation
=T
7.2.1 Montage / démontage
7.2.2 Installation
Raccordement de Type de bornes
Entrées/sorties
Pinces de cage
digitales/analogi-
ques
Alimentation élect-
Bornes
rique
à vis
MATRIX.Net
PR-2009-0011-FR • Sous reserve de modifications • K4-04/2014
Pour faire fonctionner le module correctement, il faut dans tous les cas
effectuer les 7 étapes successives indiquées.

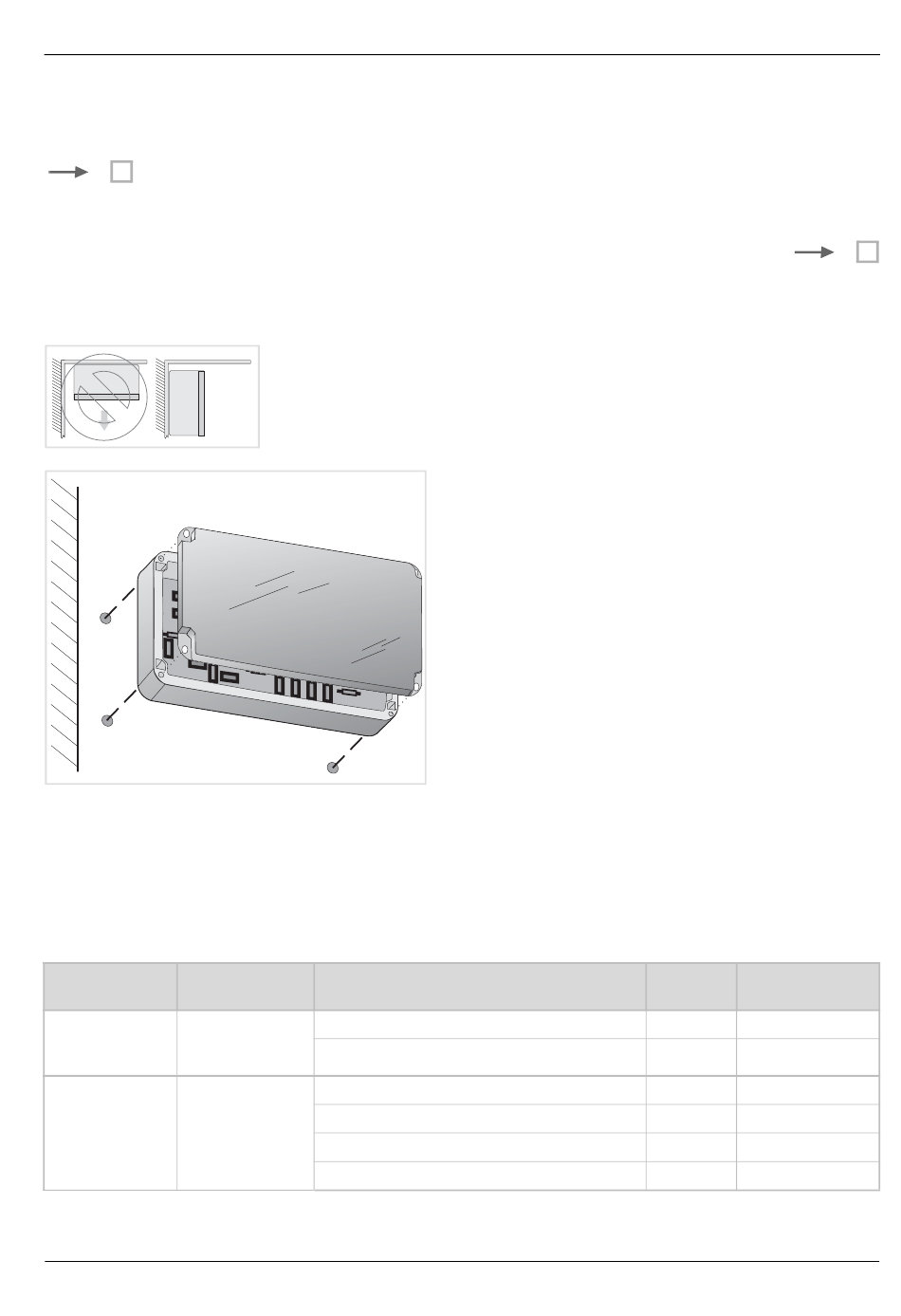

Le module MATRIX.RF se trouve dans un boîtier en plastique (IP54), monté au
mur ou sur un fond solide.
Le module MATRIX.V ne doit pas être monté avec le couvercle orienté vers le sol!
Tous les autres agencements de montage sont autorisés.
•
•
•
Le raccordement du MATRIX.RF s'effectue au niveau des entrées et des sorties
avec des pinces de cage, et sur le réseau et l'alimentation électrique avec des
bornes à vis. Il faut utiliser uniquement les sections suivantes sur les bornes du
module MATRIX.RF pour effectuer le raccordement :
Type de fil
Section du conducteur : rigide
Section du conducteur : flexible
Section du conducteur : rigide
2 conducteurs à section égale : rigides
Section du conducteur : flexible
2 conducteurs à section égale : flexibles
Module pour batterie à détente directe (MATRIX.RF)
Choisir des moyens de fixation adaptés (vis, chevilles)
correspondant au poids de l'appareil et à la qualité du
socle.
Dévisser le couvercle du boîtier.
Fixer le boîtier sur le fond avec au moins 2 (en diago-
nale) ou 4 moyens de fixation.
Conducteur
Section
par borne
min à max
1
0,2 ...2.5 mm²
1
0,2 ...2.5 mm²
1
0,2 ...2.5 mm²
2
0,2 ...1,5 mm²
1
0,2 ...2.5 mm²
2
0,2 ...1,5 mm²
=N
57
