Module d'entrée analogique (MATRIX.AI)
28
Une fois toutes les étapes de montage et tous les réglages terminés, le module
MATRIX.AI peut être mis en service.
•
Connexion de l'alimentation électrique.

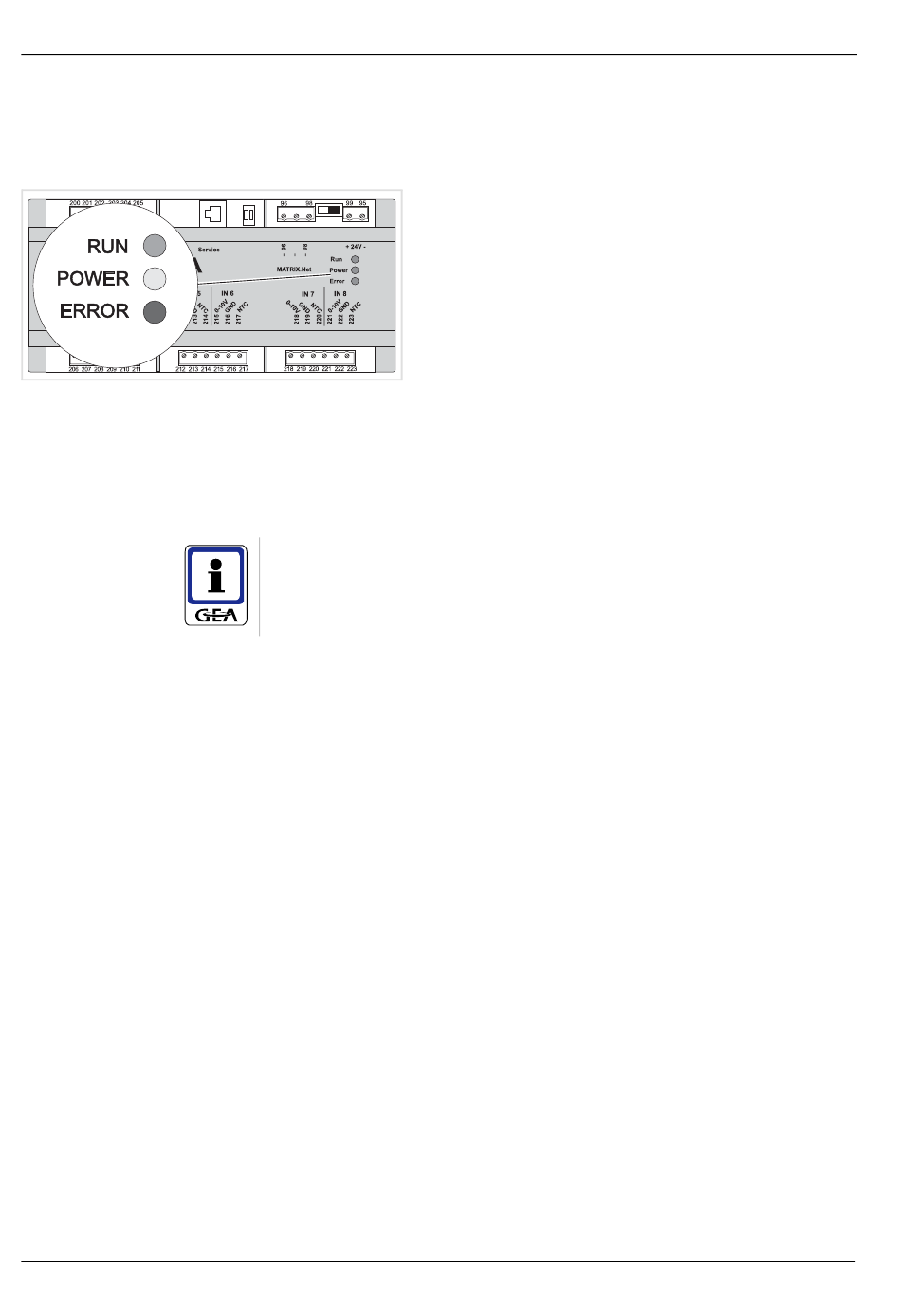

La diode d'état indique les états suivants :
diode RUN (verte) : le module est prêt à fonctionner. Si la
diode RUN ne signale rien, il existe une erreur de logiciel
interne. Il faut changer le module.
diode POWER (jaune) : le module est alimenté en courant.
diode ERREUR (rouge) : signalisation d'erreur
– reste allumée : défaut interne. Vérifier la configuration
– clignote rapidement : défaut duMATRIX.Net. Vérifier s'il
– clignote lentement : conflit d'adresses.(2 modules MA-
REMARQUE !
Les logiciels de service MATRIX.PC, MATRIX.PDA et les boîtiers de com-
mande à écran affichent les messages d'erreur en texte clair.
Les entrées non paramétrées ne sont pas lues / interprétées.
des entrées analogiques. Vérifier s'il y a un court-circuit
ou une rupture de fil sur le raccordement (CTN ou 0-
10 V).
y a un court-circuit ou une permutation sur le raccorde-
ment des câbles de données (bornes 96, 98). Veiller à
régler correctement la résistance terminale.
TRIX.AI sont affectés à la même adresse.)
PR-2009-0011-FR • Sous reserve de modifications • K4-04/2014
MATRIX - Modules globaux
