Module de vanne (MATRIX.V)

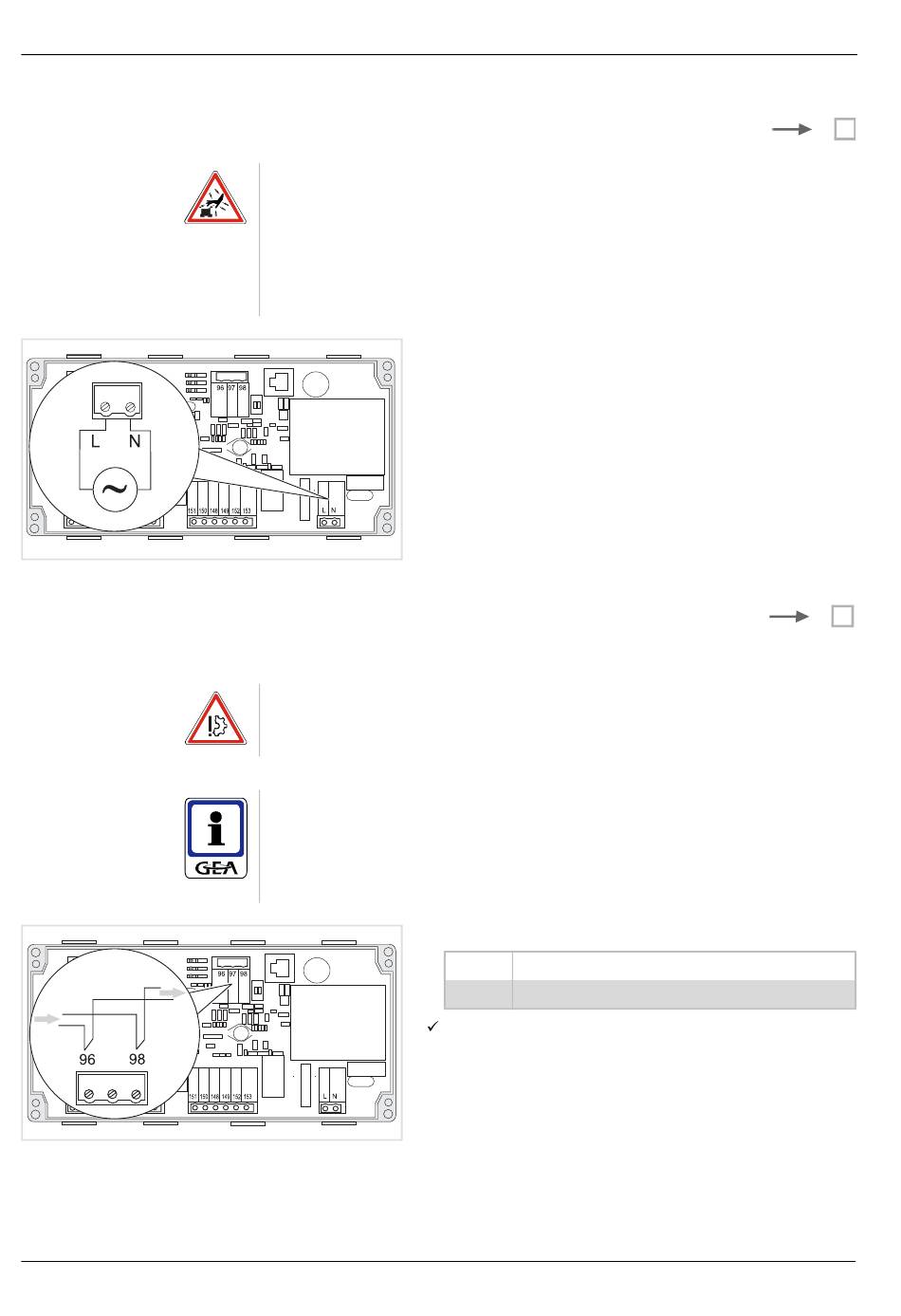

8.2.3 Raccordement de l'alimentation électrique
8.2.4 Raccordement de MATRIX.Net
68
RISQUE D'ENDOMMAGEMENT SUITE À UNE DÉCHARGE ÉLECTROST-
ATIQUE !
Les décharges électrostatiques sur les composants électroniques peuvent cau-
ser des dommages. C'est pourquoi, il faut se débarrasser de toute charge
électrostatique, avant de raccorder le module MATRIX.V ou toucher les pièces
du module. Pour ce faire, saisir les pièces métalliques nues, mises à la terre,
comme par exemple des radiateurs ou des tuyaux.
•
•
A ce sujet, voir aussi « Réseau MATRIX.Net » à la page 10.
RISQUE D'ENDOMMAGEMENT DE L'APPAREIL !
Le raccordement de MATRIX.Net n'est pas polarisé !
Veiller à affectuer un raccordement correct !
RECOMMANDATION
Pour construire un réseau MATRIX.Net, n'utilisez que des câbles de transmis-
sion de données suivants: DIN 19245 T3 et EN 50170, câbles à paires torsa-
dées et avec blindage à tresse - voir « Câble de transmission de données » à
la page 16.
•
Raccordement de l'alimentation électrique 230 V CA
(fusible de protection B10 A).
Ne pas mettre sous tension !
L'alimentation électrique peut être activée seulement
après avoir terminé tous les tâches d'installation – voir
« Essai de fonctionnement » à la page 74.
Raccordement de MATRIX.Net.
96
Bas
98
Haut
Quand un dysfonctionnement se produit dans le MA-
TRIX.Net, la diode ERREUR clignote avec une fréq-
uence élevée.
PR-2009-0011-FR • Sous reserve de modifications • K4-04/2014
MATRIX - Modules globaux
