MATRIX - Modules globaux

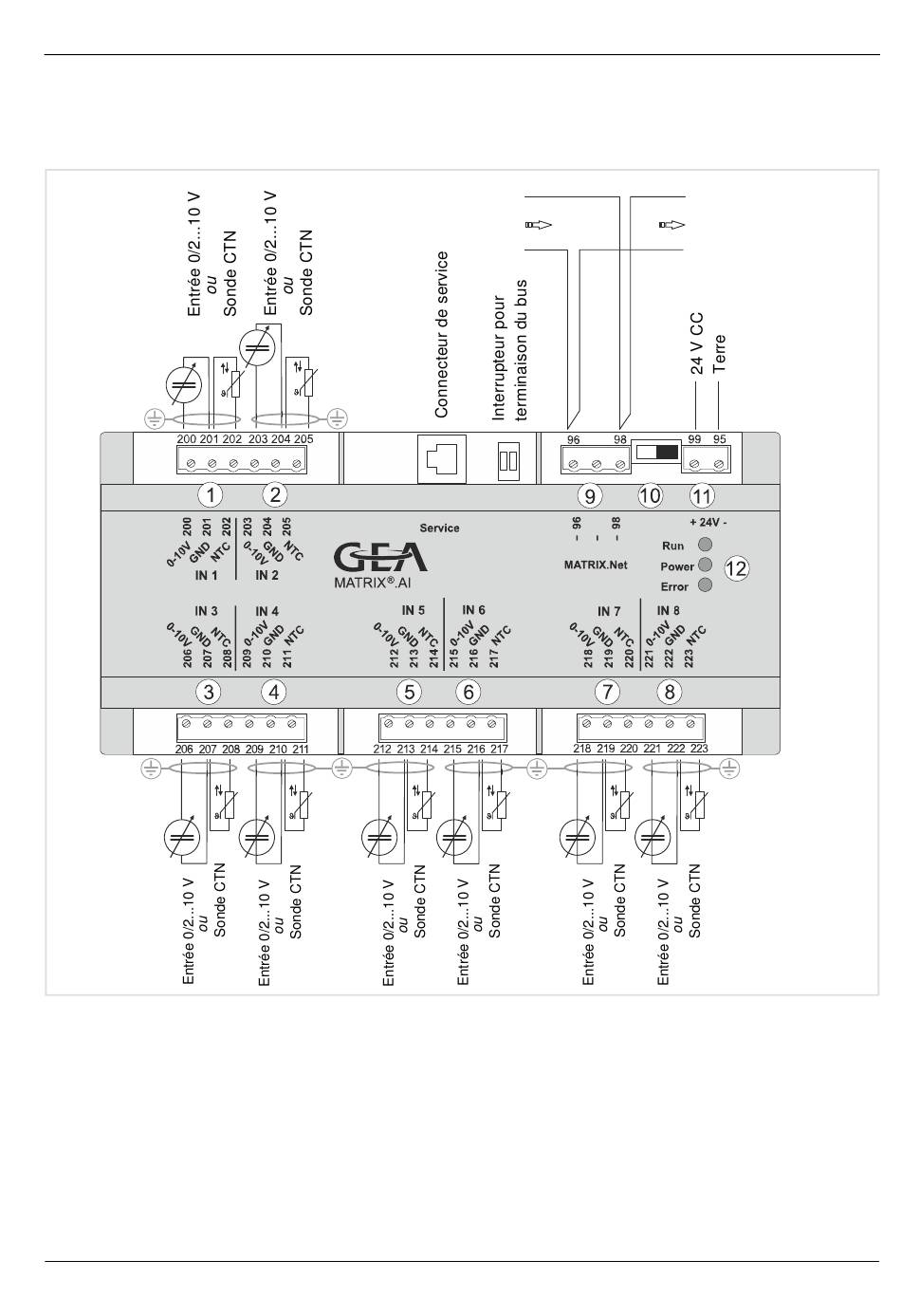

4.1.5 Présentation du module MATRIX.AI
1: Entrée analogique 1
2: Entrée analogique 2
3: Entrée analogique 3
4: Entrée analogique 4
PR-2009-0011-FR • Sous reserve de modifications • K4-04/2014
H- (Signal - haut)
L- (Signal - bas)
5: Entrée analogique 5
6: Entrée analogique 6
7: Entrée analogique 7
8: Entrée analogique 8
Module d'entrée analogique (MATRIX.AI)
H- (Signal - haut)
L- (Signal - bas)
Alimentation électrique
09: raccordement MATRIX.Net
10: Commutateur d'adressage de
module
11: Alimentation électrique
12: Affichage d'état par diodes
lumineuses
