Module pour batterie à détente directe (MATRIX.RF)

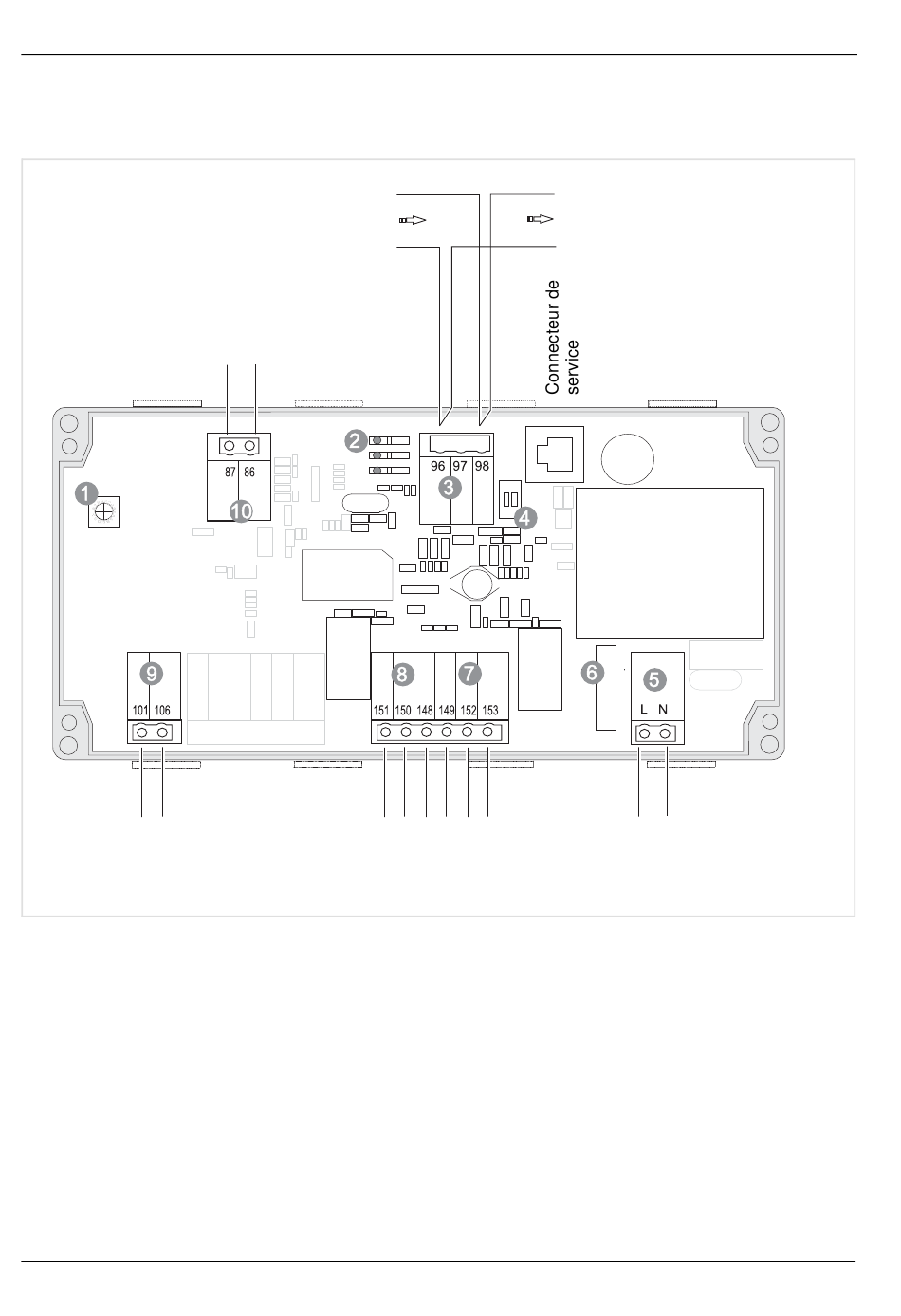

7.1.5 Présentation du module MATRIX.RF
Sortie analogique 0-10 V
Chaîne de sécurité
1: Commutateur d'adressage de
groupe
2: Affichage d'état par diodes
lumineuses
3: Raccordement MATRIX.Net
4: Commutateur de terminaison de bus
56
H- (Signal - haut)
L- (Signal - bas)
Demande compresseur
5: Alimentation électrique
6: Protection
7: Demande vitesse 1 du compresseur
8: Demande vitesse 2 du compresseur
MATRIX - Modules globaux
H- (Signal - haut)
L- (Signal - bas)
230 V AC
Alimentation électrique
9: nChaîne de sécurité
10: Sortie analogique 0-10 V
