Module de sortie digitale (MATRIX.DO)

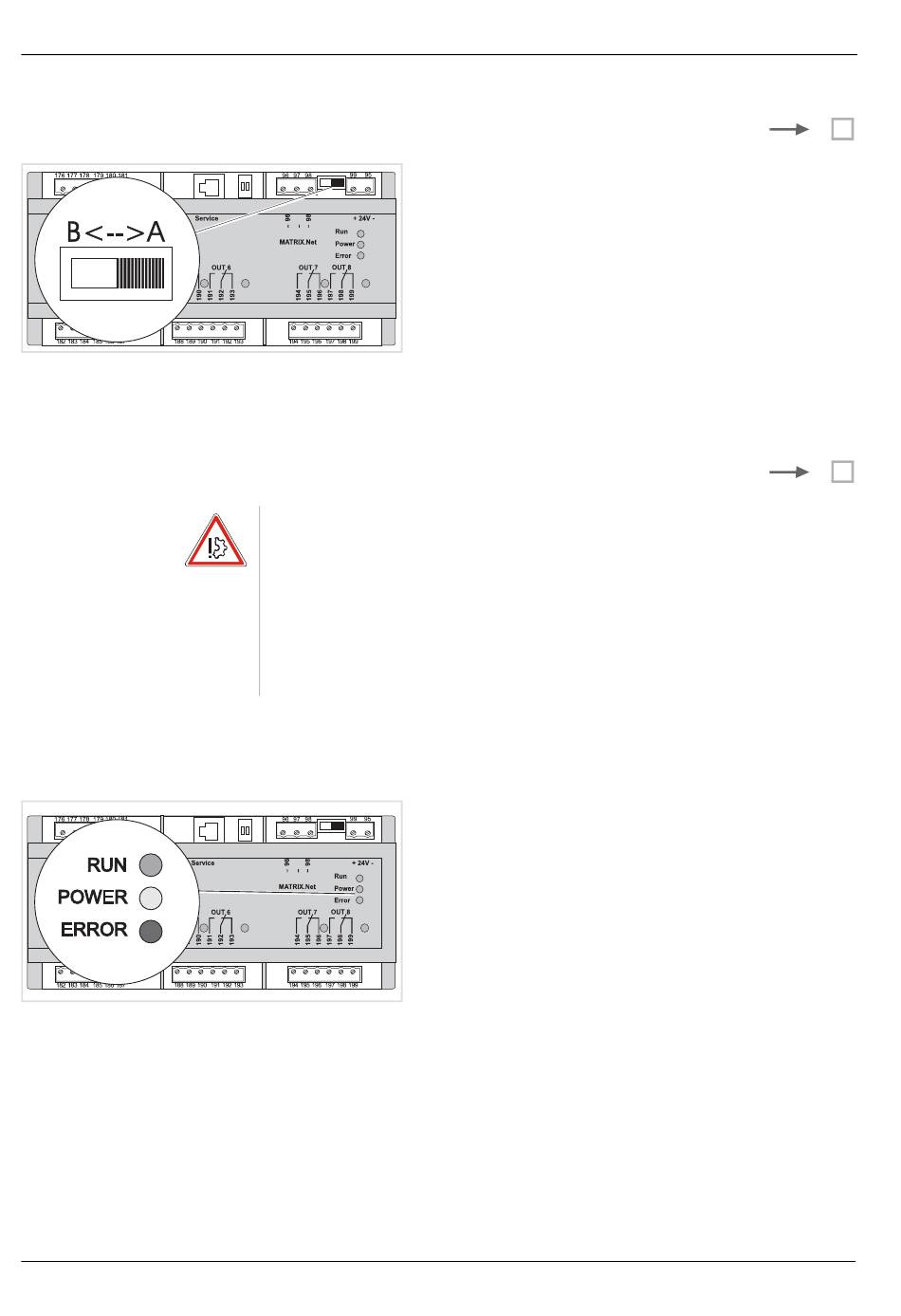

6.3.3 Définition de l'adresse du module
6.3.4 Essai de fonctionnement
52
Un module MATRIX.DO dans le réseau :
•
Deux modules MATRIX.DO dans le réseau :
•
Si deux modules sont installés dans le réseau et tous les deux sont affectés à la
même adresse module, une erreur est signalée sur le module (la diode ERREUR
clignote lentement).
RISQUE D'ENDOMMAGEMENT DE L'APPAREIL !
Vérifiez avant la mise en service si tous les raccordements électriques et tous
les réglages ont été effectués correctement :
– alimentation électrique 24 V DC
– connexion bus du MATRIX.Net
– sorties digitales
– résistances terminales du bus
– adressages de module
Une fois toutes les étapes de montage et tous les réglages terminés, le module
peut être mis en service.
•
Connexion de l'alimentation électrique.
La diode d'état indique les états suivants :
diode RUN (verte) : le module est prêt à fonctionner. Si la
diode RUN ne signale rien, il existe une erreur de logiciel
interne. Il faut changer le module.
diode POWER (jaune) : le module est alimenté en courant.
diode ERREUR (rouge) : signalisation d'erreur
Commutateur d'adressage de module placé sur „A"
(préréglage, aucun réglage nécessaire)
Régler le commutateur d'adressage de module sur des
positions différentes. Par exemple : Le premier appareil
sur A et le second sur B !
– reste allumée : défaut interne. Il existe une erreur
EPROM. Veuillez faire appel au service après-vente
agréé.
– clignote rapidement : défaut duMATRIX.Net. Vérif-
ier s'il y a un court-circuit ou une permutation sur le
raccordement des câbles de données (bornes 96,
98). Veiller à régler correctement la résistance ter-
minale.
– clignote lentement : conflit d'adresses.(2 modules
MATRIX.DO sont affectés à la même adresse mo-
dule.)
PR-2009-0011-FR • Sous reserve de modifications • K4-04/2014
MATRIX - Modules globaux
