MATRIX - Modules globaux
1

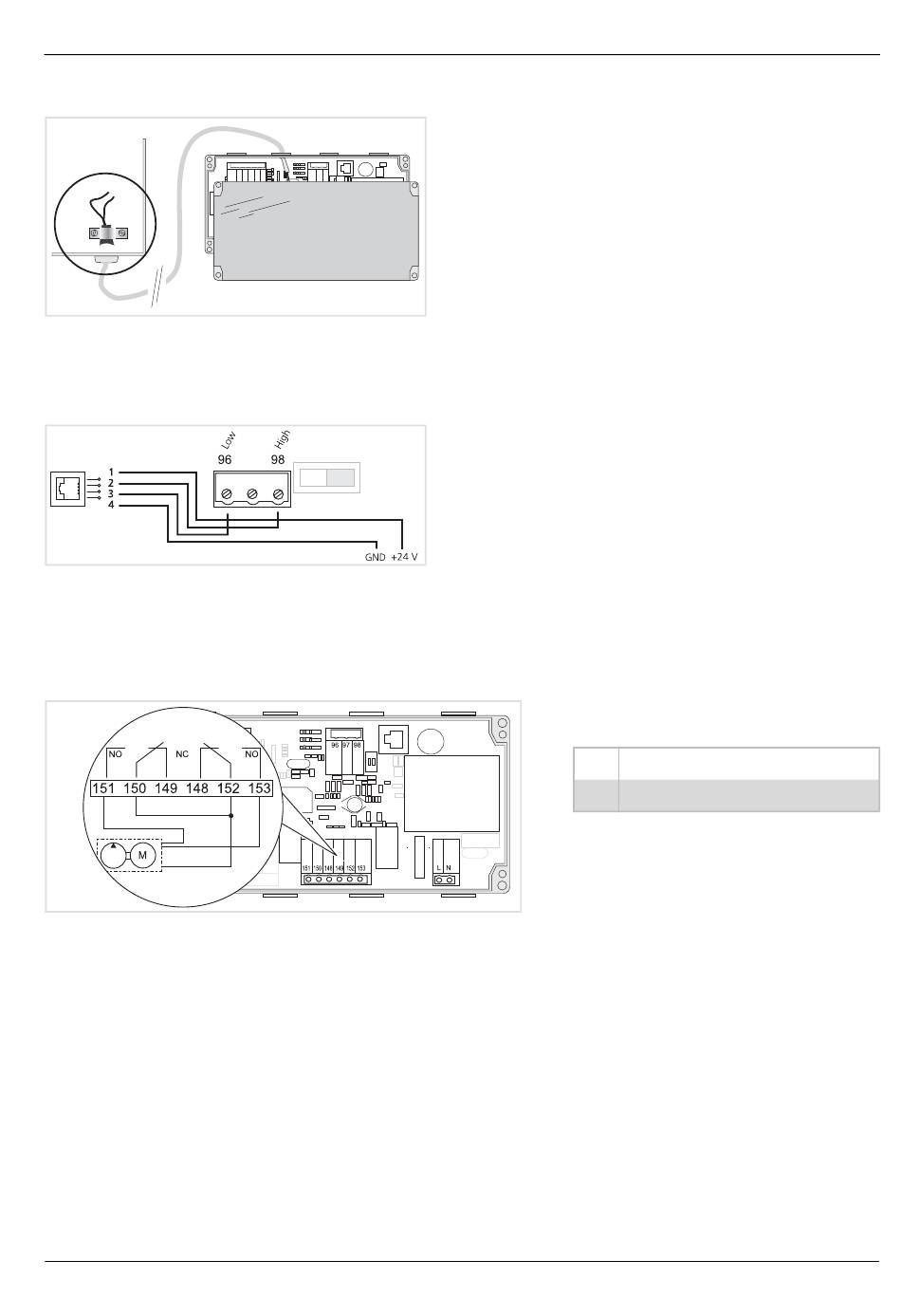

7.2.5 Affectation du connecteur de service
7.2.6 Raccordement du compresseur
PR-2009-0011-FR • Sous reserve de modifications • K4-04/2014
•
•
•
Le module est équipé de deux sorties digitales. Elles permettent de libérer les
étages du compresseur.
Module pour batterie à détente directe (MATRIX.RF)
Pour assurer le meilleur contact électrique possible, le
câble de transmission de données (MATRIX.NET) et le
blindage doivent être fixés d'un seul côté dans les ap-
pareils de climatisation et de traitement d'air par
les attaches prévues à cet effet.
Relier le blindage à la terre sur une grande surface de
contact à l'aide d'une attache prévue à cet effet ( 1) !
Pour les installations en réseau très étendues ou en
cas de parasitage EMI élevé prévisible, connecter le
blindage des deux côtés. Vérifier auparavant l'absence
de toute différence de potentiel.
Le connecteur de service permet de réaliser le raccor-
dement sur un outil de service . L'outil de service
est réalisé sous la forme d'un PDA ou d'un logiciel
informatique.
L'alimentation du PDA est assurée par le connecteur
de service. Le courant absorbé du PDA est pris en
compte dans le courant absorbé total du module.
•
Raccordement des étages du compres-
seur.
153
Demande étage 1 du compresseur
151
Demande étage 2 du compresseur
Charge max. du relais de sortie:
250 V/4 A (ohmique)
250 V/2 A (inductif)
59
