Module d'entrée digitale (MATRIX.DI)
1

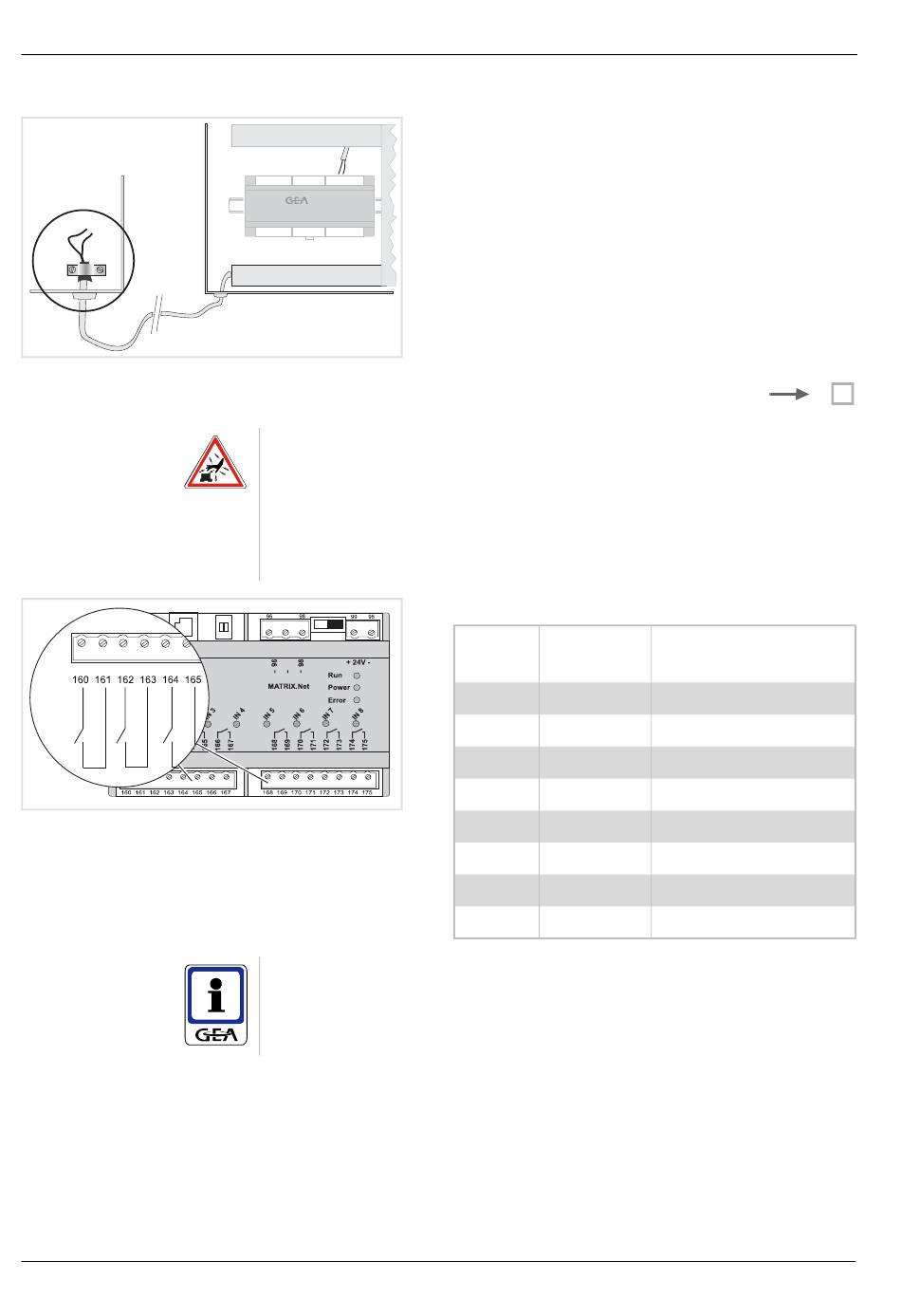

5.2.6 Raccordement des entrées digitales
36
•
•
•
RISQUE D'ENDOMMAGEMENT SUITE À UNE DÉCHARGE ÉLECTROST-
ATIQUE !
Les décharges électrostatiques sur les composants électroniques peuvent cau-
ser des dommages. C'est pourquoi il faut se débarrasser de toute charge élect-
rostatique, avant de raccorder le module MATRIX.DI ou toucher les pièces du
module. Pour ce faire, saisir les pièces métalliques nues, mises à la terre,
comme par exemple des radiateurs ou des tuyaux.
•
REMARQUE !
La résistance maximale de boucle ne doit pas dépasser 500 ohm.
Pour assurer le meilleur contact électrique possible, le
câble de transmission de données (MATRIX.NET) et le
blindage doivent être fixés d'un seul côté dans les ap-
pareils de climatisation et de traitement d'air par
les attaches prévues à cet effet.
Relier le blindage à la terre sur une grande surface de
contact à l'aide d'une attache prévue à cet effet.
Pour les installations en réseau très étendues ou en
cas de parasitage EMI élevé prévisible, connecter le
blindage des deux côtés. Vérifier auparavant l'absence
de toute différence de potentiel.
Raccordement des contacts secs.
Entrée
Bornes
Signal/GND
1
160/161
2
162/163
3
164/165
4
166/167
5
168/169
6
170/171
7
172/173
8
174/175
PR-2009-0011-FR • Sous reserve de modifications • K4-04/2014
MATRIX - Modules globaux
Relevé sur
contact sec
contact sec
contact sec
contact sec
contact sec
contact sec
contact sec
contact sec
=Q
