MATRIX - Modules globaux
3.4.2
Longueurs de ligne
3.4.3
Blindage / mise à la terre
PR-2009-0011-FR • Sous reserve de modifications • K4-04/2014
Quels que soient la section et le nombre de périphériques réseau, la longueur de
ligne maximale absolue est de 600 m, y compris les dérivations.
La longueur d'une ligne de dérivation ne doit pas dépasser 25 m. La longueur
totale de toutes les lignes de dérivation ne doit pas dépasser 150 m.
REMARQUE
S'il y a plus de 110 périphériques sur le réseau, il faut installer des répéteurs
dans le réseau. Pour augmenter la longueur des lignes, des répéteurs spéciaux
qui découplent les durées des échanges des télégrammes entre les segments
du réseau doivent être employés.
La section de la liaison du bus doit être adaptée à la longueur de ligne du
MATRIX.Net !
Type de ligne
jusqu'à 50 m
jusqu'à 600 m
*Contient 2 fils pour l'alimentation électrique des appareils de commande et des modules.
•

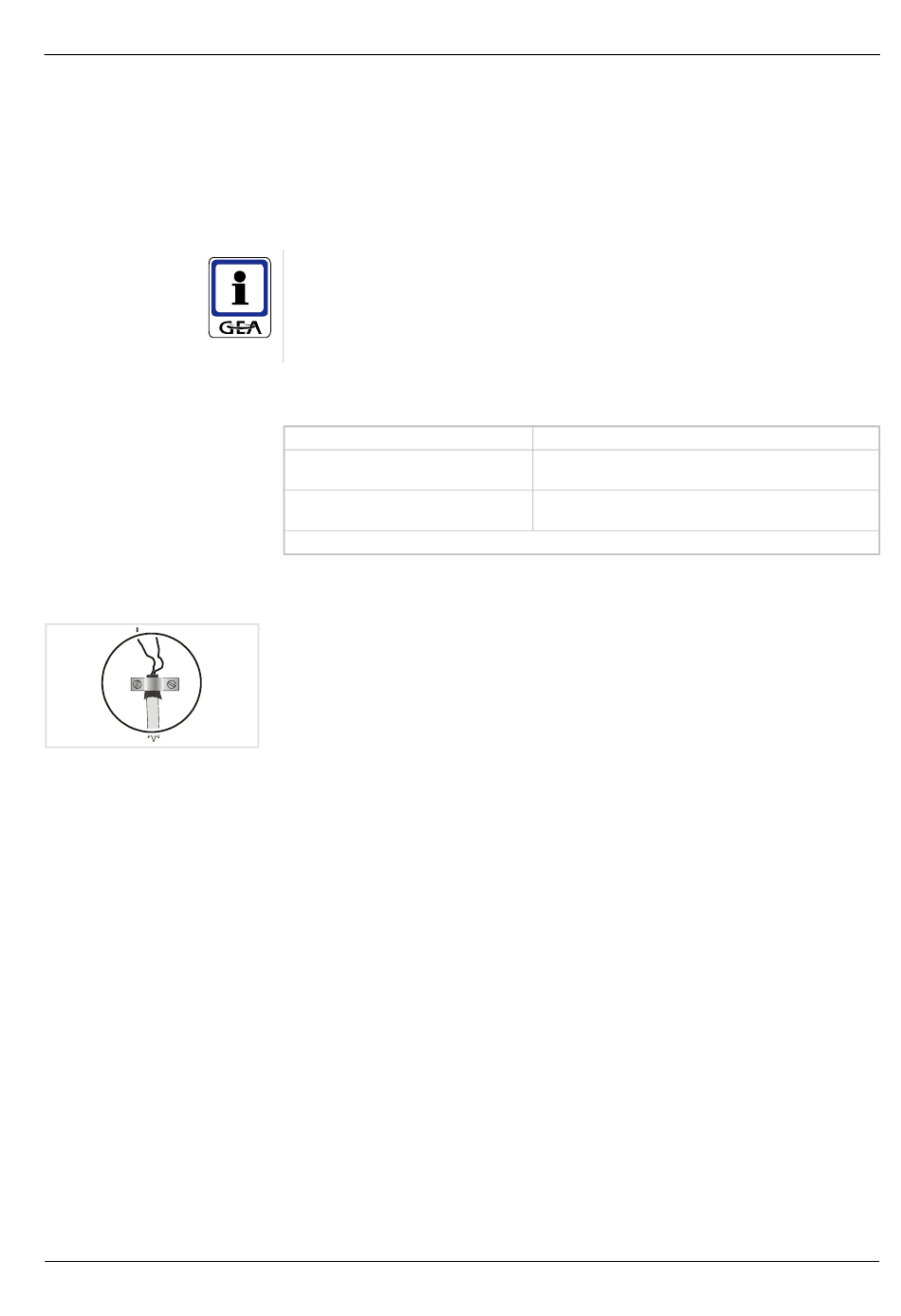

Pour assurer le meilleur contact électrique possible, le câble de transmission
de données (MATRIX.NET) et le blindage doivent être fixés d'un seul côté
dans les appareils de climatisation et de traitement d'air par les attaches
prévues à cet effet.
•
Relier le blindage à la terre sur une grande surface de contact à l'aide d'une
attache prévue à cet effet.
•
Pour les installations en réseau très étendues ou en cas de parasitage EMI
élevé prévisible, connecter le blindage des deux côtés. Vérifier auparavant
l'absence de toute différence de potentiel.
Type de câble
2 x 2 x 0,22 mm² *
1 x 2 x 0,22 mm²
2 x 2 x 0,5 mm² *
1 x 2 x 0,5 mm²
Réseau MATRIX.Net
17
