Module d'entrée digitale (MATRIX.DI)

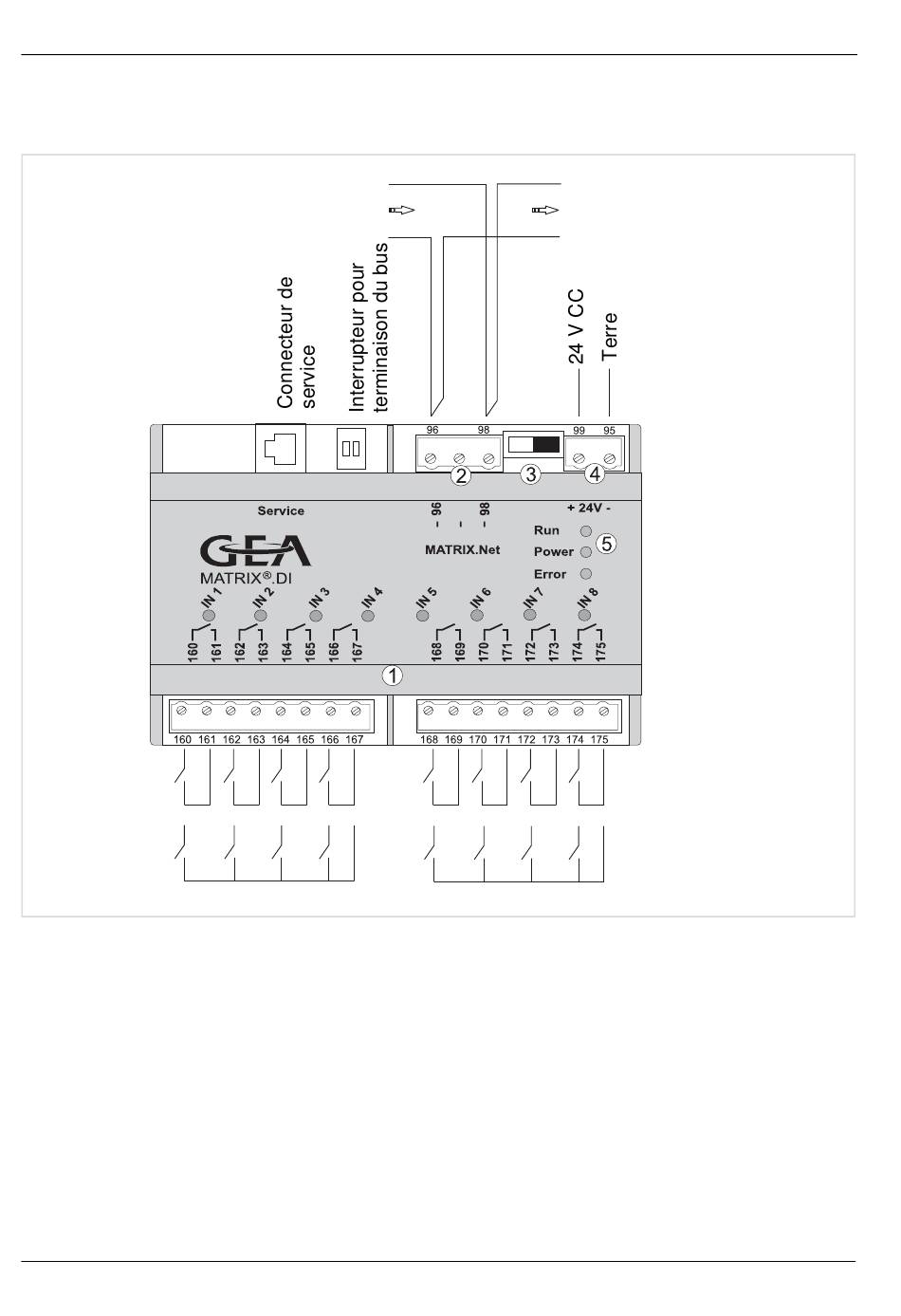

5.1.5 Présentation du module MATRIX.DI
1: Entrées digitales
2: Raccordement MATRIX.Net
32
H- (Signal - haut)
L- (Signal - bas)
ou
Entrées digitales
3: Commutateur d'adressage de
module
4: Alimentation électrique
MATRIX - Modules globaux
H- (Signal - haut)
L- (Signal - bas)
Alimentation électrique
ou
5: Affichage d'état par diodes
lumineuses
PR-2009-0011-FR • Sous reserve de modifications • K4-04/2014
