MATRIX - Modules globaux

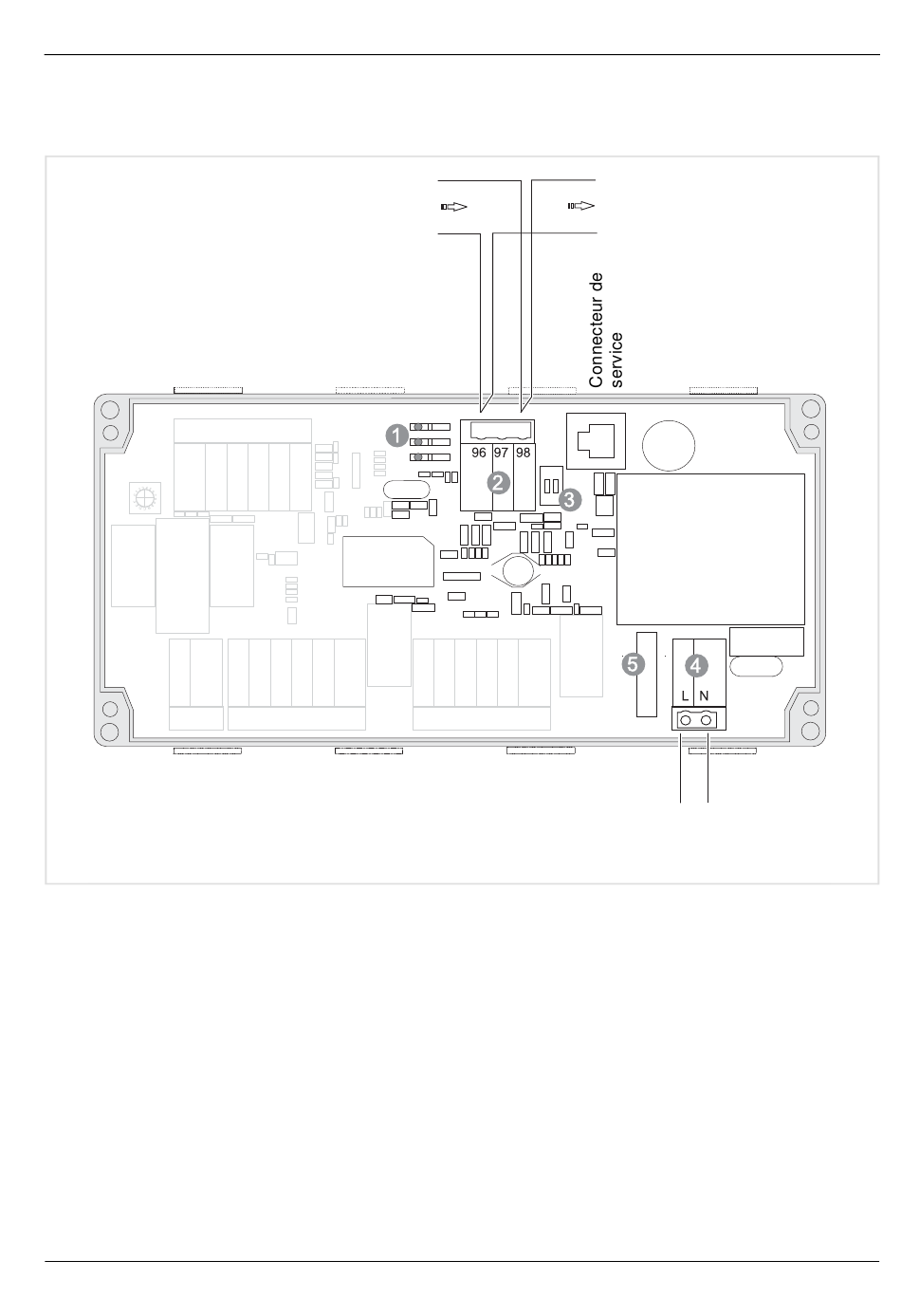

9.1.5 Présentation du module MATRIX.EM
1: Affichage d'état par diodes
lumineuses
2: Raccordement MATRIX.Net
PR-2009-0011-FR • Sous reserve de modifications • K4-04/2014
H- (Signal - haut)
L- (Signal - bas)
3: Commutateur de terminaison de bus
4: Alimentation électrique
Module de gestionnaire d'extraction (MATRIX.EM)
H- (Signal - haut)
L- (Signal - bas)
230 V AC
Alimentation électrique
5: Fusible 0,2 A T
77
