Module de vanne (MATRIX.V)

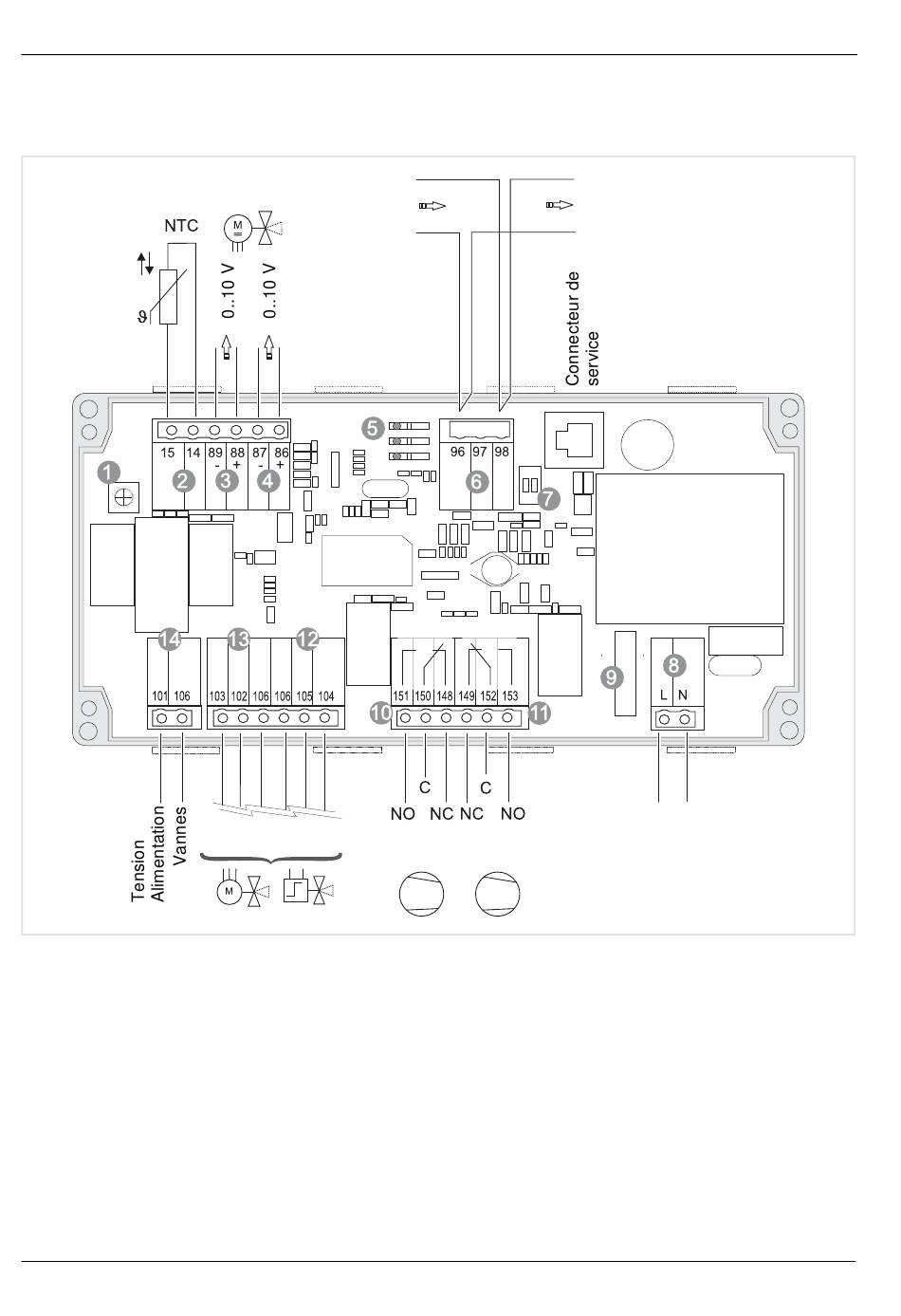

8.1.5 Présentation du module MATRIX.V
1: Commutateur d'adressage de
groupe
2: Raccordement de la sonde change-
over
3: Vanne 2 (modulante, 0-10 V)
4: Vanne 1 (modulante, 0-10 V)
5: Affichage d'état par diodes
lumineuses
66
H- (Signal - haut)
L- (Signal - bas)
Chauffage Refroidissement
6: Raccordement MATRIX.Net
7: Commutateur de terminaison de bus
8: Alimentation électrique
9: Fusible 0,2 A T
10: Sortie de relais « pompe de
chauffage »
MATRIX - Modules globaux
H- (Signal - haut)
L- (Signal - bas)
230 V AC
Alimentation électrique
11: Sortie de relais « pompe de
refroidissement »
12: Sortie de relais vanne 1
13: Sortie de relais vanne 2
14: Alimentation électrique des vannes
