Module pour batterie à détente directe (MATRIX.RF)
7.2.7 Raccordement de la sortie analogique
7.2.8 Raccordement de la chaîne de sécurité
Organe de sécurité
7.3
Mise en service et essais
7.3.1 État à la livraison
60
Le module est équipé d'une sortie analogique (par exemple commande de
vanne).
Le module est équipé d'une entrée digitale permettant de brancher une « chaîne
de sécurité ». Ainsi, différents organes de sécurité peuvent être connectés en sér-
ie, par exemple des pressostats.
Le module MATRIX.RF est préréglé comme suit.
Adresse de groupe
Résistance terminale du bus
Groupe d'eau glacée
temps minimal de mise hors circuit du com-
presseur
temps minimal de mise en circuit du compres-
seur
Temps minimal de démarrage à froid
nombre maximal de tentatives de démarrage
à froid
Blocage de la température extérieure
Seuil d'arrêt de la protection antigel 1
Seuil d'arrêt de la protection antigel 2
MATRIX - Modules globaux
•

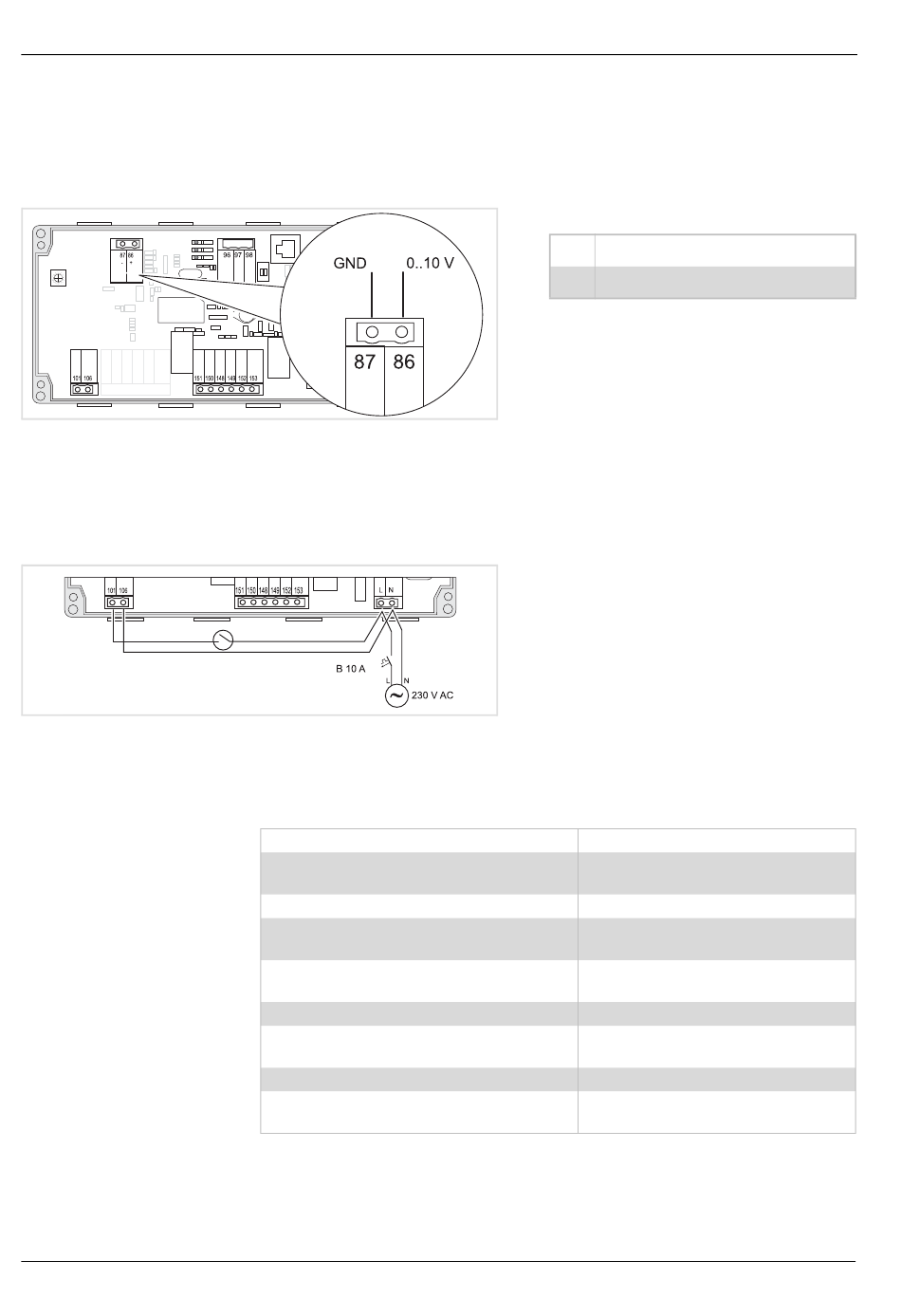

Raccordement de la sortie analogique.
87
GND
86
Signal de réglage 0..10 V
•
Raccordement de la « chaîne de sécurité
» sur les bornes 101et 106.
La « chaîne de sécurité » peut également
être raccordée à l'aide d'une tension ex-
térieure (230 V CA).
0
Les deux commutateurs DIP : ouvert
(OFF)
1 étage
3 min.
0 min.
3 min.
2
≤ 15 °C
5 °C
0 °C
PR-2009-0011-FR • Sous reserve de modifications • K4-04/2014
