MATRIX - Modules globaux
3.1.2
Structure de groupe d'un système combiné MATRIX 3000 et MATRIX 2000
Réseau
Op71

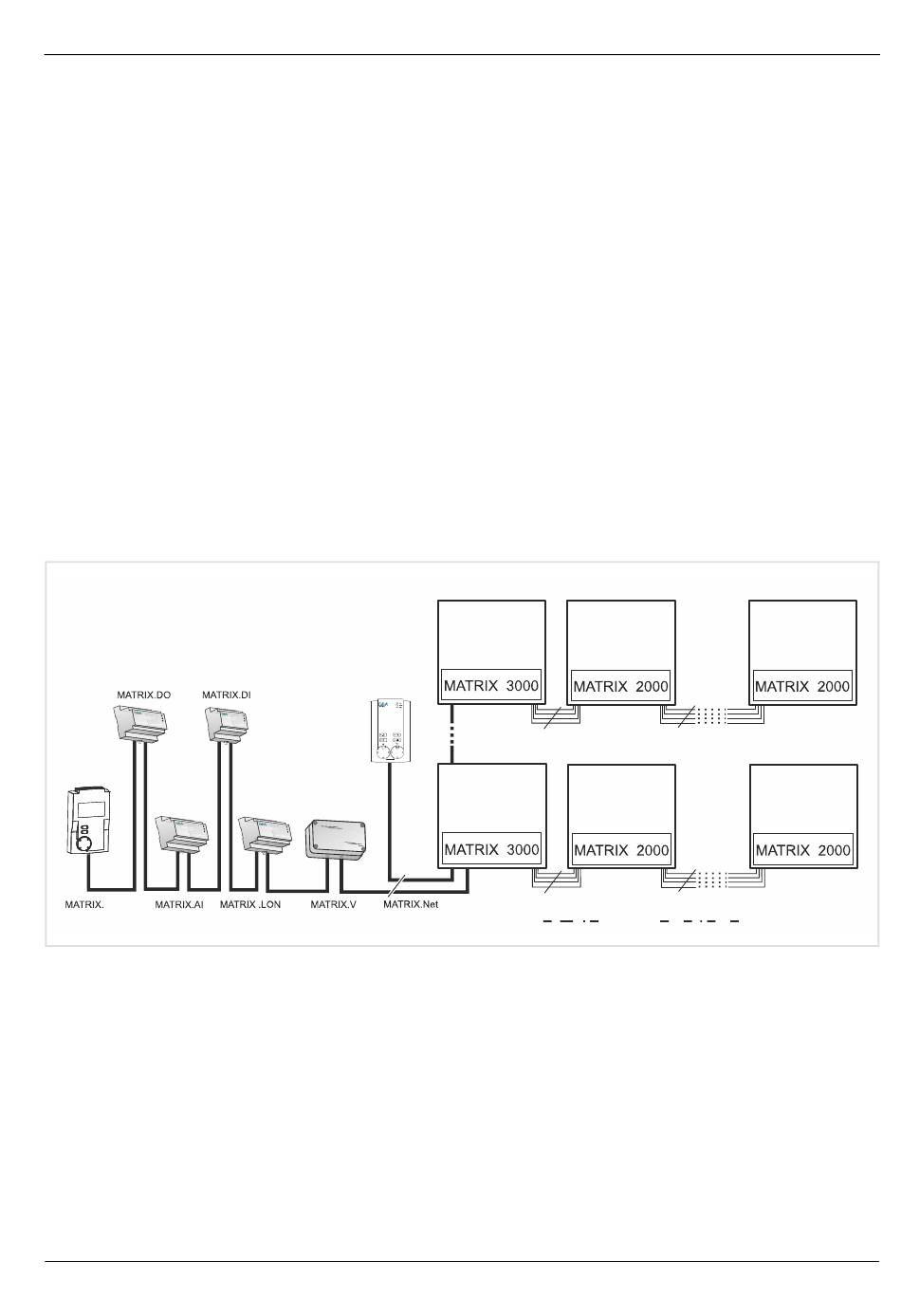

Fig. 3-2:
Structure de groupe d'une combinaison de régulateurs MATRIX 2000 et MATRIX 3000
PR-2009-0011-FR • Sous reserve de modifications • K4-04/2014
L'attribution de l'adresse du groupe s'effectue au moyen du commutateur d'adres-
sage de groupe situé sur le boîtier de commande - voir la notice d'utilisation «
boîtiers de commande MATRIX
L'affectation du MATRIX OP71 à ce groupe se fait par configuration cluster - voir
"sous-menu configuration cluster" dans la notice d'utilisation du boîtier de com-
®
mande MATRIX
OP71.
L'affectation des modules (MATRIX.V, MATRIX.LON) s'effectue, pour le
MATRIX.V, par le commutateur d'adressage de groupe et, pour le MATRIX.LON,
par logiciel - voir à cet égard les chapitres « Mise en service et essais » de cette
notice ou de la notice du « MATRIX
Le raccordement du réseau MATRIX.Net s'effectue à partir de l'appareil de com-
mande.
Il est possible de constituer un groupe avec les systèmes MATRIX 2000 et
MATRIX 3000. La figure 3-2 présente un exemple de réseau composé d'un boît-
ier de commande, d'appareils MATRIX 2000 et MATRIX 3000 et de différents
modules globaux.
maxi
1 boîtier de commande
L'attribution de l'adresse du groupe s'effectue :
– par le commutateur d'adressage de groupe situé sur le boîtier de commande
(voir la notice d'utilisation « boîtiers de commande MATRIX », chapitre
« mise en service et essais »),
– sur la platine du régulateur MATRIX 3000 (voir la notice d'utilisation de l'ap-
pareil).
L'affectation du MATRIX OP71 à ce groupe se fait par configuration cluster - voir
"sous-menu configuration cluster" dans la notice d'utilisation "boîtier de com-
mande MATRIX OP71".
®
», chapitre « mise en service et essais ».
®
.LON »).
Appareil 16
Appareil 2
4 à 7 conducteurs
Appareil 1
Appareil 2
4 à 7 conducteurs
Réseau MATRIX.Net
Groupe
Appareil 16
4 à 7 conducteurs
Appareil 16
4 à 7 conducteurs
11
