MATRIX - Modules globaux
4.2.2 Montage / démontage
PR-2009-0011-FR • Sous reserve de modifications • K4-04/2014
Le module MATRIX.AI se trouve dans un boîtier (IP20), qui est conçu pour un
montage dans les armoires électriques sur rail en U standard (profilé de 35 mm
DIN EN 50 022).
REMARQUE !
Le module MATRIX.AI n'est pas conçu pour un montage à l'extérieur !
Le module MATRIX.AI ne doit pas être monté avec le panneau frontal orienté vers
le sol ! Tous les autres agencements de montage sont autorisés. Lors d'un mon-
tage sur un rail en U, le module doit être protégé contre les glissements à l'aide
d'une pièce de support.
•
•
Module d'entrée analogique (MATRIX.AI)

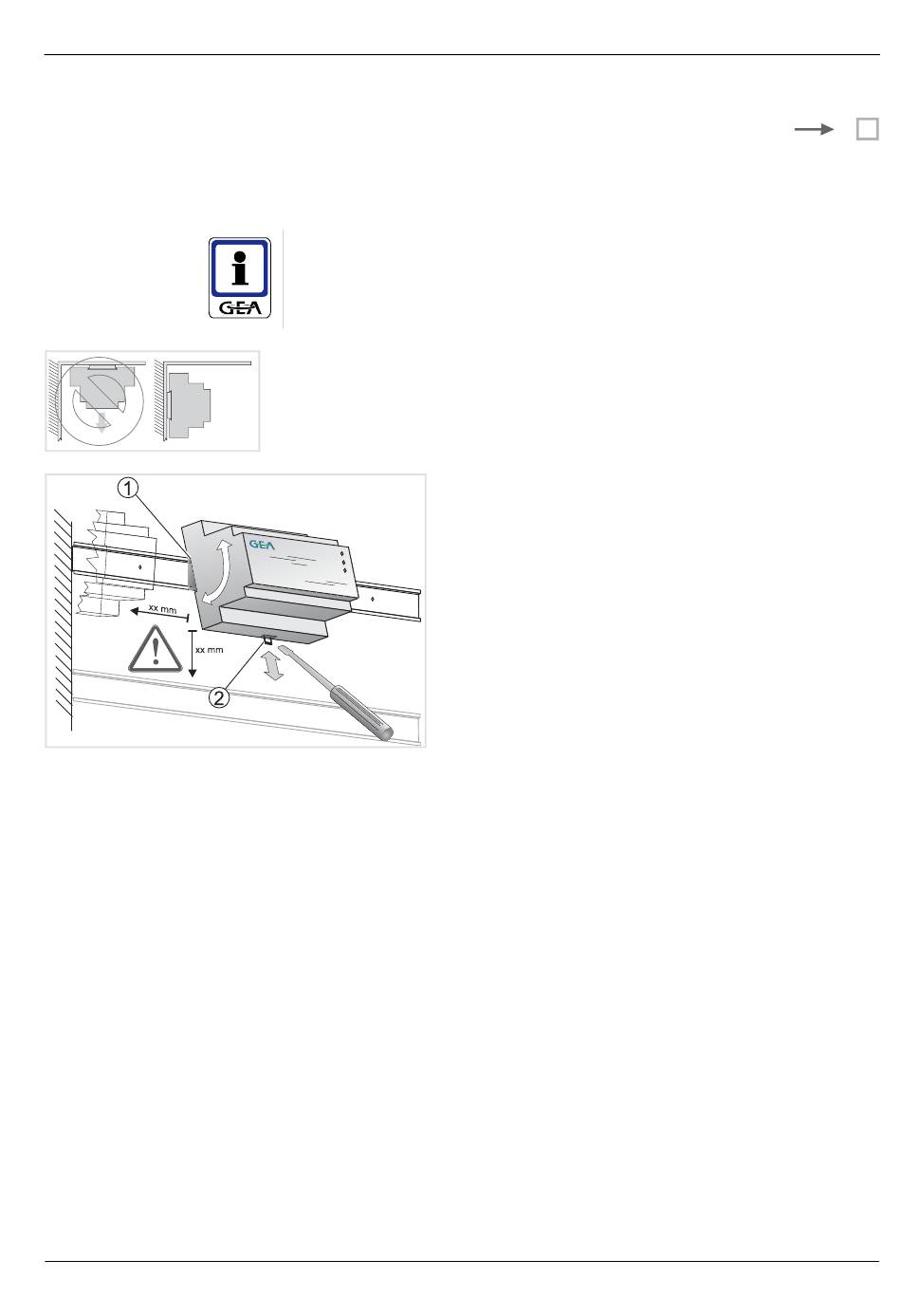

Pour le montage, positionner le module MATRIX.AI
dans l'angle supérieur du profilé (1) et le clipser. Le cas
échéant, retirer le levier à cran (2) à l'aide d'un tourne-
vis (4,5 mm) pour fixer le module plus solidement.
Respecter les distances de sécurité éventuelles
avec les composants de puissance, par exemple
les convertisseurs de fréquence !
Pour le démontage retirer le levier (2) à l'aide d'un
tournevis (4,5 mm) et soulever l'appareil vers le haut.
=N
23
