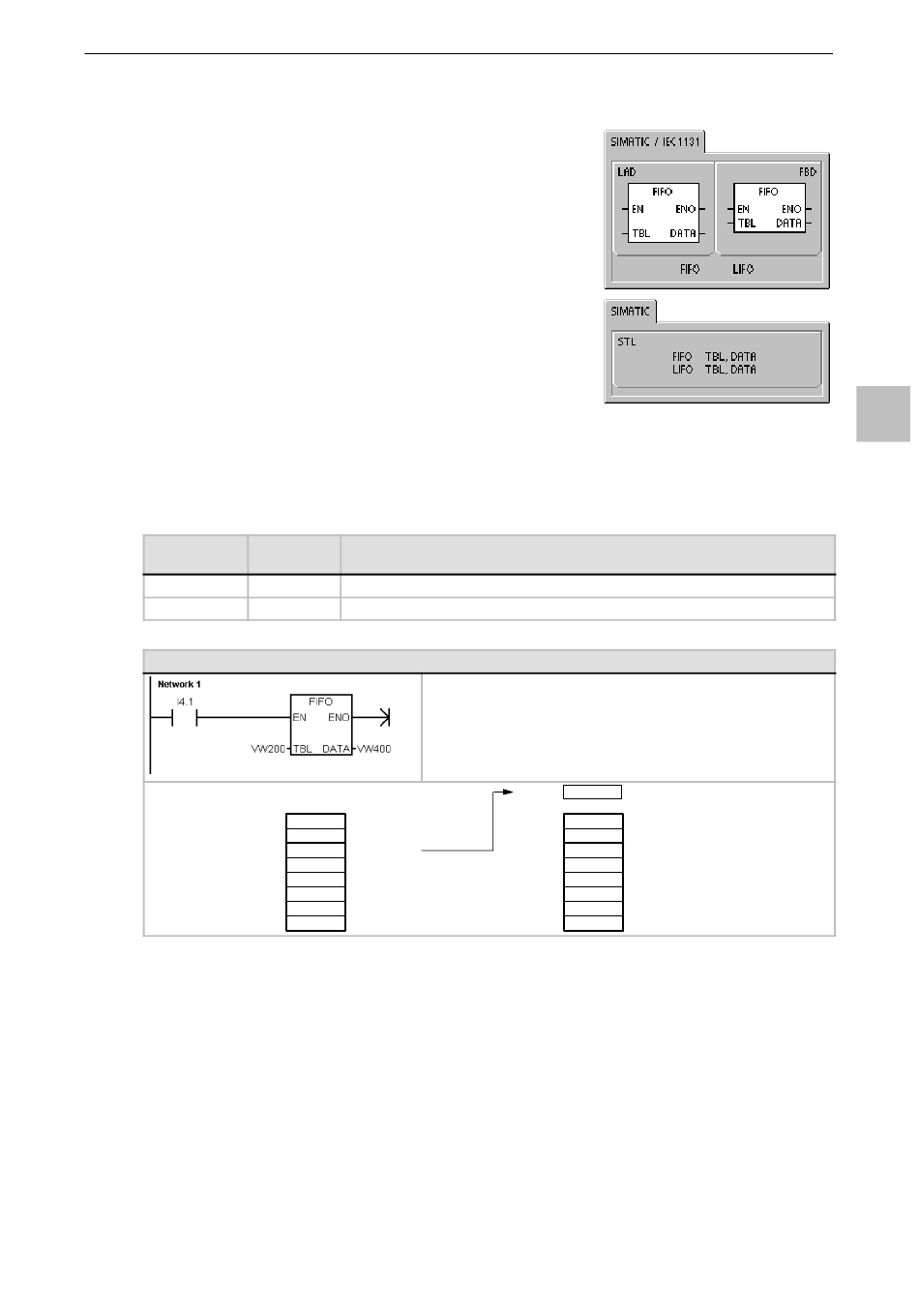

Premier entré, premier sorti et Dernier entré, premier sorti
Une table peut comporter jusqu'à 100 entrées.
Premier entré, premier sorti
L'opération Premier entré, premier sorti (FIFO) transfère l'entrée la
plus ancienne d'une table dans l'adresse de mémoire de sortie en
extrayant la première entrée dans la table (TBL) et en l'écrivant dans
l'adresse indiquée par DATA. Les entrées restant dans la table sont
décalées d'une position vers le haut. Le décompte des entrées (DE)
est décrémenté à chaque exécution de cette opération.
Dernier entré, premier sorti
L'opération Dernier entré, premier sorti (LIFO) transfère l'entrée la plus
récente d'une table dans l'adresse de mémoire de sortie en extrayant
la dernière entrée dans la table (TBL) et en l'écrivant dans l'adresse
indiquée par DATA. Le décompte des entrées (DE) est décrémenté à
chaque exécution de cette opération.
Situations d'erreur mettant ENO à 0
H SM1.5 (table vide)
H 0006 (adresse indirecte)
H 0091 (opérande hors plage)
Tableau 6-67 Opérandes autorisés pour les opérations FIFO et LIFO
Entrées/sorties Types de
données
TBL WORD
DATA INT
Exemple : Opération Premier entré, premier sorti
Avant exécution de FIFO
VW200
VW202
VW204
VW206
VW208
VW210
VW212
VW214
Mémentos spéciaux influencés
H Si vous essayez d'extraire une entrée d'une table vide, le mémento
"Table vide" (SM1.5) est mis à 1.
Opérandes
IW, QW, VW, MW, SMW, SW, T, C, LW, *VD, *LD, *AC
IW, QW, VW, MW, SMW, SW, T, C, LW, AC, AQW, *VD, *LD, *AC
NETWORK 1
LD
FIFO
0006 LT (nb. max. d'entrées)
0003 DE (décompte des entrées)
5431 d0 (donnée 0)
8942 d1 (donnée 1)
1234 d2 (donnée 2)
xxxx
xxxx
xxxx
Jeu d'opérations S7-200
I4.1
VW200, VW400
Après exécution de FIFO
VW400
5431
VW200 0006 LT (nb. max. d'entrées)
VW202 0002 DE (décompte des entrées)
VW204 8942 d0 (donnée 0)
VW206 1234 d1 (donnée 1)
VW208 xxxx
VW210 xxxx
VW212 xxxx
VW214 xxxx
