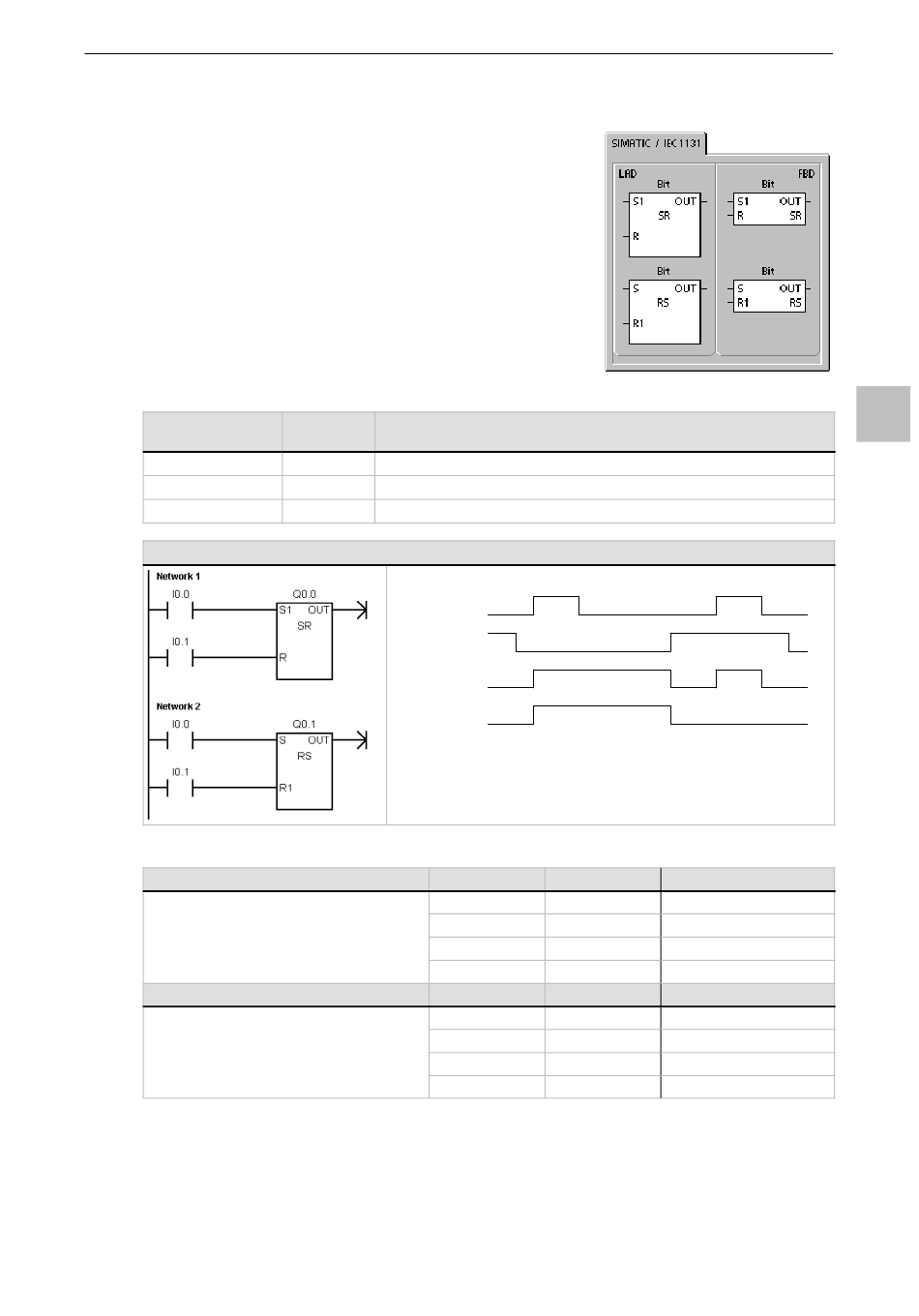

Blocs bistables avec mise à 1 ou mise à 0 prioritaire
L'opération Bloc bistable avec mise à 1 prioritaire est une bascule où
la mise à 1 domine. Si les signaux de mise à 1 (S1) et de mise à 0 (R)
sont tous deux vrais, la sortie (OUT) est vraie.
L'opération Bloc bistable avec mise à 0 prioritaire est une bascule où
la mise à 0 domine. Si les signaux de mise à 1 (S) et de mise à 0 (R1)
sont tous deux vrais, la sortie (OUT) est fausse.
Le paramètre Bit correspond au paramètre booléen qui est mis à 1 ou
à 0. La sortie facultative reflète l'état de signal du paramètre Bit.
Le tableau 6-7 présente les tables de vérité pour l'exemple de
programme.
Tableau 6-6 Opérandes autorisés pour les opérations SR et RS
Entrées/sorties
S1, R
S, R1, OUT
Bit
Exemple : Blocs bistables avec mise à 1 ou mise à 0 prioritaire
Tableau 6-7 Table de vérité pour les opérations Bloc bistable avec mise à 1 ou à 0 prioritaire
Opération
Bloc bistable avec mise à 1 prioritaire (SR)
Opération
Bloc bistable avec mise à 0 prioritaire (RS)
Types de Opérandes
données
BOOL I, Q, V, M, SM, S, T, C, flux de signal
BOOL I, Q, V, M, SM, S, T, C, L, flux de signal
BOOL I, Q, V, M, S
Chronogramme
Mise à 1
I0.0
Mise à 0
I0.1
SR Q0.0
RS Q0.1
Jeu d'opérations S7-200
P1 R
0 0
0 1
1 0
1 1
S R1
0 0
0 1
1 0
1 1
Chapitre 6
6
OUT (Bit)
Etat précédent
0
1
1
OUT (Bit)
Etat précédent
0
1
0
