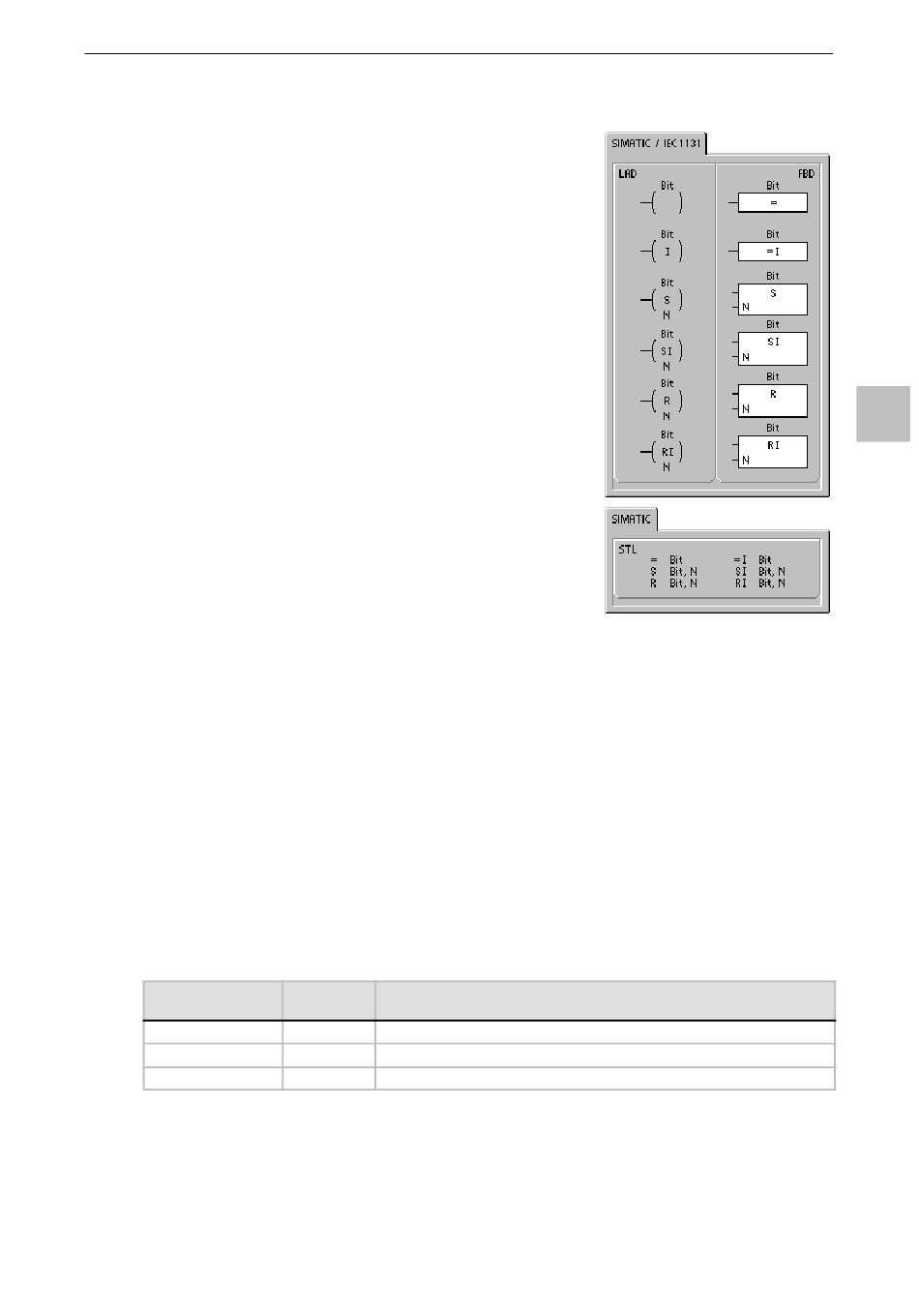

Bobines
Sortie
L'opération Sortie (=) écrit la nouvelle valeur du bit de sortie dans la
mémoire image. Lors de l'exécution de l'opération Sortie, le S7-200
met le bit de sortie dans la mémoire image à 1 ou à 0. En CONT et en
LOG, le bit indiqué est posé égal au flux de signal. En LIST, la valeur
supérieure de la pile est copiée dans le bit indiqué.
Sortie directe
L'opération Sortie directe (=I) écrit la nouvelle valeur à la fois dans la
sortie physique et dans l'adresse correspondante de la mémoire
image lors de l'exécution de l'opération.
Lorsque l'opération Sortie directe est exécutée, la sortie physique (bit)
est directement posée égale au flux de signal. En LIST, l'opération de
sortie directe copie directement la valeur supérieure de la pile dans le
bit de sortie physique indiqué. Le "I" - pour immédiat - signifie que la
nouvelle valeur est écrite à la fois dans la sortie physique et dans
l'adresse correspondante de la mémoire image lors de l'exécution de
l'opération. Pour les opérations indirectes en revanche, la nouvelle
valeur est écrite dans la mémoire image uniquement.
Mettre à 1, Mettre à 0
Les opérations Mettre à 1 (S) et Mettre à 0 (R) mettent à 1 (activent)
ou mettent à 0 (désactivent) le nombre N de sorties indiquées, en
commençant à l'adresse Bit indiquée. Vous pouvez mettre 1 à 255
sorties à 1 ou à 0.
Si, pour l'opération Mettre à 0, le bit correspond à un bit de
temporisation (T) ou de compteur (C), l'opération met le bit de
temporisation ou de compteur à 0 et efface la valeur de comptage ou
de temporisation en cours.
Situations d'erreur mettant ENO à 0
H 0006 (adresse indirecte)
H 0091 (opérande hors plage)
Mettre à 1 directement, Mettre à 0 directement
Les opérations Mettre à 1 directement et Mettre à 0 directement mettent à 1 (activent) ou mettent à 0
(désactivent), et ce directement, le nombre N de sorties indiquées, en commençant à l'adresse Bit
indiquée. Vous pouvez mettre directement à 1 ou à 0 de 1 à 128 sorties.
Le "I" - pour immédiat - signifie que la nouvelle valeur est écrite à la fois dans la sortie physique et dans
l'adresse correspondante de la mémoire image lors de l'exécution de l'opération. Pour les opérations
indirectes en revanche, la nouvelle valeur est écrite dans la mémoire image uniquement.
Situations d'erreur mettant ENO à 0
H 0006 (adresse indirecte)
H 0091 (opérande hors plage)
Tableau 6-4 Opérandes autorisés pour les opérations de sortie sur bits
Entrées/sorties
Bit
Bit (direct)
N
Type de Opérandes
données
BOOL I, Q, V, M, SM, S, T, C, L
BOOL Q
BYTE IB, QB, VB, MB, SMB, SB, LB, AC, *VD, *LD, *AC, constante
