Raccordement

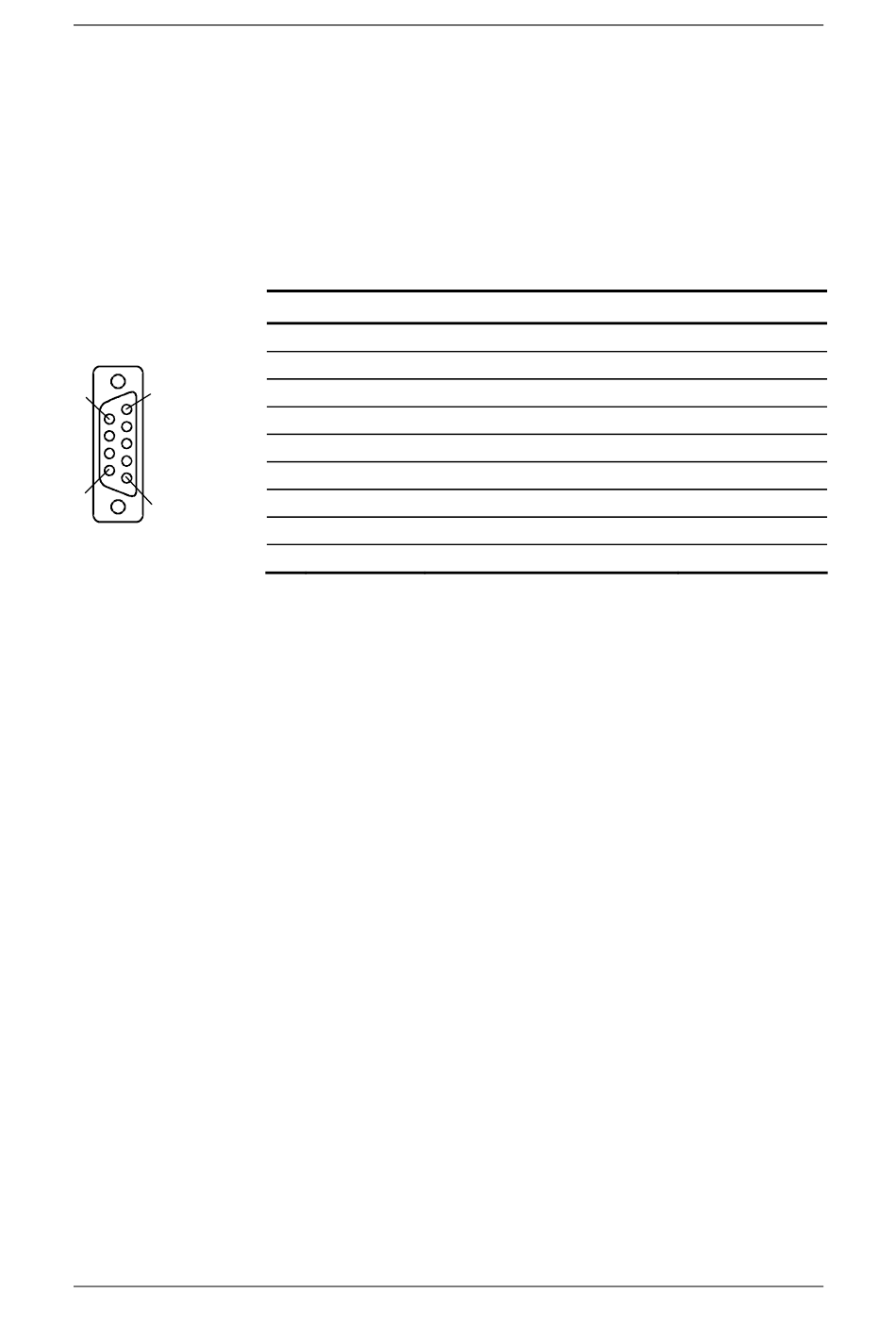

X103 - Interface
série
5
9
6
1
7-16
Le connecteur femelle Sub-D 9 points peut servir au raccordement soit
d'un pupitre opérateur OP1S ou d'un PC avec interface RS232 ou
RS485.
Dans le cas du PC, il existe différents câbles de liaison pour les
différents protocoles de transmission.
Le connecteur Sub-D 9 points est raccordé de façon interne au bus
USS, de sorte qu'un échange de données avec d'autres stations
connectées au bus USS est possible.
Cette interface sert aussi au chargement du logiciel.
Ct. Désignation
1 RS232 ID
2 RS232 RxD
3 RS485 P
4 Boot
5 M5 AUX
6 P5V
7 RS232 TxD
8 RS485 N
9 M_RS232/485
Tableau 7-17 Interface série
Signification
Commutat. sur protocole RS232
Données de récept. via RS232
Données via interface RS485
Signal pour charger le logiciel
Potentiel de référence de P5V
Alimentation auxiliaire 5 V
Données d'émission via RS232
Données via interface RS485
Masse numérique (via self)
Instructions de service
08.2008
Plage
actif à l'état bas
RS232
RS485
actif à l'état bas
0 V
+5 V, max. 200 mA
RS232
RS485
