08.2008
Bornier réseau X1
Barres du circuit
interm. X3
PMU
Sortie 24 Vcc,
RS485 (USS) X100
Résistance de terminaison
de bus (USS) S1
Bornier X101
RS232/RS485 (USS) X103
Bornier moteur X2
Siemens AG 6SE7087-7JP50
SIMOVERT MASTERDRIVES
SIEMENS
P
A
S1
X101 B
X103 C

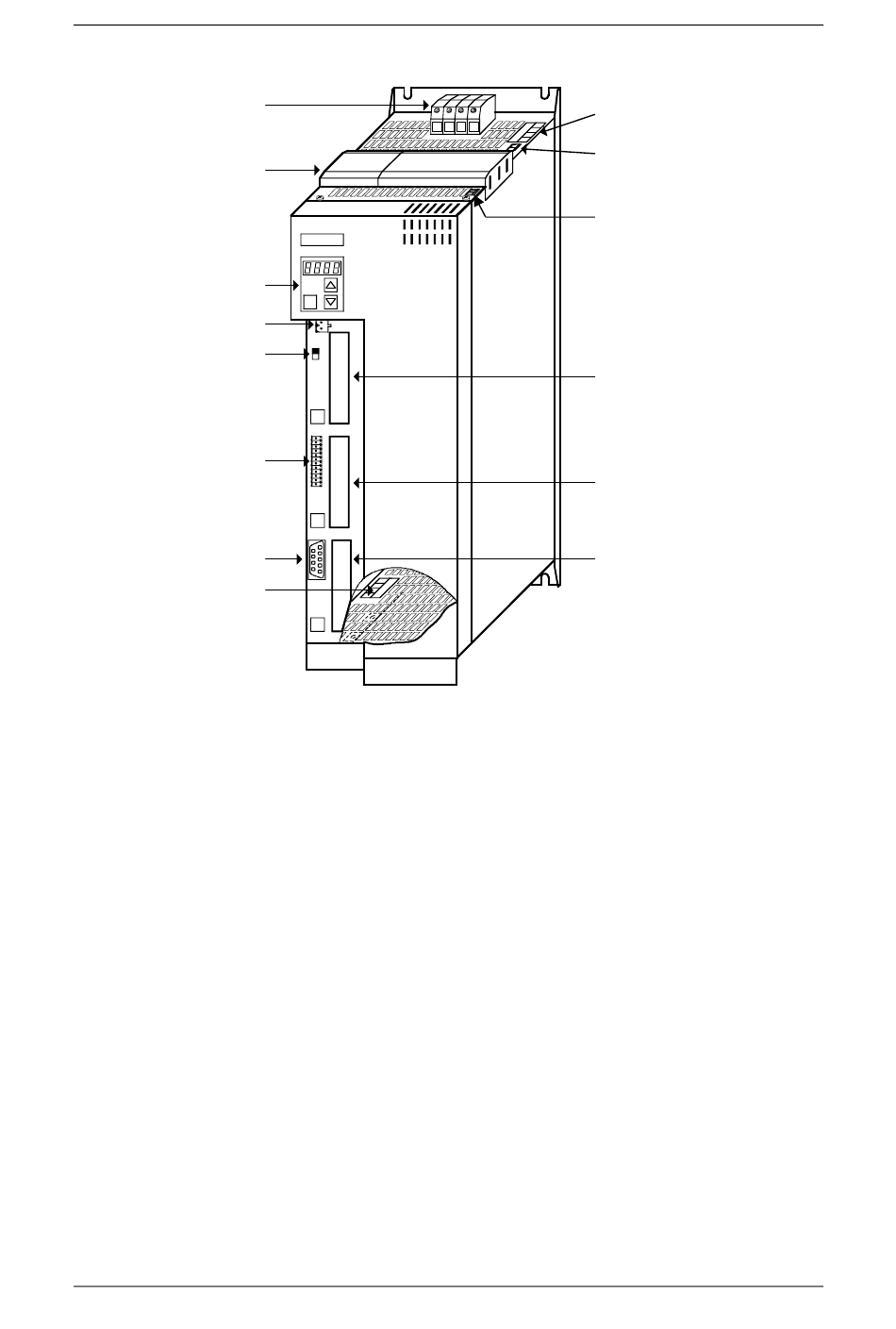

Fig. 7-2 Connectique, boîtiers de largeur 135 mm
Instructions de service
X6 Résist. freinage,
P U V
W1
E 1 1
X9 Alim. externe 24 Vcc
PE3
?
?
X533 Arrêt de sécurité
Empl. A
Empl. B
Empl. C
Raccordement
module condensateurs
(option)
7-3
