Montage
Retirer l'obturateur
d'emplacement
Démonter le fixe-
cartes pour cartes
optionnelles
5-10

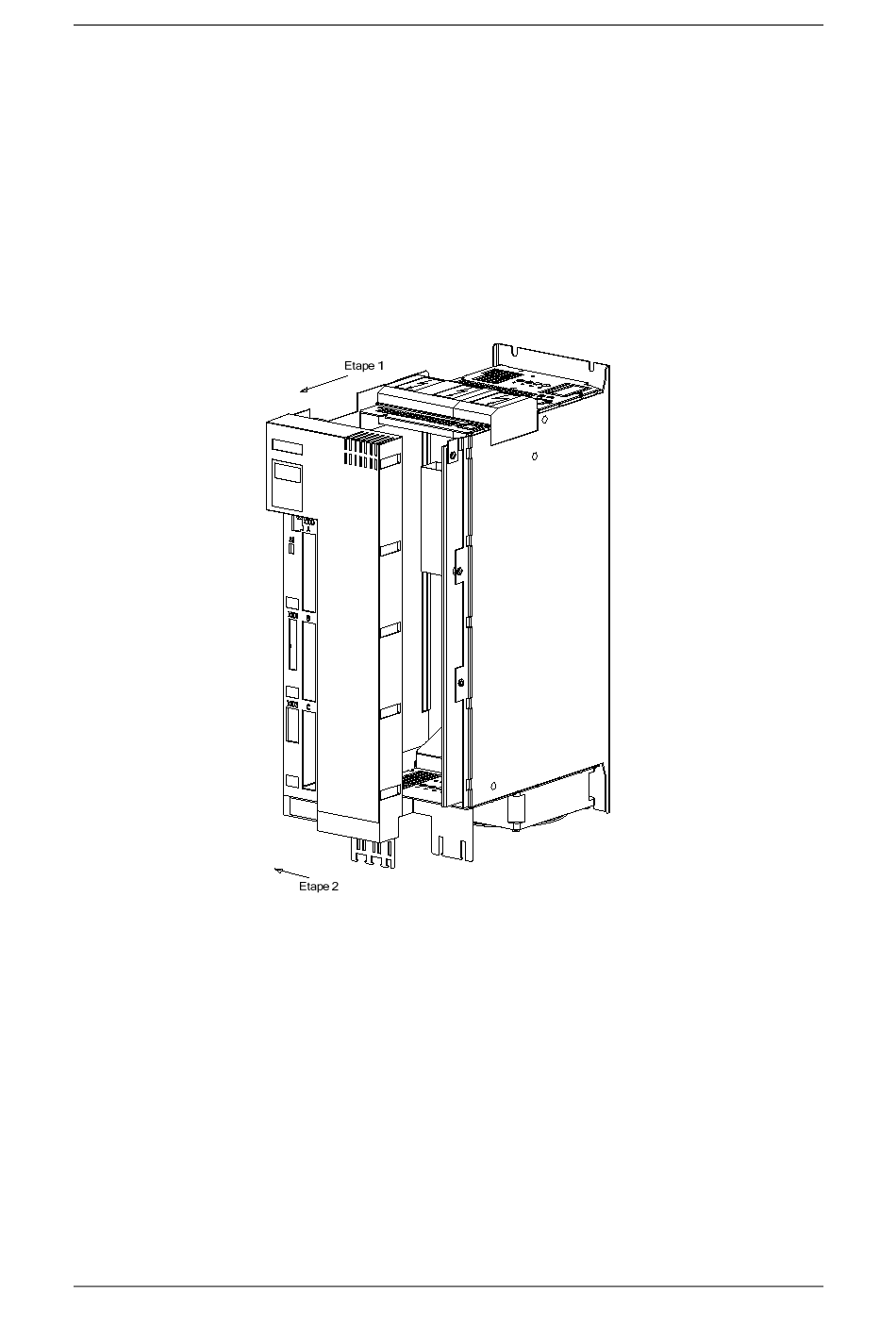

♦ Tirez précautionneusement la face avant de l'appareil vers l'avant
(env. 1 cm) afin de libérer la rainure arrière de la partie gauche de la
face arrière de l'appareil ainsi que le plastron frontal de la face avant
droite de l'appareil (Fig. 5-9).
♦ Il est maintenant possible de sortir l'unité du plastron et de la partie
gauche en la faisant basculer vers la gauche (Fig. 5-9).
♦ Sur la partie puissance, ouvrez le levier de verrouillage du câble plat
qui établit la liaison avec l'électronique de commande.
♦ Détachez la face avant de l'appareil avec la carte électronique et, le
cas échéant, les options installées.
Fig. 5-9
♦ Retirez de la face avant l'obturateur de l'emplacement voulu.
♦ Pour ce faire, il faut trancher avec précaution au moyen d'un
couteau à lame mince les quatre points de liaison entre l'obturateur
et la face avant ou retirer les obturateurs existants.
♦ Retirez les vis de fixation du fixe-cartes des plots et sortez le fixe-
cartes de l'appareil.
